Pinbelegung am Servostecker TM1100

[Pelle]

Hallo Zusammen,

ich bin gerade dabei aus einem Spektrum Satkabel ein Datenkabel für das TM1100 zu basteln.

Ich habe leider nur schwarz-weis Fotos im Netz gefunden.

Und habe 2 Fragen

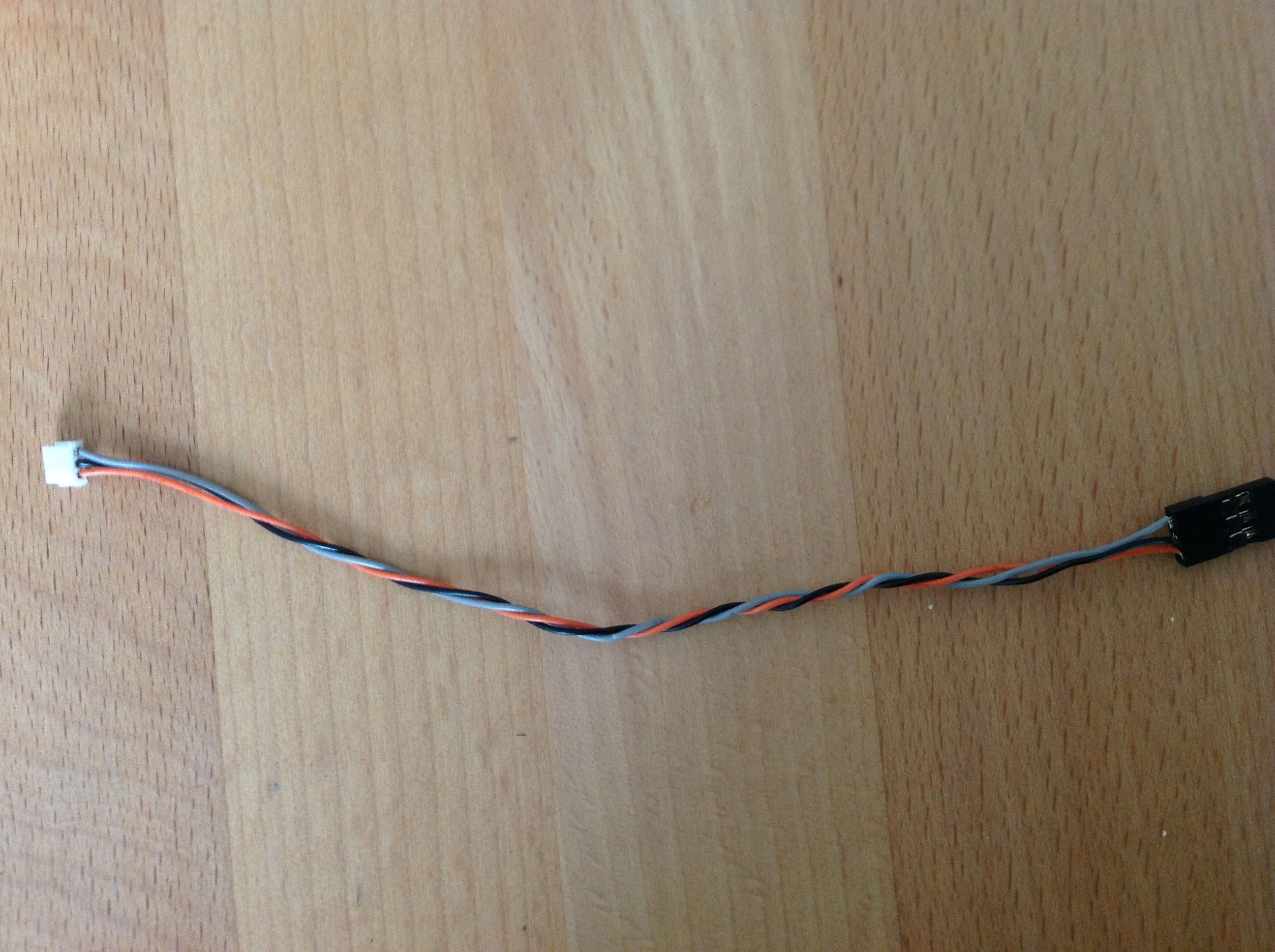

Stimmt die Belegung auf meinem Bild?

Welches Kabel kommt an den Minuspol am Empfänger?


[FSK4ever]

Grau war glaub Signal, rot Plus und schwarz Masse/minus. Bei Spektrum ist Masse in der Mitte und Plus und Signal außen, bei den kleinen Steckern.

Beim Adapter vom tm1000 auf Empfänger sind Plus und Masse gedreht.

Dein Kabel ist auf jeden Fall falsch. Rot in die Mitte. Wenn Masse und Signal vertauscht ist, passiert normalerweise nix, die kannst dann über try error probieren

[Pelle]

Danke
Hat sich schon erledigt
