Wer kann SMD löten?

[tracer]

Mir ist heute beim Einbau einer zusätzlichen SSD in meinem Mac mini ein doofes Missgeschick passiert

Und zwar habe ich es geschafft, Stecker mitsamt Buchse vom Logicbord zu rupfen.

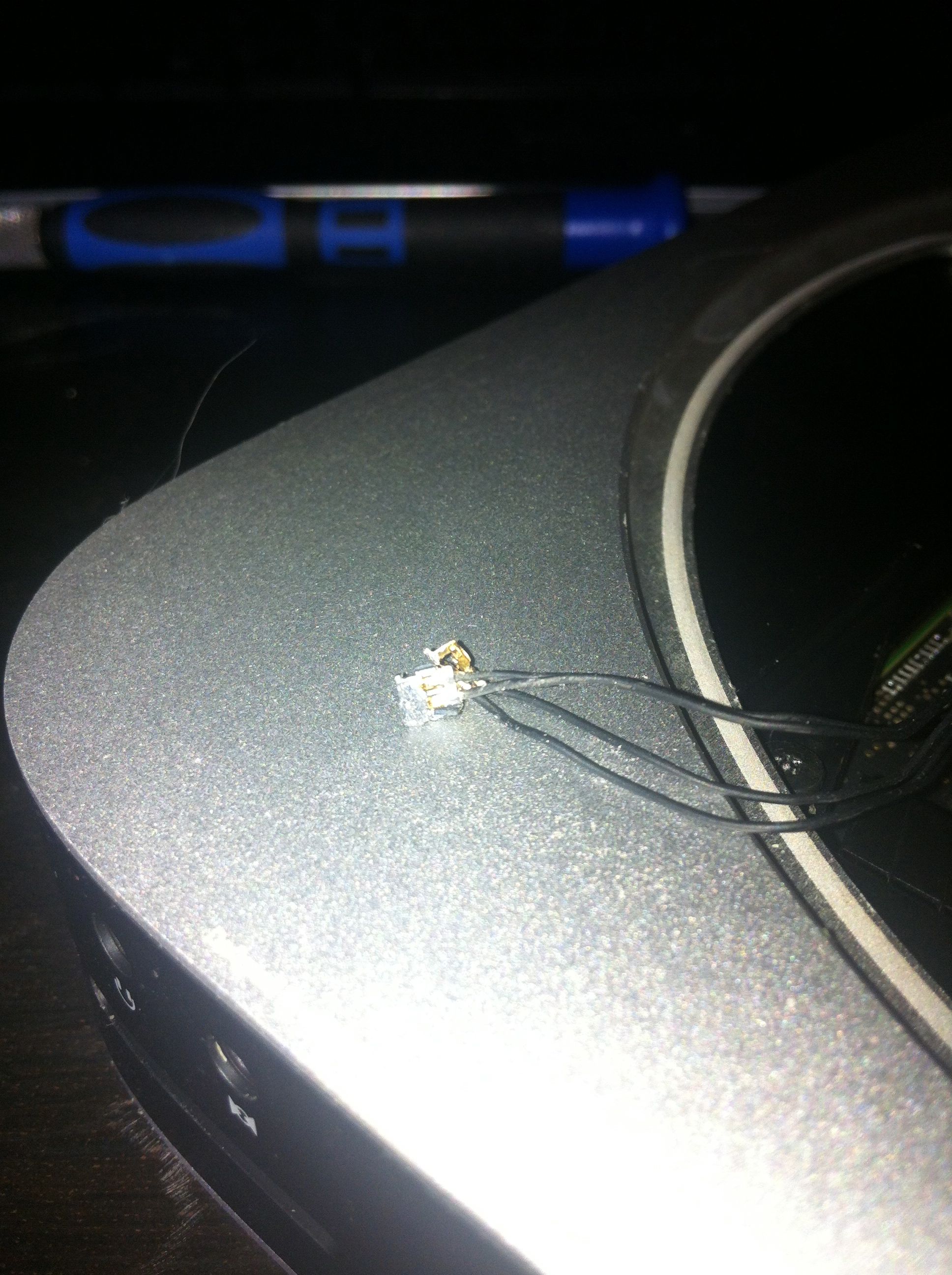

So sieht der Stecker nun aus:

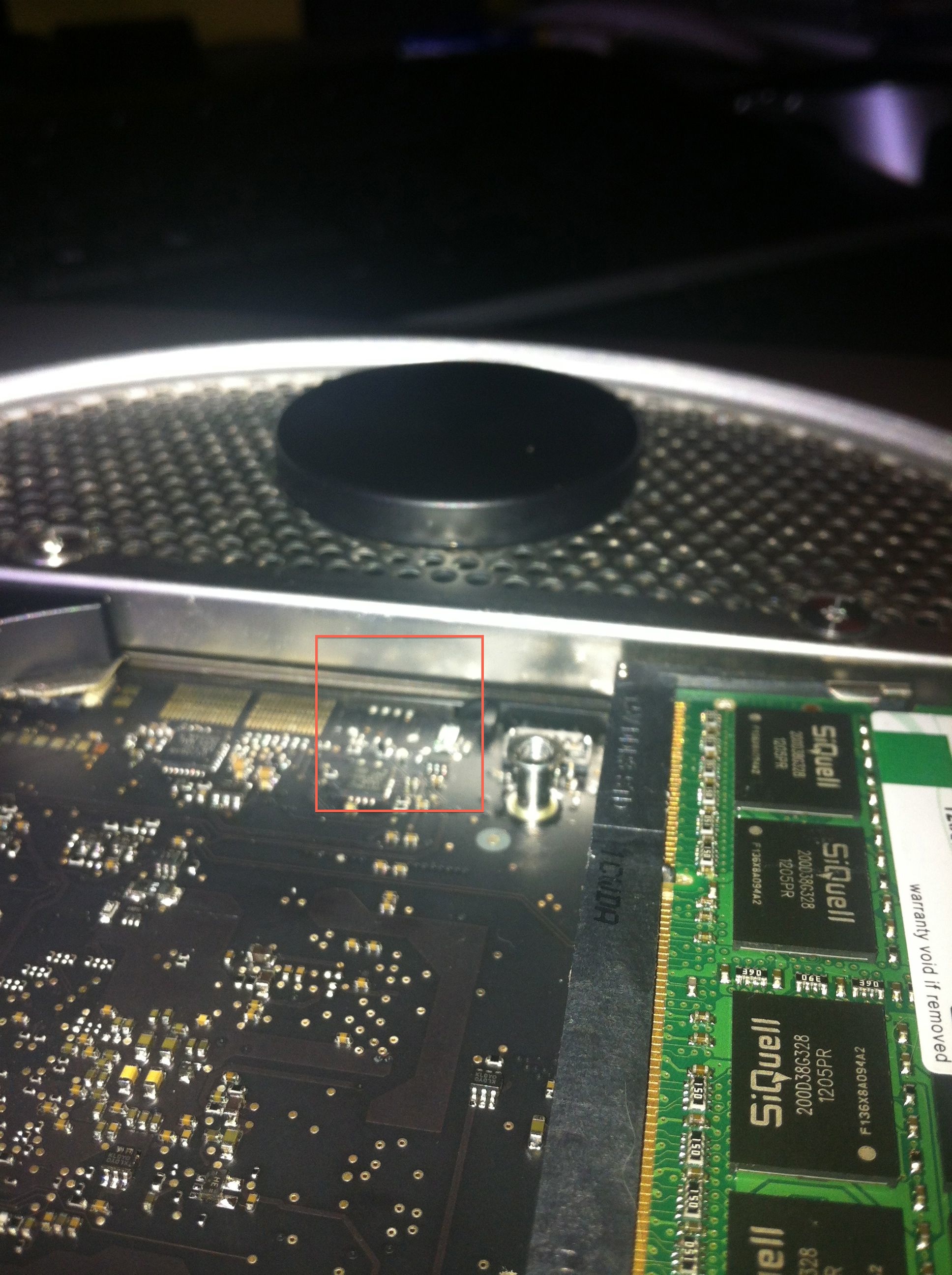

Und das ist die nun leere Stelle an der Platine:


Eine Option wäre wohl diese DIY-Methode:
(Text ist in Niederländisch, aber die Bilder dürften für sich selber sprechen)
http://knutselblog.tweakblogs.net/blog/ ... ector.html

Aber ehrlich gesagt, selbst das traue ich mir nicht zu, das ist wirklich sehr klein

Am liebsten wäre mir, wenn da wieder der original Stecker drauf wäre, und die original Buchse, ich habe aber nicht mal raus finden können, wie die heissen.

Anrufe bei verschieden Firmen in der Umgebung waren erfolglos, kann evtl. jemand aus dem Forum das, oder kennt eine Firma, die das kann?

[DeeCee]

Wie es aussieht, sind die 4 Lötpunkte insgesamt nur 3-4 mm auseinander, laut Kommentar eines der Käseroller.
Da dürfte es leichter sein, eine Buchse neu anzulöten, als die 4 Einzeldrähte auf so kurze Distanz zu befestigen.

Ist die abgerissene Buchse denn noch zu verwenden oder durch das Rausreißen zum Totalschaden geworden?

Die Winzigkeit der "Unfallstelle" würde mich von einem Reparaturversuch nicht abschrecken.
Aber ich bin ziemlich weit von dir weg. Da gibt es bestimmt jemanden in deiner Nähe, der sich da ran wagt.

[Yaku79]

Wenn du dich daran trauen würdest Dietmar dann kann doch Micha den Mac du dir schicken
Mehr als Board putt geht ja nicht und das hat Micha ja schon geschafft -.-

[tracer]

Ein besseres Foto von dem Stecker habe ich leider nicht gefunden, weiss einer, was das für einer ist?

http://guide-images.ifixit.net/igi/UiwF ... jCx.medium


Oh, doch, in diesem Artikel: http://www.spasmsofaccommodation.com/20 ... s-and.html
sind gute Fotos von Stecker und Buchse.

[Sundog]

ich denke das ist gut zu löten, mit dem richtigen equipment. wenn dir 14/15.04 reicht, mach ich es dann wenn ich eh da bin

[tracer]

wenn dir 14/15.04 reicht, mach ich es dann wenn ich eh da bin

Nee, definitiv nicht, das ist mein Arbeitsrechner.

[DeeCee]

Sundog hat geschrieben:wenn dir 14/15.04 reicht, mach ich es dann wenn ich eh da bin

Nee, definitiv nicht, das ist mein Arbeitsrechner.

Und ich bin leider ohnehin bis Ostern verreist.

Aber es ist immer noch nicht klar, ob die heraus gerissenen Teile (Stecker und Buchse) noch einmal verwendbar sind oder nicht.
Sonst wäre ja die Identifikation der Ersatzteile und deren Beschaffung das Hauptproblem.
Ansonsten müsste man wirklich den Käseroller-Mod machen und die 4 Drähte direkt anlöten.

[tracer]

Aber es ist immer noch nicht klar, ob die heraus gerissenen Teile (Stecker und Buchse) noch einmal verwendbar sind oder nicht.

Oh, verdammt, dachte, ich hätte meine Antwort abgeschickt.

Ist definitiv hin Beides.

Sonst wäre ja die Identifikation der Ersatzteile und deren Beschaffung das Hauptproblem.

Da sitze ich seit Stunden recht erfolglos dran

[DeeCee]

Oh, verdammt, dachte, ich hätte meine Antwort abgeschickt.

Ist definitiv hin Beides.

Mist!

Dann ist die schnelle Hilfe wohl erst Mal nur das direkte Anlöten der 4-Drähtlein.
Und dann später eine professionellere Lösung.

Vermutlich geht auch irgendeine andere Buchsen/Stecker-Kombi mit dem gleichen Rastermaß.

[fireball]

Ein besseres Foto von dem Stecker habe ich leider nicht gefunden, weiss einer, was das für einer ist?

Hat Siri keinen Tipp?

[tracer]

Keine Ahnung, habe kein Siri.

[adrock]

...habt ihr bei euch in der Nähe nicht vlt. irgendeine kleine Servicewerkstatt wo jmd. sitzt der schnell die vier Kabelchen für eine Spende in die Kaffeekasse anlöten kann?

Sollte doch in 5 Minuten gemacht sein... so extrem winzig sind die Lötpads ja nun auch nicht.

Grüße
Markus

[tracer]

Weiß ich leider nicht.
Würde erste gerne wissen, was das für Stecker/Buchsen sind, dann evtl. Mal nen Elektro Laden aufsuchen.
Nur wohne ich halt noch nicht so lange hier, kenne mich nich aus.

[adrock]

...der Stecker sieht schon ziemlich speziell aus. Wenn Du wirklich GENAU den haben musst, könnte das kompliziert werden. Zumal die Kabel auf der Lüfterseite ja gecrimpt und nicht gelötet sind, wirst Du es nicht original hinbekommen. Sind die Kabel denn noch in den Kontakten? Also könntest Du sie in ein neuen Stecker stecken evtl.?

DAS könnte der Steckverbinder sein:

http://de.rs-online.com/web/p/header-le ... n/7000833/

Grüße
Markus

[tracer]

Das sieht schon mal sehrgut aus.
Stecker gucke ich morgen noch mal in Ruhe an.
