Wurde zwar schon für das ein- oder Andere Ladegerät hier angesprochen aber für den Ein oder Anderen sicher nicht unwichtig:

Das Spannungsmesser-Kalibrierungsmenü bei Turnigy-, Voltcraft- und Konsorten-Ladegeräten.

Bevor du weiter ließt:
- Wenn du nicht genau weißt was du tust, dann mach es nicht!
- Wenn du kein gutes und genaues Messgerät für Spannungen hast, mach es nicht!
- Wenn du es nicht brauchst weil bei dir alles okay ist, mach es auch nicht!

Wenn du (wie folgend beschrieben wird) die Werte falsch einstellt machtst du es höchstens Schlimmer und deine Akkus leben kürzer!

------------------

Genug der wichtigen Vorworte die auf jeden Fall beachtet werden sollten.
Bei den oben genannten Ladegeräten gibt es ein verstecktes Menü zum Kalibrieren des Spannungsmessers im Ladegerät.
Wem auffällt, dass nach dem Laden die Spannung des Akkus etwas zu hoch oder viel zu klein ist kann es hier korrigieren.
Gerade eine zu hohe Spannung verkürzt die Lebenszeit des Akkus und führt ggf. zu ungewollten Blähungen.

Was du dazu brauchst ist ein gutes Messgerät mit mindestens 2 Stellen hinter dem Komma und einen Akku.
Sei dir sicher, dass dein Messgerät genau misst. Es bringt nichts zu versuchen, das Ladegerät mit einem nicht kalibrierten Spannungsmesser zu kalibrieren.
Wichtig ist, dass du einen Akku wählst dessen Spannung du in dem Wertebereich messen kannst wo dein Ladegerät auch die 2 Stellen hinter dem Komma anzeigen kann. Meines hat z.B. die Wertebereiche 2V, 20V 200V und 1000V, und nur bei 2 und 20Volt zeigt es die 2 Stellen an, daher eignet sich ein 6S-Akku wenig, wohl aber ein 3S-Akku (sinngemäß umsetzen für euer Messgerät)

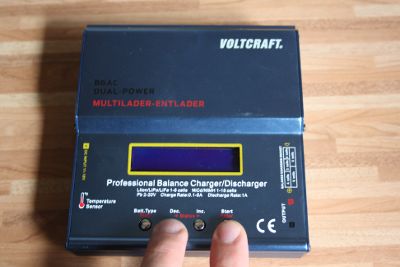

Trenne dein Ladegerät vom Strom. Drücke und halte die "START" und die "DEC" (bzw "<" oder "-") Taste während zu den Stromstecker wieder einsteckst und halte die Tasten weiter gedrückt.


Es sollte jetzt dieses Menü erscheinen: (die jetzt angezeigte Spannung ist eine Restspannung aus dem Kondensator am Ausgang und kann ignoriert werden.)

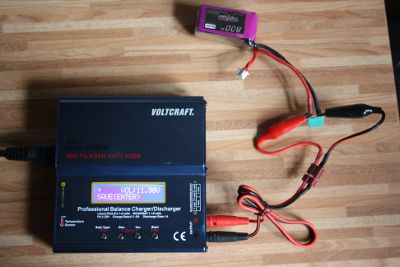

Jetzt stecke den Akku an (Stromanschluss reicht).

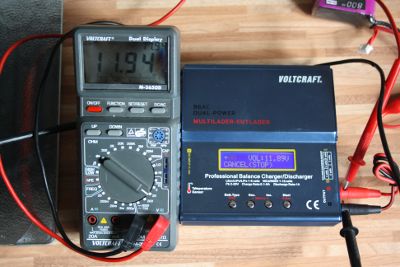

Hier siehst du den Spannungswert den dein Ladegerät gerade misst.


Prüfe das mit deinem extra Messgerät (entweder klemmst du es irgendwie mit dazwischen oder steckst den Akku ab, misst, und steckst den Akku wieder an).

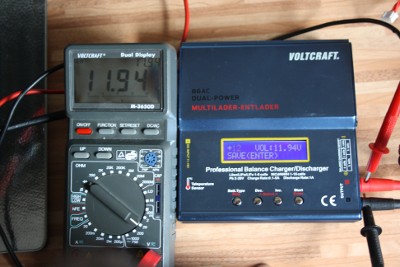

Mit den Tasten "INC" / "DEC" (bzw "<" ">" oder "-" und "+") kannst du jetzt den Wert oben links anpassen, solange bis oben rechts der selbe Wert erscheint wie dein Messgerät es angezeigt hat. Bei mir sind es immer knapp 4 Schritte pro 0.01V.


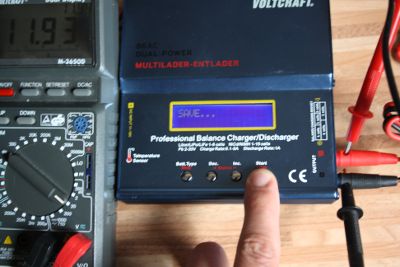

Wenn jetzt alles passt und du dir ganz sicher bist das auch wirklich alles passt, dann drücke die Start-Taste um diesen Wert zu speichern.


Nochmals zum Schluss: Wenn du nicht weißt was du tust oder es bei dir nicht nötig ist dies zu tun dann lass es! Wenn dein Ladegerät wegen falscher Einstellung deine Akkus auf eine zu hohe Spannung bringt gehen sie kaputt und können sogar beim Laden anfangen zu brennen.

Soweit ich das gelesen habe - und hier korrigiert mich bitte wenn dies falsch ist - kalibriert das Ladegerät danach die einzelnen Balancer-Werte dann selbst, indem es die gegebene Gesamt-Nennspannung zu erreichen versucht und dann dafür sorgt, dass alle Zellen gleich viel Spannung haben. Ist dies erreicht werden die einzelnen Balancer-Messungen auf die Beispielsweise 4.2V gestellt.

Ach ja und eine bitte an Alle mit teuren Ladegeräten - ich weiß, dass das mit euren natürlich nicht notwendig ist und das müsst ihr nicht nochmals hier betonen
Es gibt aber eben genug Leute mit anderen Ladegeräten. Brauchbare Kritik oder Ergänzungen sind aber gerne gesehen.
