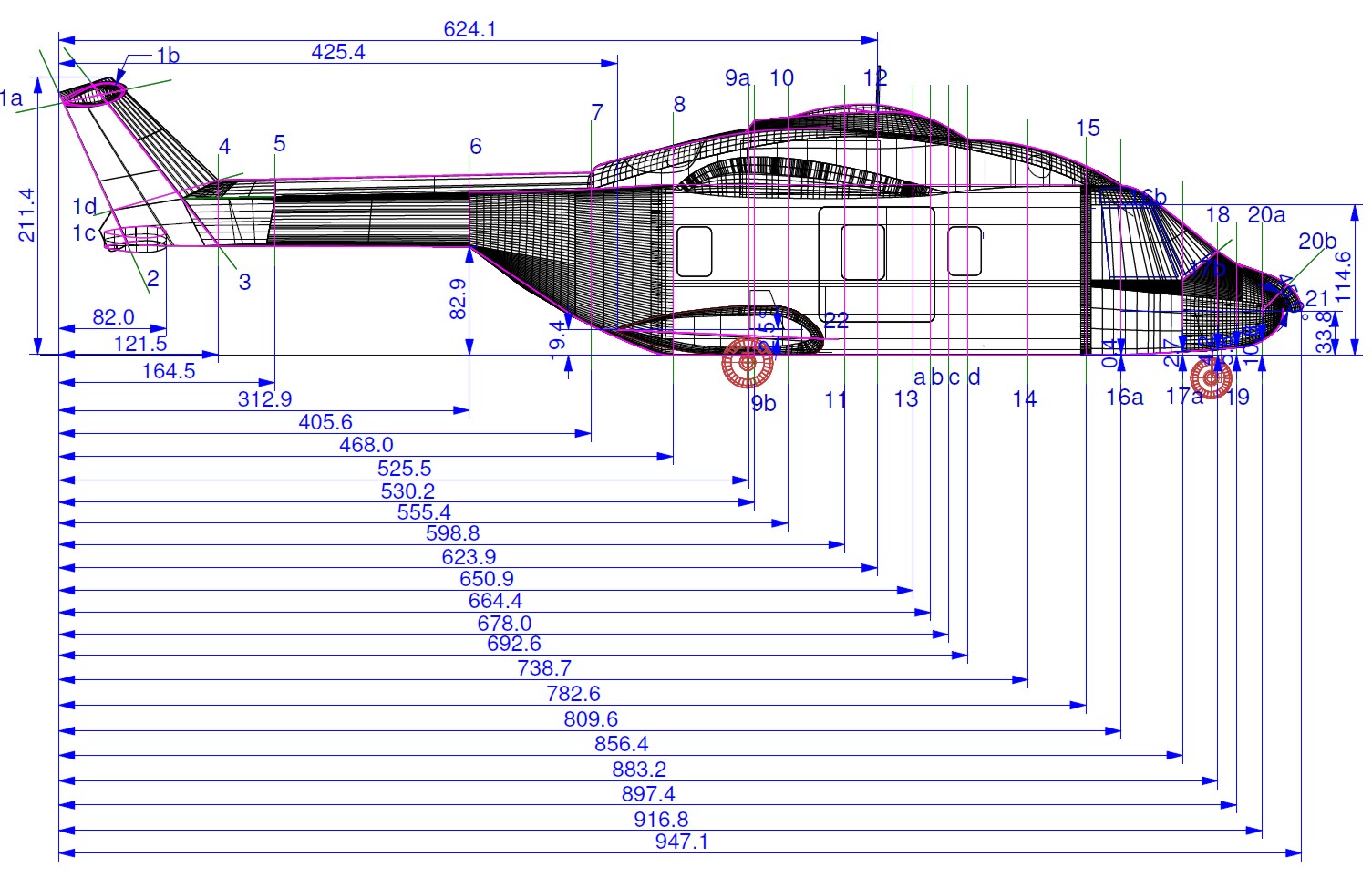

die Spanten PDFs für die NH-90 sind auf der 1. Seite. Aktuelle Größe: skaliert für 430er Löffel.

Geile Idee!

Da kann man sicher auch was zum hinstellen draus bauen!

Danke für die Mühe!

Hallo Yogi,

die Spanntenrisse der NH 90 sehen toll aus, da könnte man fast auf den Gedanken kommen... Nein, ich bleibe bei der AS 350...
Könntest du jedoch mir mal die Spannten als dwg schicken? In ein paar Jahren in einem etwas größerem Maßstab... Doch der Rumpf gefällt mir.

Mach weiter so.

Viele Grüße
Mirko

Moin moin,

Yogi hat mir einen vorläufigen 3D Scan von der AS350 geschickt. Hier erste Bilder der Punktwolke mit 3D Netz und der "Zerlegung" in einzelne Spanntenbereiche im AutoCAD.
Ich habe meine Seitenansichts Zeichnung mal mit der Punktwolke ausgerichtet und werde jetzt anfangen die Spannten aus den Scandaten zu "schnitzen".

Ich hoffe ich bekomme demnächst noch einen Scan mit der Kabinenverglasung, damit auch der Bereich in 3D erfasst ist.

Vielen Dank bisher an Yogi (und Susanne )
Mirko

So jetzt geht es weiter...

Mirko

PS: die Farben stellen die versch. Scans da

Hallo Yogi,

ich habe hier einen 1/32 Bausatz von einer AH-1W Super Cobra mit der ich irgendwann gerne meinen Hurricane einkleiden möchte. Vergrößert versteht sich
Die Kiste hier finde ich sowas von goil... http://www.modellversium.de/galerie/1-h ... a-mrc.html

Kannst du mir einen Spanntensatz anlegen, und falls ja, was brauchst vom Bausatz zum scannen?

Ralf

Hi Ralf

unterscheidet sich die "W" in mehr als der Triebwerksgondel von der schon vorhandenen "S"?

Ansonsten fehlt uns momentan die Freizeit um sowas zu machen, zumal die Rückinfos zu diesen Projekten gegen Null geht.

yogi149 hat geschrieben:Hi Ralf

unterscheidet sich die "W" in mehr als der Triebwerksgondel von der schon vorhandenen "S"?
Ansonsten fehlt uns momentan die Freizeit um sowas zu machen, zumal die Rückinfos zu diesen Projekten gegen Null geht.

auf die schnelle verglichen mit deiner Seitenansicht aus dem Link auch das Cockpit anders geformt.
Schade das von den Kollegen nichts zurück kommt.Ich werde mir deinen Spantensatz nochmal genauer ansehen, ob ich den passend modifizieren kann.

vielen dank trotzdem,

Ralf

Hi!

Sorry Jürgen, dass da so wenig Resonanz kommt.
Bei mir persönlich haperts momentan einfach daran, dass ich keine Zeit hab, nen NH-90-Rumpf zu bauen

Trotzdem find ichs super, dass ihr Euch da so viel Mühe gebt mit den Spantenrissen und den 3D-Modellen!!

Gruß Timo

Ich bin begeistert von den NH90 Daten, bin nämlich gerade auf der Suche. Ich habe zwar schon eine von Graupner hier stehen, möchte mir aber aus einer Positiv Form Teile machen um mir einen Rumpf aus CFK zu bauen.

Jetzt nur die Frage, da ich ja das Urmodell aus Styrodur machen will in 1,80m welches Bild nehme ich da am besten zum vergrößern, das Gittermodell oder den 3d Scann?

Und da ich mich mit Maßstabs Vergrößerungen nicht so auskenne, wie kann ich den Plan auf die 1,80 vergrößern oder Ausdrucken?

Schönen Gruß
Sebastian

Hallo Yogi,

Hut an, sowas seinen Mitmenschen Kostenlos zur Verfügung zu stellen.
Bin beim stöbern nach Unterlagen für eine S-58 über deinen Beitrag gestolpert. Habe mir die 2 PDF schon ausgedruckt um mich ein bisschen im Detail zu beschäftigen, da ich mir S-58 gerne aufbauen möchte. Bin nun auf der Suche jeglicher Daten, da ich das Thema gerne in alter Modellbau Manier aus Holz aufbauen will.
Ich wurde gerne das Thema erst in CAD ein wenig durchdenken. Hast du die 3D CAD Daten von der S-58 noch bei dir auf dem Rechner liegen?

Gerhard

[quote="yogi149"]Hi,

da es ja vielleicht hier auch "Modellbauer" gibt, die Projekte suchen, werde ich hier ab und zu mal Spantenrisse von Rümpfen einstellen.
Diese werden von meiner Frau Susanne und mir generiert und als PDF aufbereitet.
Diese können dann ohne Einschränkung verwendet werden.
Feedback und Ergebnisse würden mich natürlich trotzdem freuen.
Es wird immer eine Übersicht für die Spantenverteilung und die Spantenumrisse geben.
Aussparungen für Einbauten sind da noch nicht drin, eignet sich also eigentlich für den Urmodellbau.

Den Anfang macht die Sikorsky S-58/H-34 mit ca. 1m Rotordurchmesser (Inverted Sunrise)

Freeheel1969 hat geschrieben:Hallo Yogi,

Hut an, sowas seinen Mitmenschen Kostenlos zur Verfügung zu stellen.
Bin beim stöbern nach Unterlagen für eine S-58 über deinen Beitrag gestolpert. Habe mir die 2 PDF schon ausgedruckt um mich ein bisschen im Detail zu beschäftigen, da ich mir S-58 gerne aufbauen möchte. Bin nun auf der Suche jeglicher Daten, da ich das Thema gerne in alter Modellbau Manier aus Holz aufbauen will.
Ich wurde gerne das Thema erst in CAD ein wenig durchdenken. Hast du die 3D CAD Daten von der S-58 noch bei dir auf dem Rechner liegen?

Gerhard

yogi149 hat geschrieben:Hi,

da es ja vielleicht hier auch "Modellbauer" gibt, die Projekte suchen, werde ich hier ab und zu mal Spantenrisse von Rümpfen einstellen.
Diese werden von meiner Frau Susanne und mir generiert und als PDF aufbereitet.
Diese können dann ohne Einschränkung verwendet werden.
Feedback und Ergebnisse würden mich natürlich trotzdem freuen.
Es wird immer eine Übersicht für die Spantenverteilung und die Spantenumrisse geben.
Aussparungen für Einbauten sind da noch nicht drin, eignet sich also eigentlich für den Urmodellbau.

Den Anfang macht die Sikorsky S-58/H-34 mit ca. 1m Rotordurchmesser (Inverted Sunrise)

Hallo Gerhard,

ich habe den kompletten Formensatz für eine S-58 in 600er Größe erstellt. Hier kannst Du dazu mehr lesen:
http://www.rchelifan.org/semi-scale-f ... 93905.html
http://www.rchelifan.org/semi-scale-f ... 93885.html
http://www.rchelifan.org/semi-scale-f ... 94271.html

Der Spantenriss stammte übrigens von Yogi.

Gruß Dieter

Freeheel1969 hat geschrieben:Hallo Yogi,
...
Hast du die 3D CAD Daten von der S-58 noch bei dir auf dem Rechner liegen?

Da Jürgen hier leider nicht mehr angemeldet ist (aber nicht aus der Welt ist), antworte ich mal für Ihn.
Ja hat er mit Sicherheit. Das Einfachste ist, du fragst ihn selbst, ob du diese haben darfst.

Seine Adresse Tel.Nr. etc. findest du auf seiner Homepage: http://www.microhelis.de/afsshop/impressum.php
Oder direkt über sein Kontakt-Formular: Kontakt-Formular

Viele Grüße
Mirko

Hallo Zusammen,

Danke für die Unterstützung.

Gerhard

Hallo Jürgen,

zufällig bin ich über diesen tollen Threat gestolpert Ich habe hier daheim eine Seaking HAR 3 (1:48) als Plastesatz im nicht geklebten Zustand. Mich würde da ein Spantenriss in der 500'er Größe(Protos) reizen. Hast du sowas eventuell auf Lager
