jo die Mutter stützt sich um den Außenring des Lagers ab. Bei geschickter Auswahl des Durchmessers sollte das kein Problem sein. Aber ohne Drehmaschine wird das nichts werden, denn Du musst schon eine gute Passung fertigen damit es im Innenring richtig greift.

[seitwaerts]

Egbert,
oh, jetzt hab ich's verstanden.
SO eine grosse Schraube... uhh, nee, is grad aus...

Ich hab das erste Lager jetzt halb draussen, jenes gegenüber dem Kupplungskorb.
...den Käfig zerlegt, den Innenring und die Kugeln rausgeholt, dat janze schöön waam gemacht, und dann mit einem schmalen Schraubendreher unter den Aussenring gefasst, und stückweise den Ring angehoben. Ich hab ihn jetzt so ca. 1mm draussen.

Mühsam ernährt sich das Eichhörnchen (Grzimek)

[seitwaerts]

So, beide Lager sind draussen, das Zweite musste ich aufschleifen, das sass noch fester, als das Erste...

Jetzt stellt sich die Frage nach einer Bezugsquelle für diese Lager.
Die Grösse ist 19x6x6, doppelte Deckscheibe, wahrscheinlich verringerte Lagerluft(?)

Apropos Bezugsquelle:
Bestellt sind inzwischen ein neuer Spantensatz, eine neue Haube, ein neuer Kühlkanal und der Tank.

Noch mehr Lager werde ich brauchen, wenn der Rotorkopf auseinander ist.

Idee#2: wie wurde die Glocke gefertigt? sind das drei verpresste Teile?

Diese Frage kann ich jetzt beantworten: die Teile sind miteinander verschweisst.

Zur Abwechslung mal ein paar Fotos:

der Motor, Webra 61

2012-12-10 12.16.36.jpg (2.17 MiB) 1781 mal betrachtet

Dynamix-Vergaser

2012-12-10 12.17.34.jpg (2.16 MiB) 1782 mal betrachtet

die alte Vergaseranlenkung

2012-12-10 12.50.07.jpg (2.02 MiB) 1782 mal betrachtet

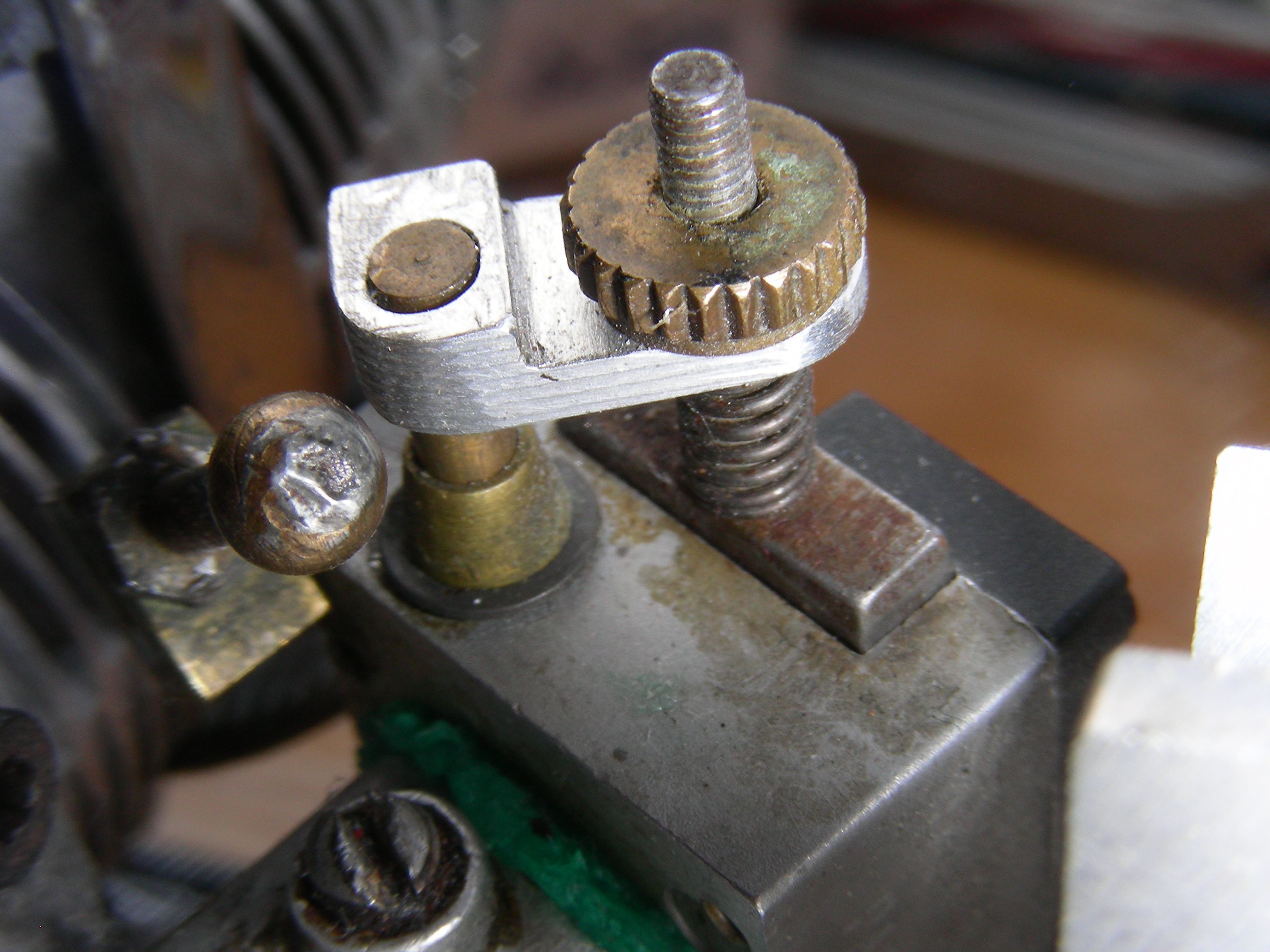

die neue Vergaseranlenkung

2012-12-10 12.50.45.jpg (2.03 MiB) 1781 mal betrachtet

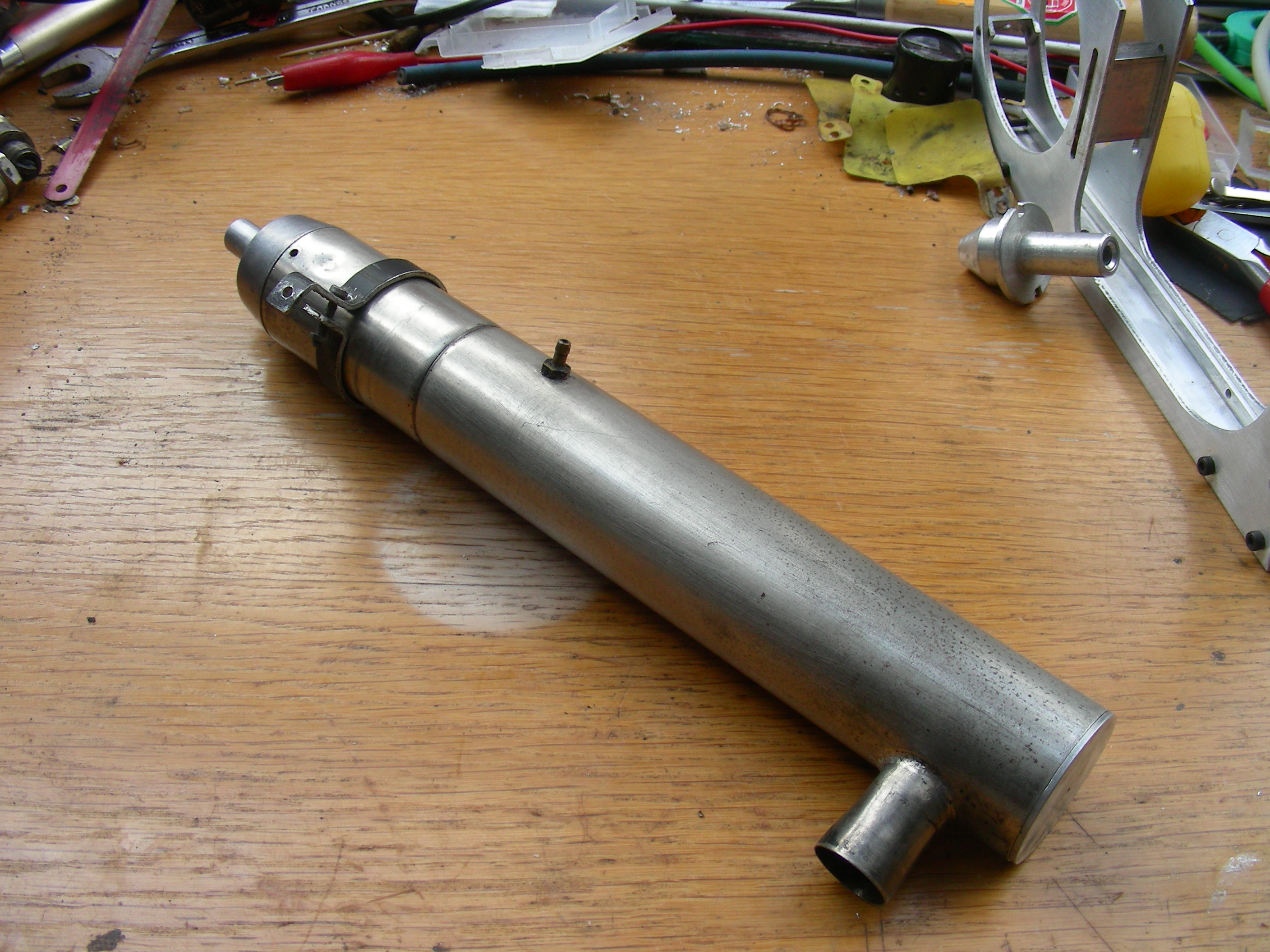

Schalldämpfer aus Edelstahl

2012-12-10 12.23.49.jpg (1.88 MiB) 1781 mal betrachtet

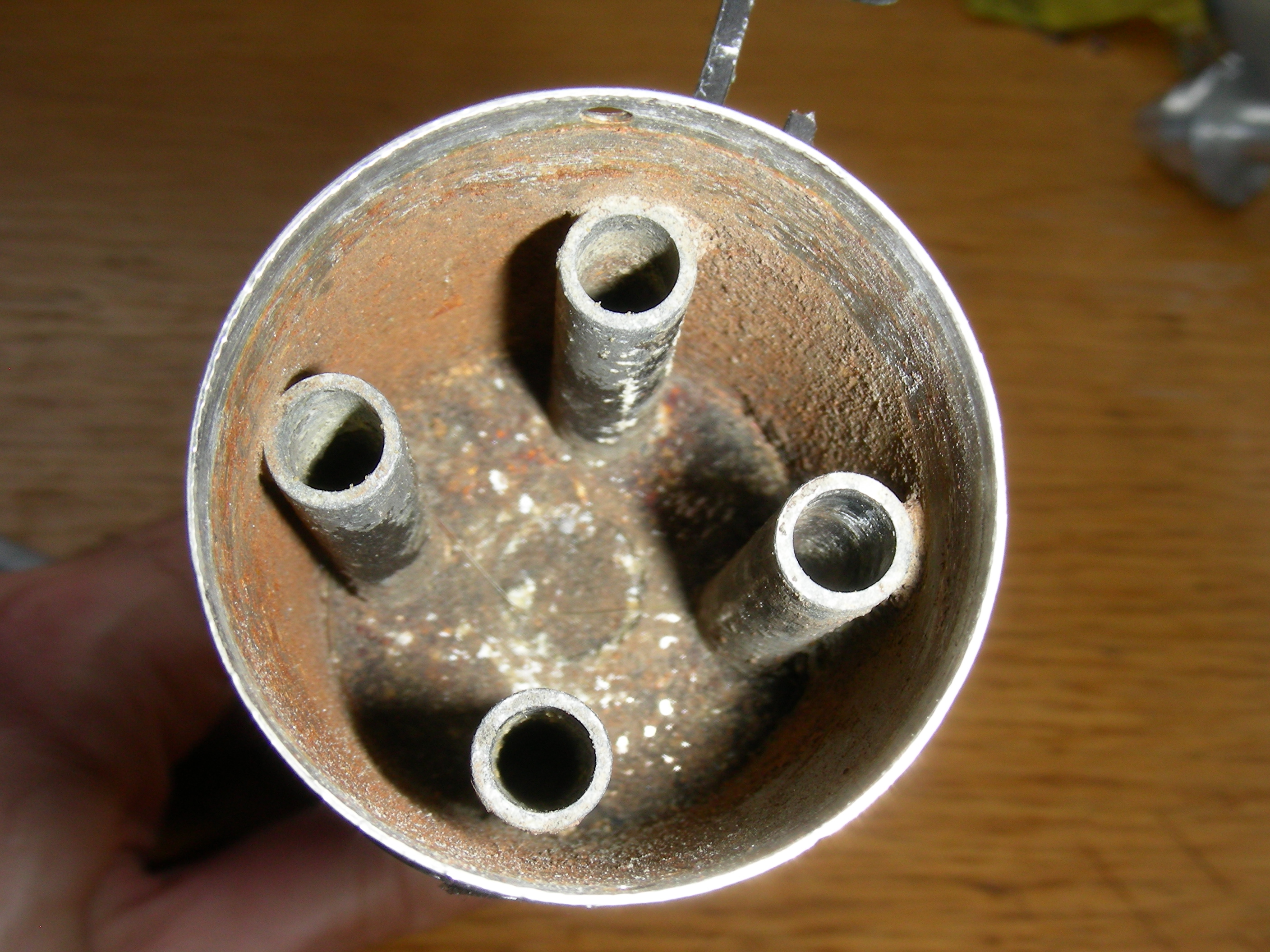

Schalldämpfer von innen

2012-12-10 12.24.23.jpg (2.18 MiB) 1782 mal betrachtet

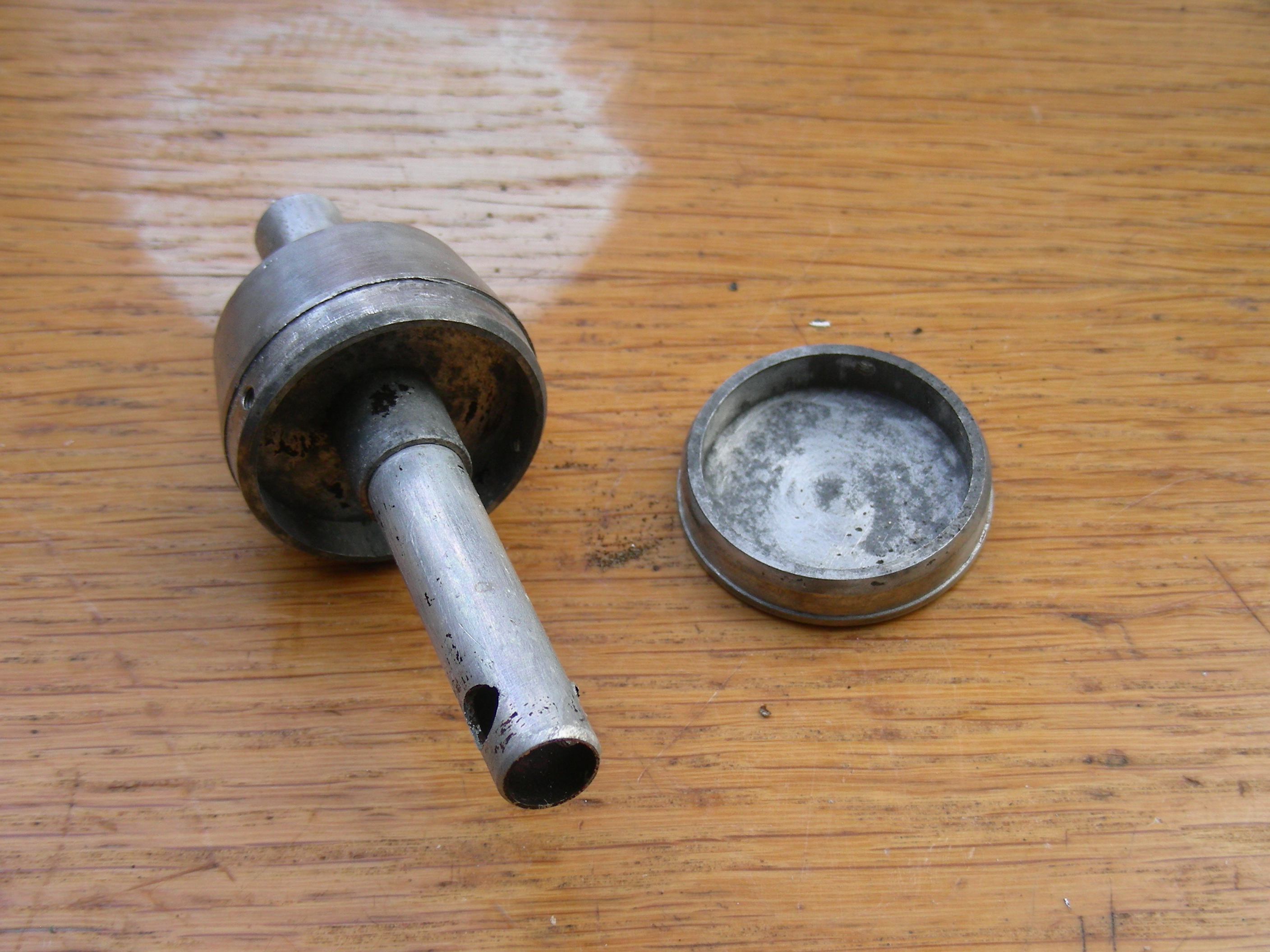

die Endkappen des Schalldämpfers

2012-12-10 12.25.47.jpg (2.07 MiB) 1782 mal betrachtet

Weiss jemand, ob die Bohrung in der "Flöte" original ist?
Die sieht etwas grob gemacht aus...

[seitwaerts]

Und weil ich grad dabei bin, noch mehr Fotos

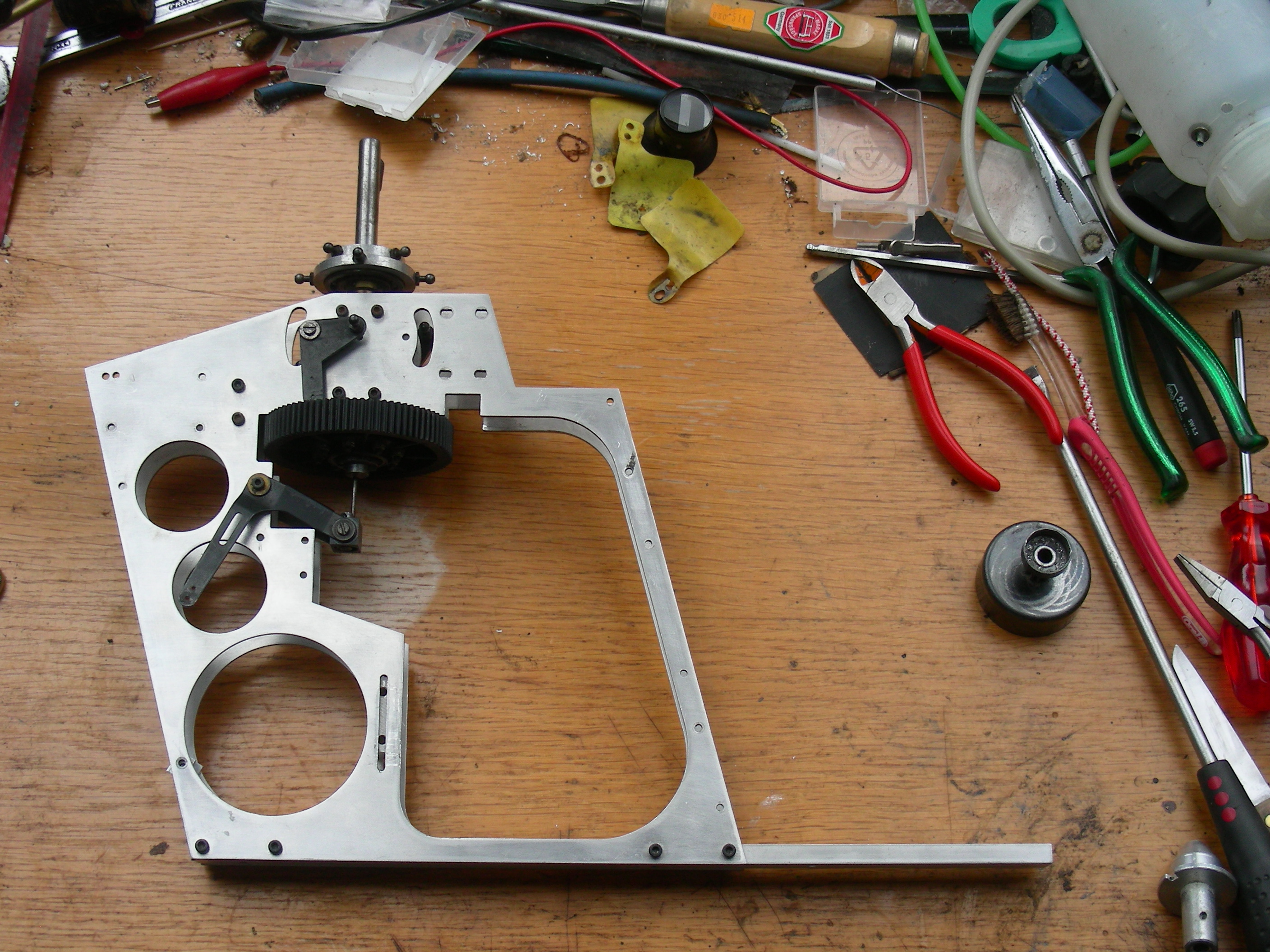

das Chassis (System 80) mit Hauptzahnrad, Rotorwelle& Taumelscheibe

2012-12-10 12.30.16.jpg (1.91 MiB) 1778 mal betrachtet

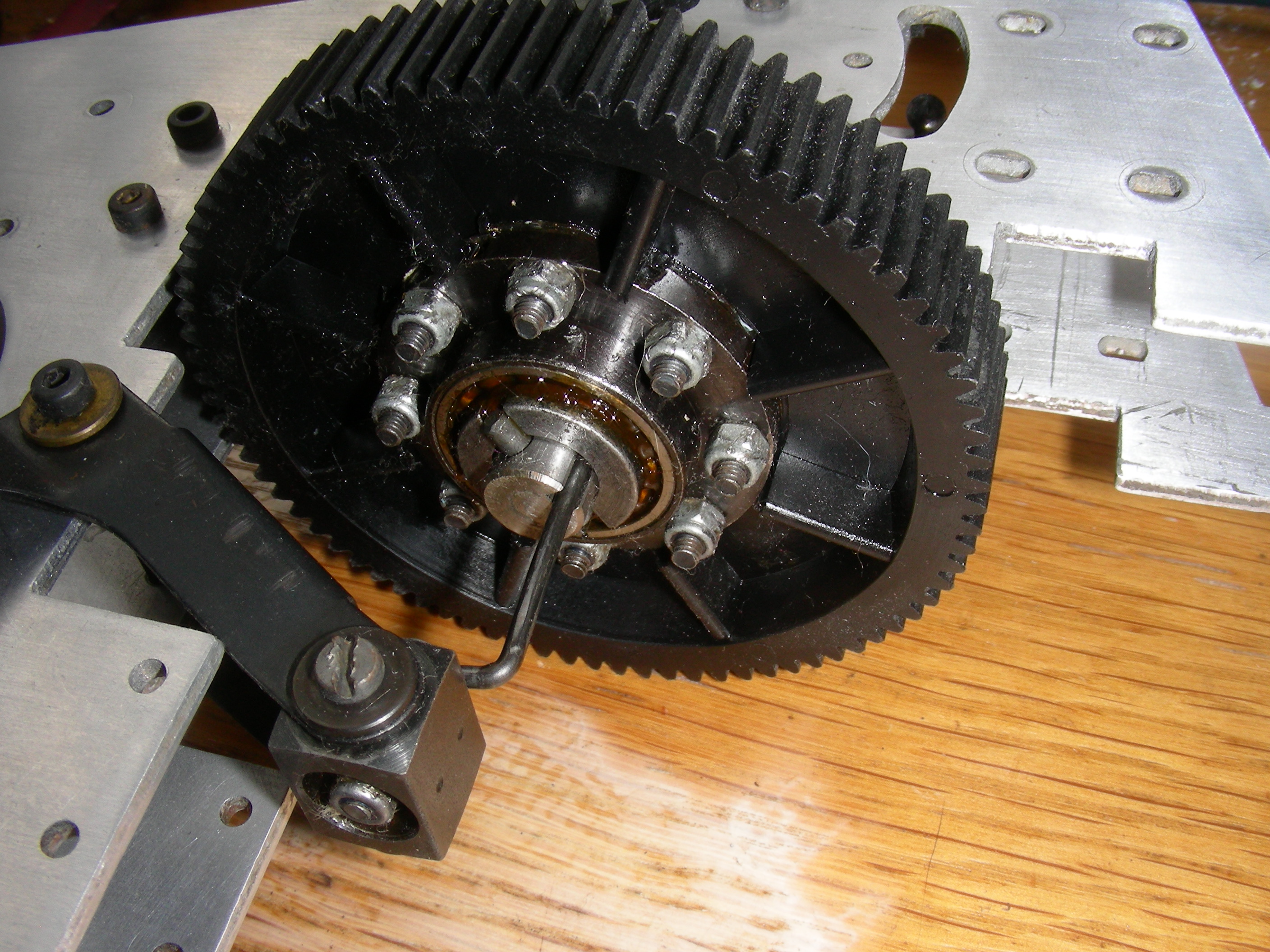

Hauptzahnrad mit Kugelfreilauf (klack, klack, klack) und Pitchmechanik von unten

2012-12-10 12.30.42.jpg (1.91 MiB) 1778 mal betrachtet

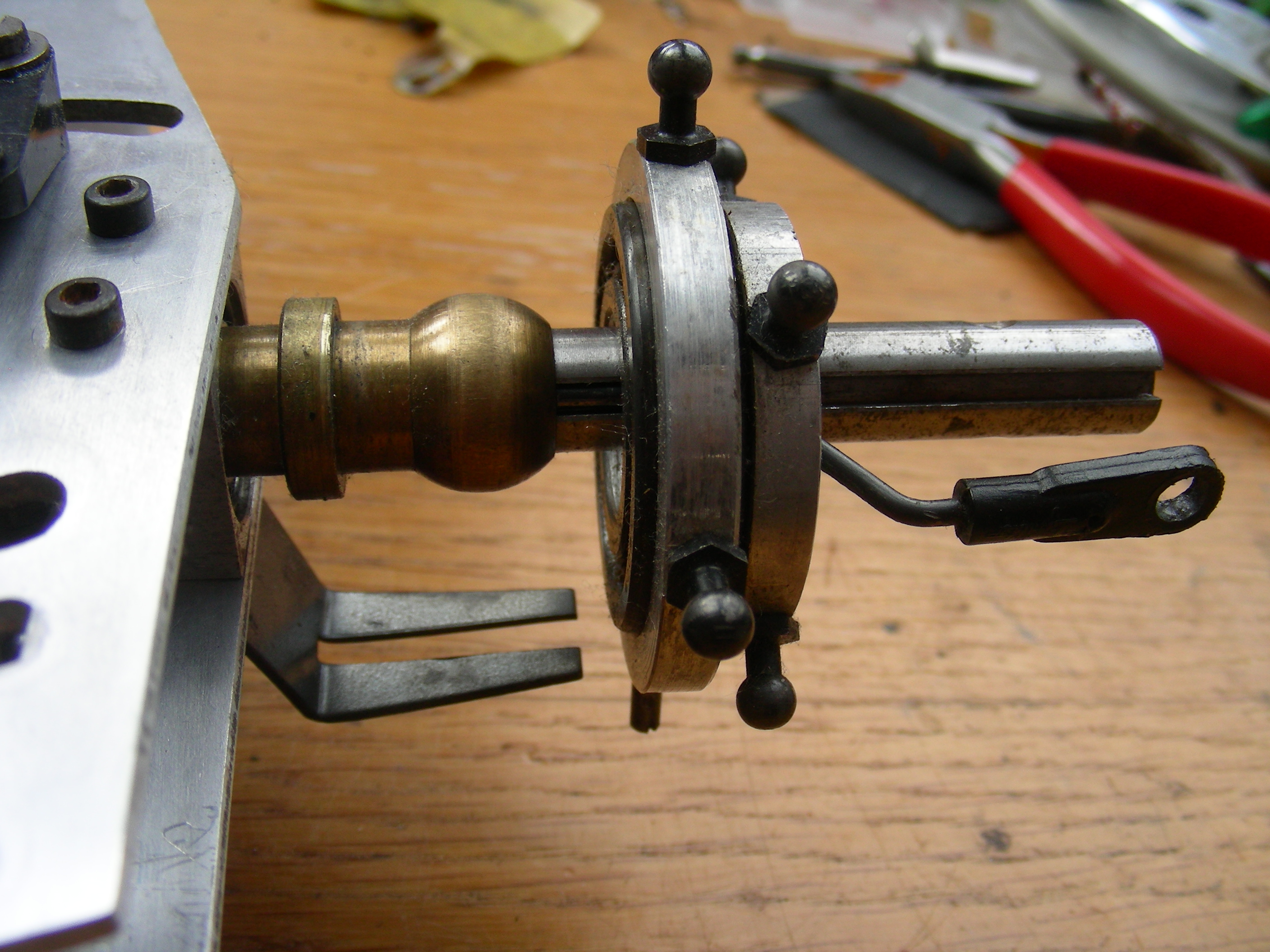

die für Schlüter typische Taumelscheibe

2012-12-10 12.31.00.jpg (1.93 MiB) 1779 mal betrachtet

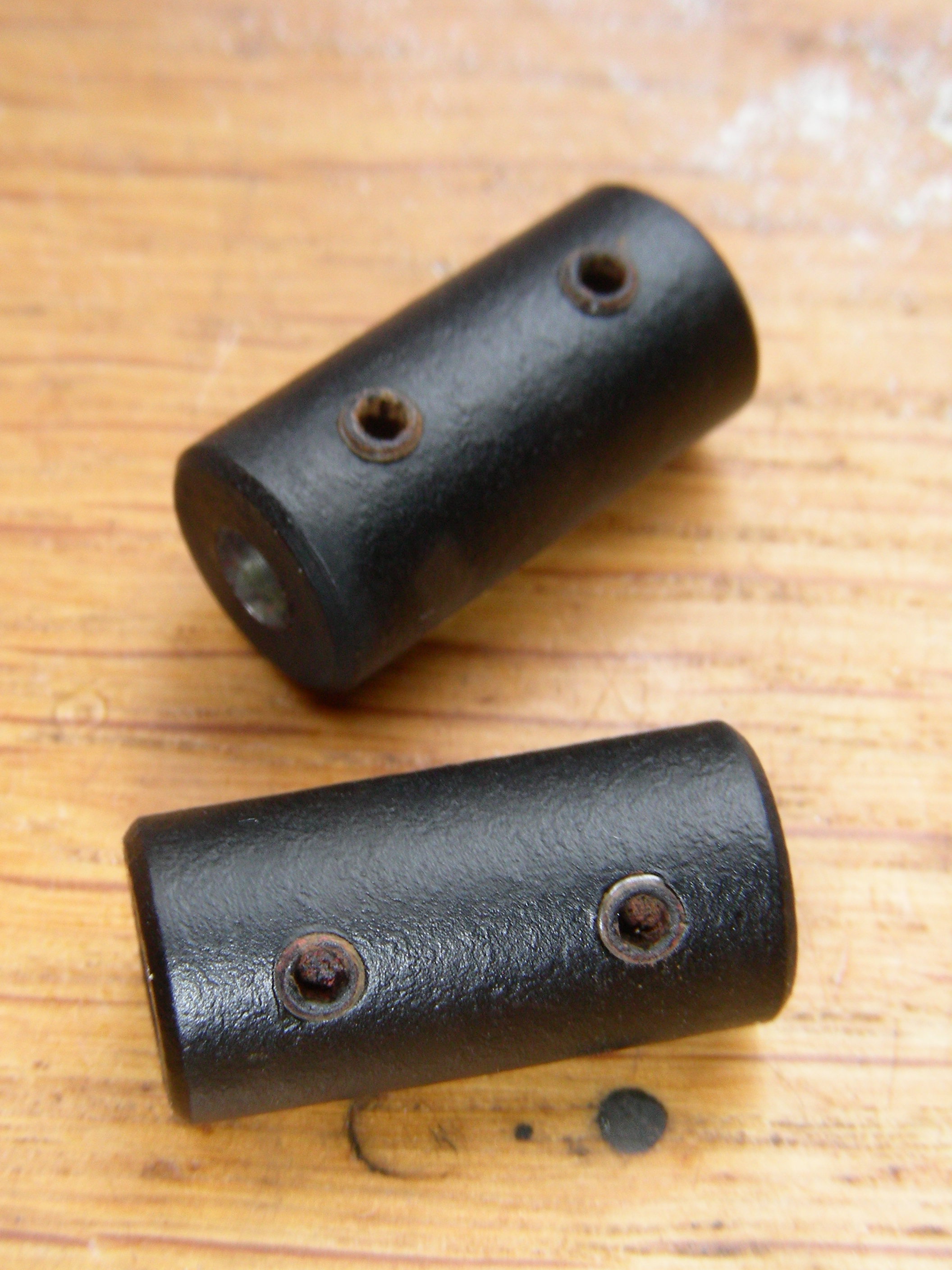

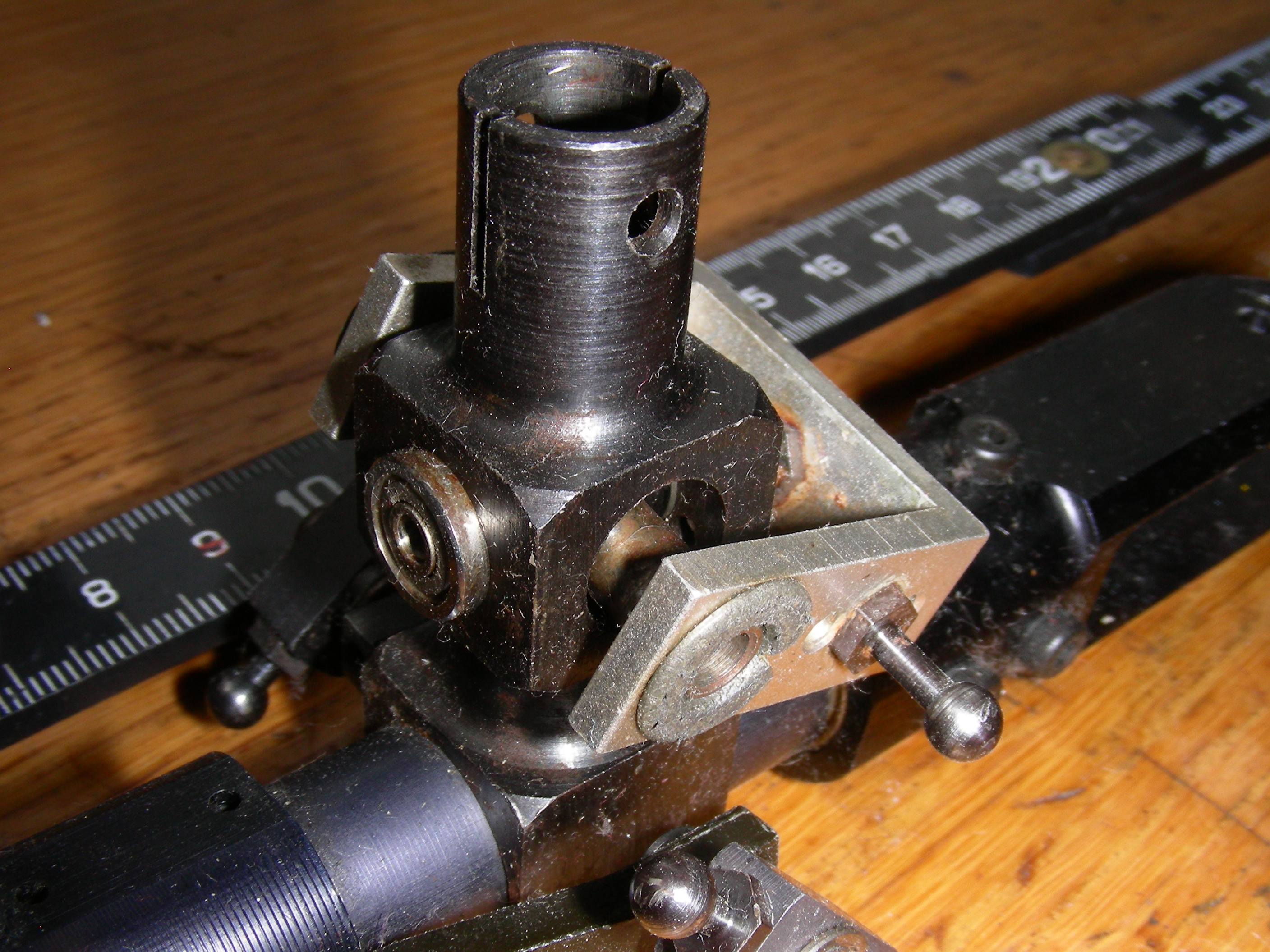

Taumelscheibenmitnehmer

2012-12-10 12.45.05.jpg (1.99 MiB) 1778 mal betrachtet

[seitwaerts]

Heckrotor

2012-12-10 12.34.02.jpg (2.04 MiB) 1773 mal betrachtet

Heckrotorgetriebe

2012-12-10 12.36.39.jpg (2.08 MiB) 1773 mal betrachtet

2012-12-10 12.36.55.jpg (2.01 MiB) 1776 mal betrachtet

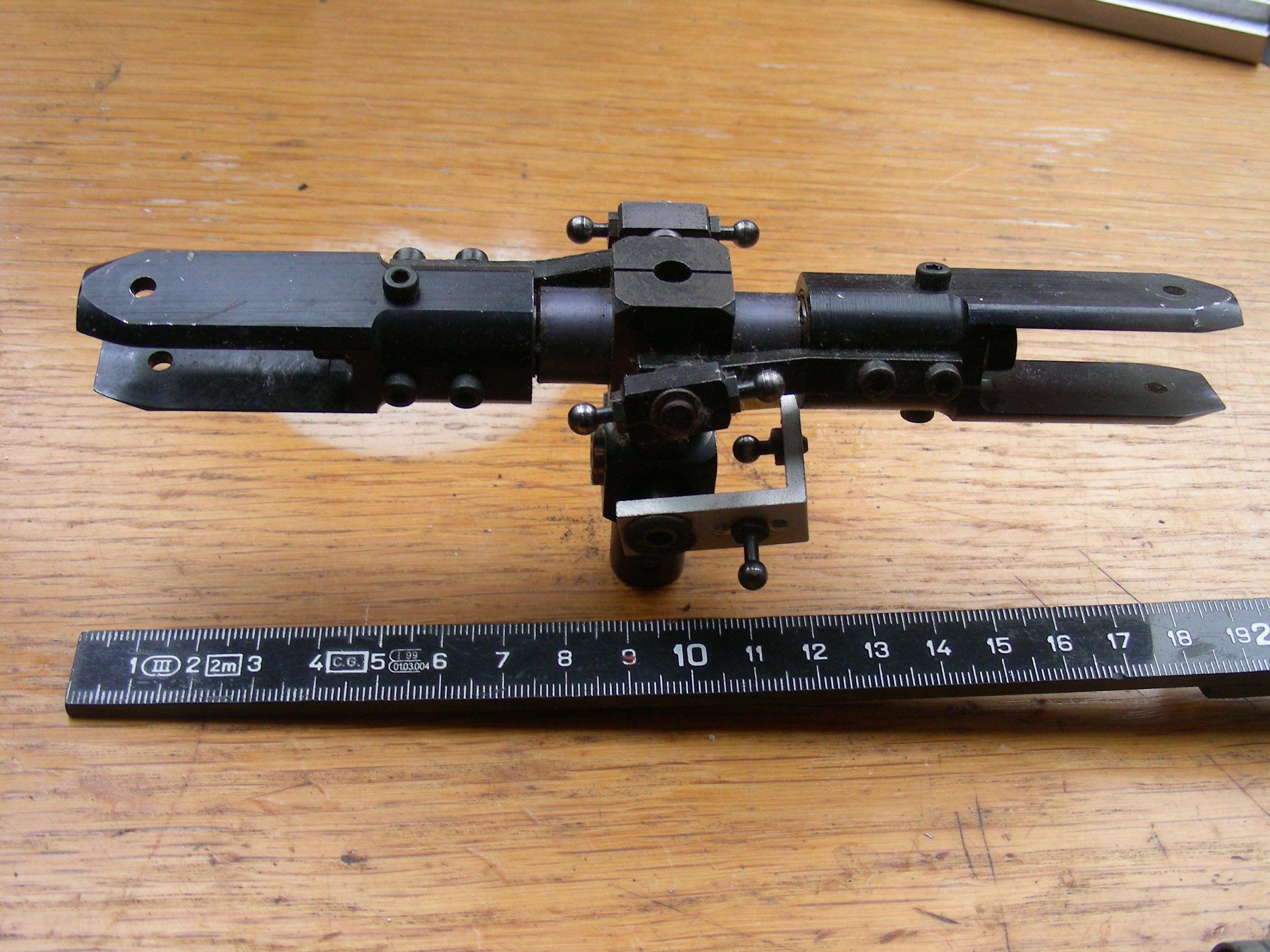

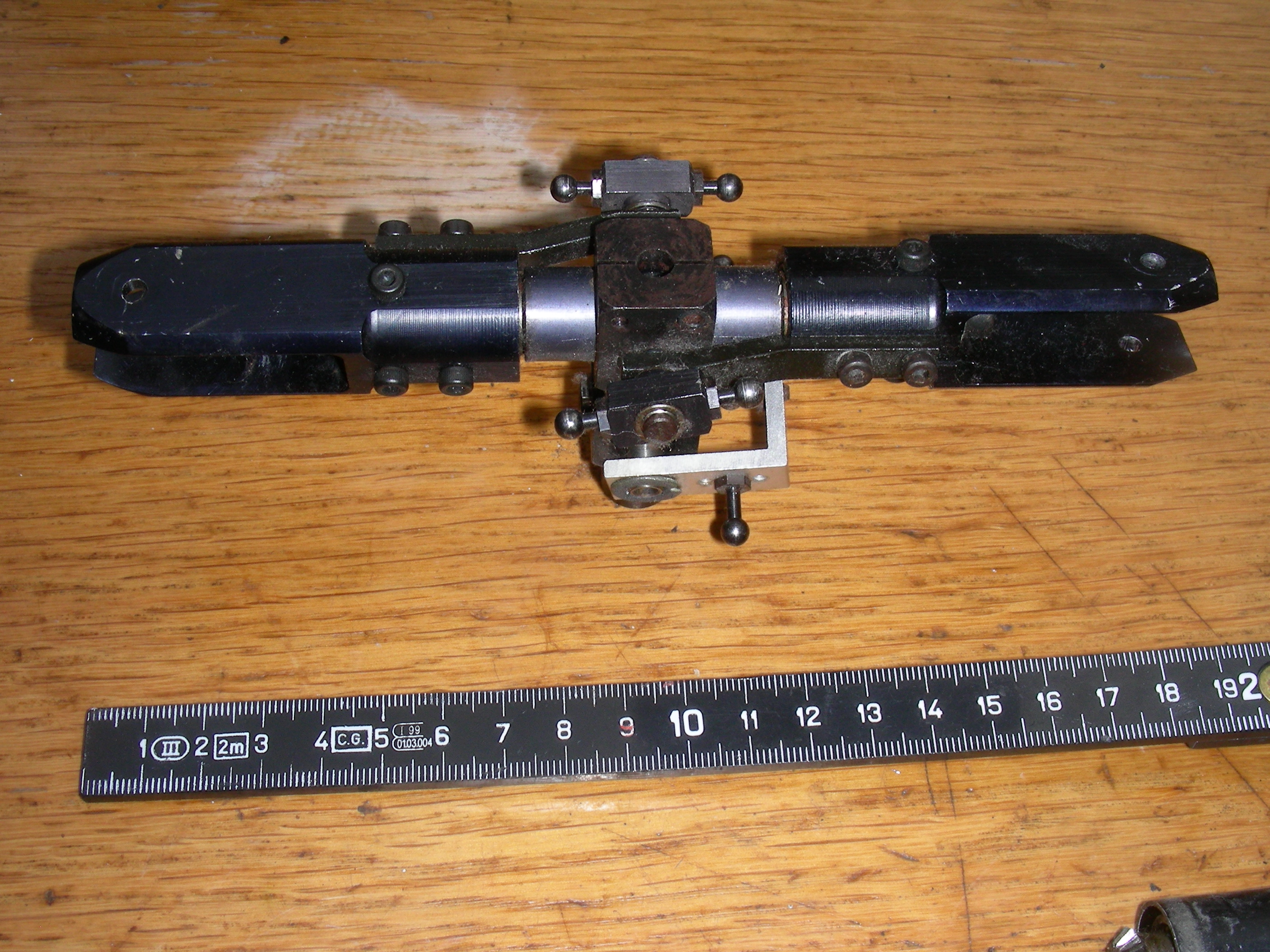

Rotorkopf vom Champion

2012-12-10 12.38.59.jpg (2.02 MiB) 1774 mal betrachtet

2012-12-10 12.39.19.jpg (1.97 MiB) 1773 mal betrachtet

die Paddelwippenmimik

2012-12-10 12.40.57.jpg (2.11 MiB) 1774 mal betrachtet

[seitwaerts]

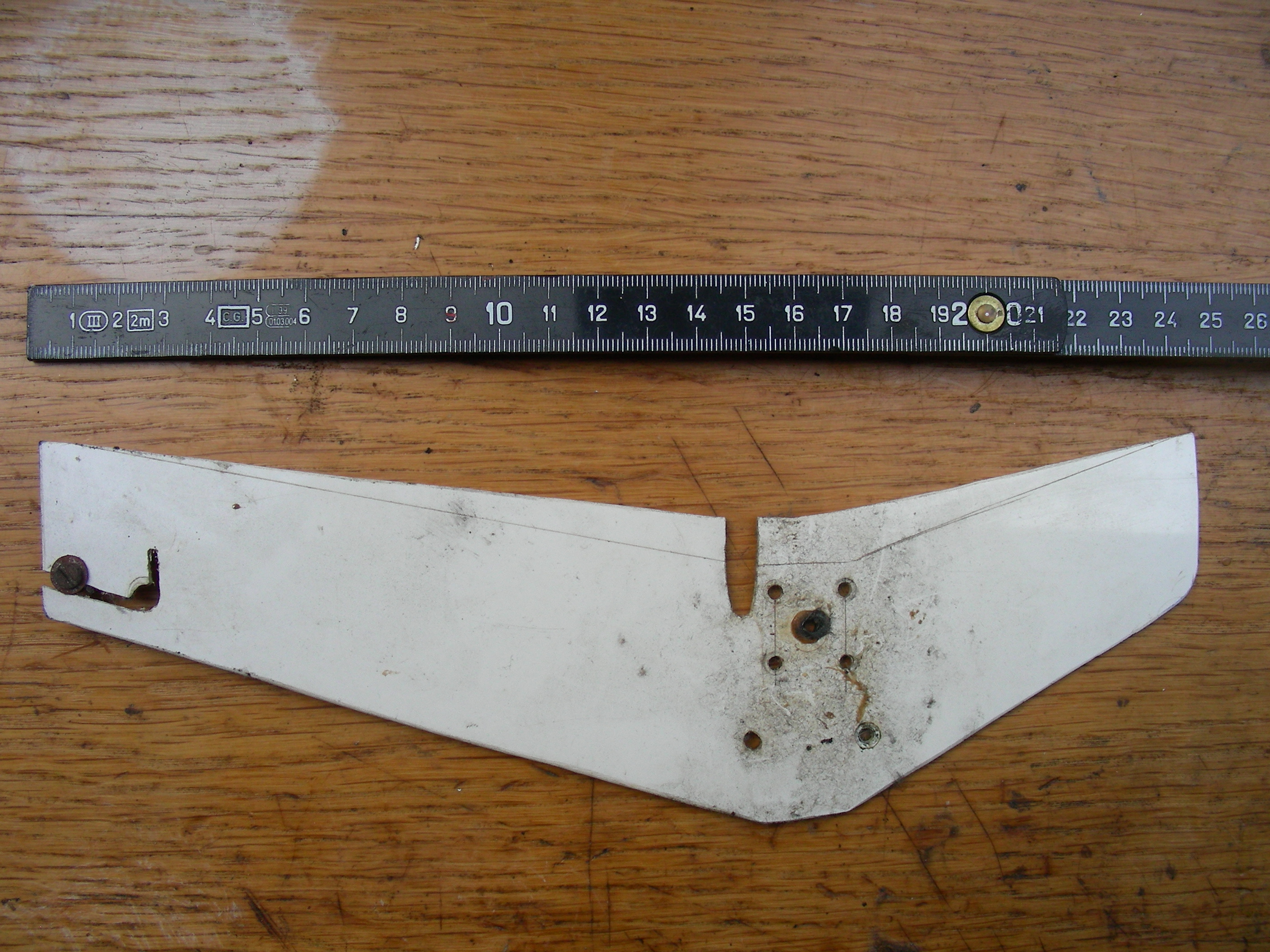

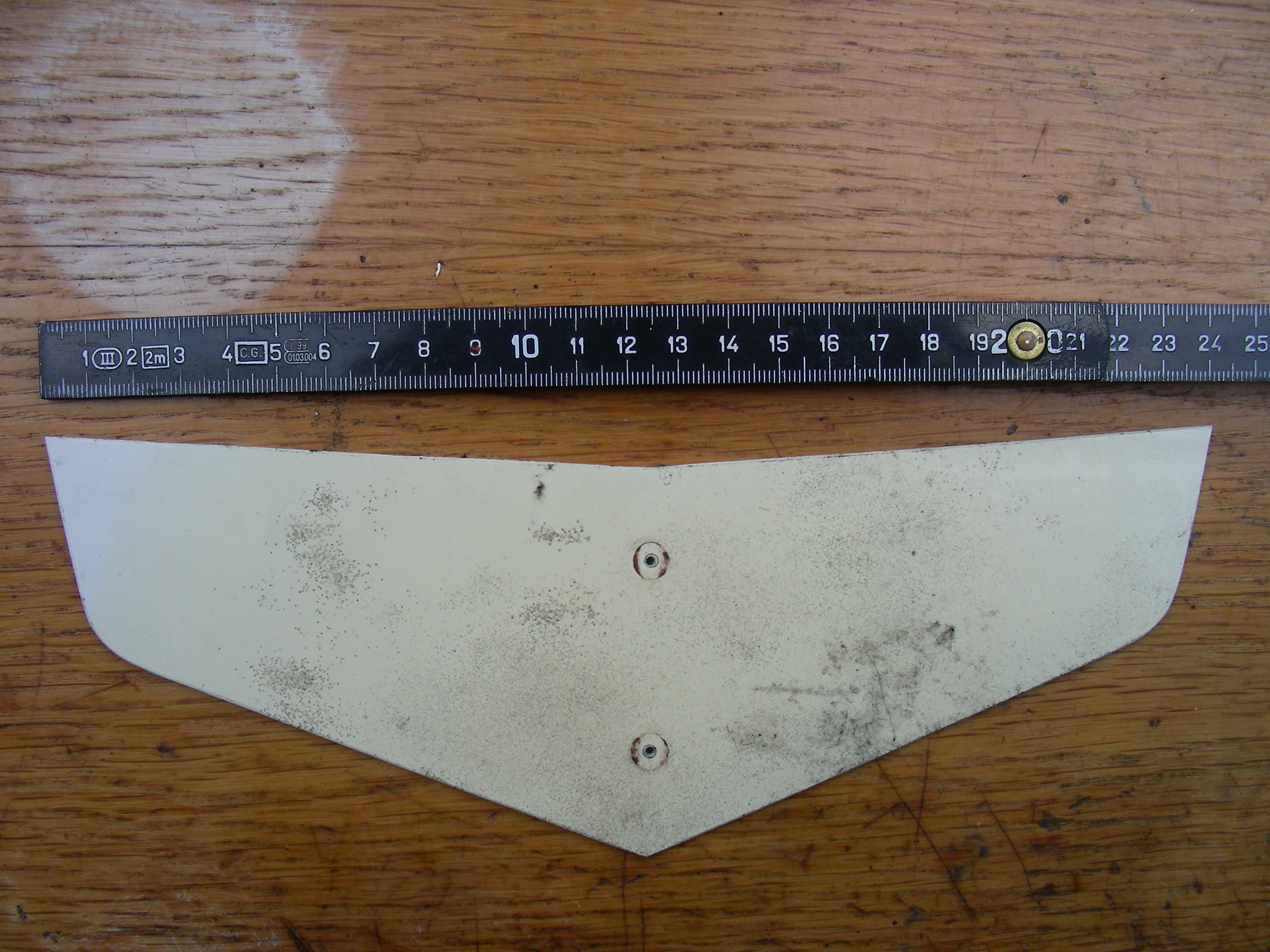

Leitwerk

2012-12-10 12.44.15.jpg (2.14 MiB) 1771 mal betrachtet

Heckfinne

2012-12-10 12.43.52.jpg (2.11 MiB) 1772 mal betrachtet

Die Leitwerksteile müssen neu erstellt werden, das das Plastik (ABS?) schon sehr brüchig ist.
Der Sporndraht fehlt, der muss ebenfalls neu erstellt werden.

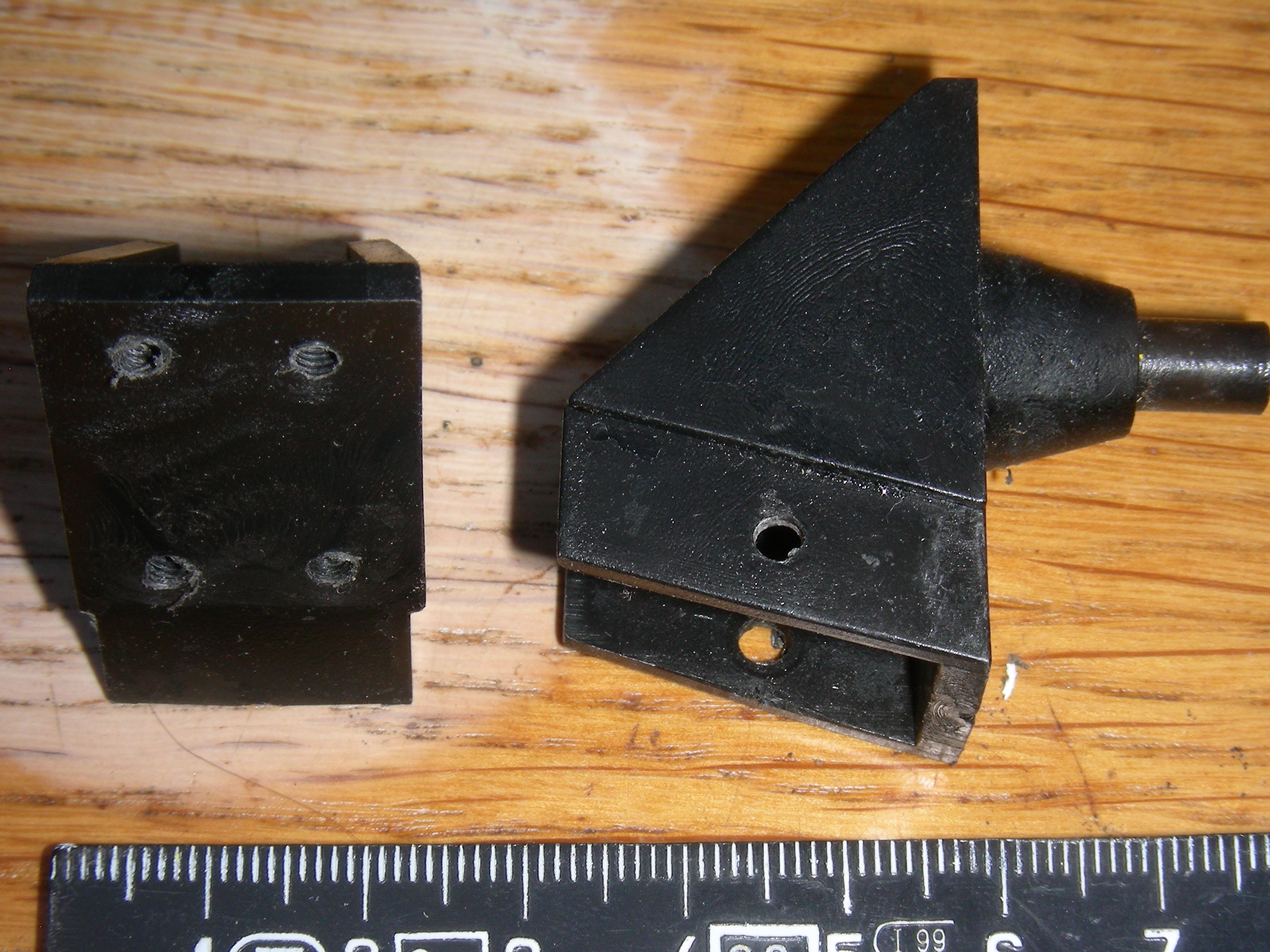

die Aufnahmen für den Holzvorbau zum Chassis hin

2012-12-10 12.45.49.jpg (2.15 MiB) 1773 mal betrachtet

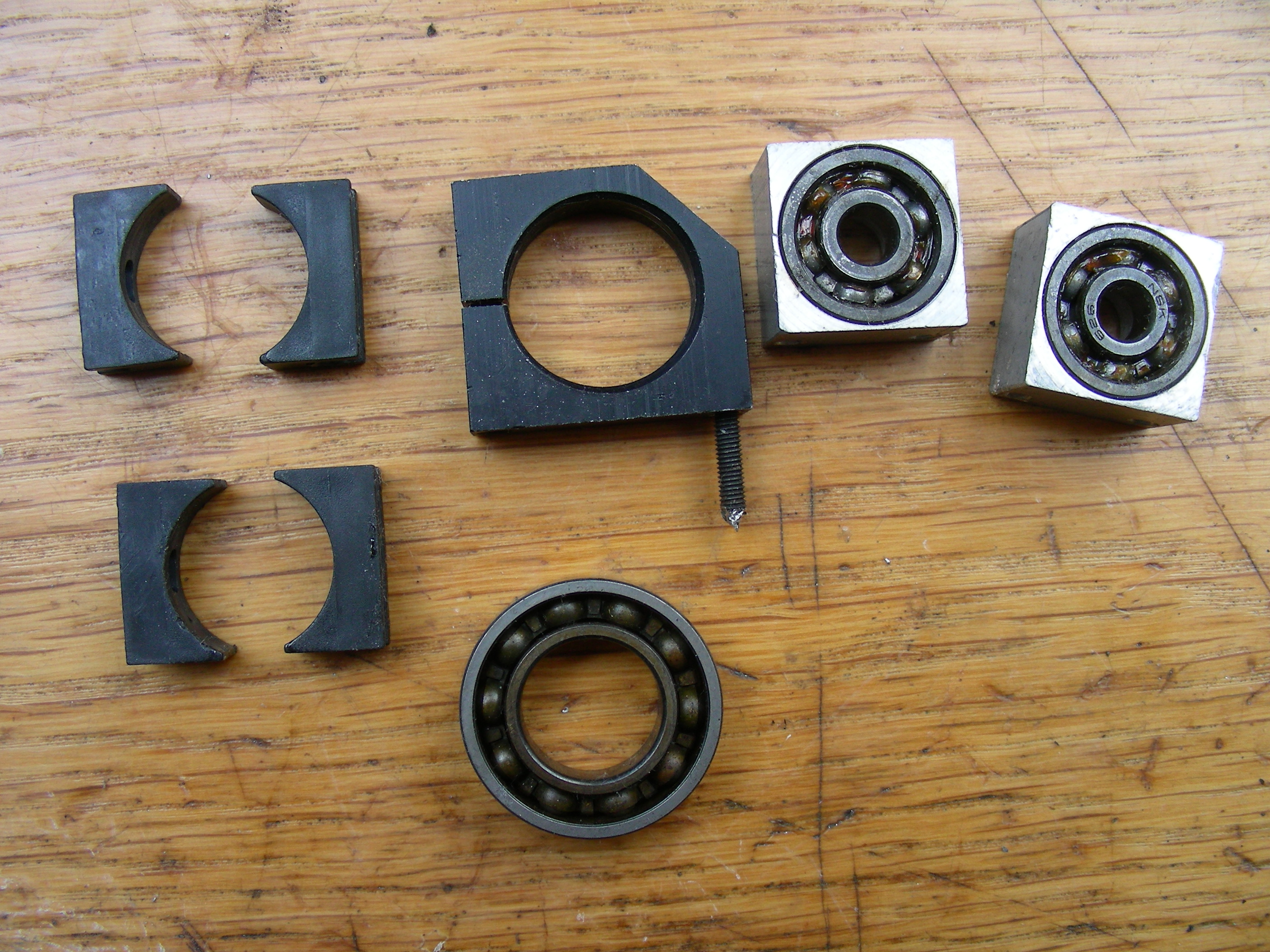

Ein paar Lager (Einbauort unbekannt) und die Heckklemmungen

2012-12-10 12.49.07.jpg (2.04 MiB) 1773 mal betrachtet

Diese Heckklemmungen weisen auf ein spätes Baujahr hin.
Ursprünglich wurde das Heckrohr einfach mit vier Schrauben zwischen die Chassisplatten geklemmt und konnte sich dabei verformen (und sich lösen)

Konvolut Kleinteile

2012-12-10 13.07.04.jpg (1.91 MiB) 1771 mal betrachtet

Es ist leider so, dass Basti den Schlüter auseinandergerupft hatte, ohne das fotografisch zu dokumentieren.
Das ist bei Oldtimern, zu denen oft keine oder nur wenige Unterlagen existieren, keine gute Idee.
Ich habe jetzt ein grosses Puzzle vor mir, und kann teilweise nur raten.
Zwar findet man im Netz Aufbauanleitungen zum System 80, aber die sind immer unvollständig. Auch diese muss ich zusammenpuzzeln...

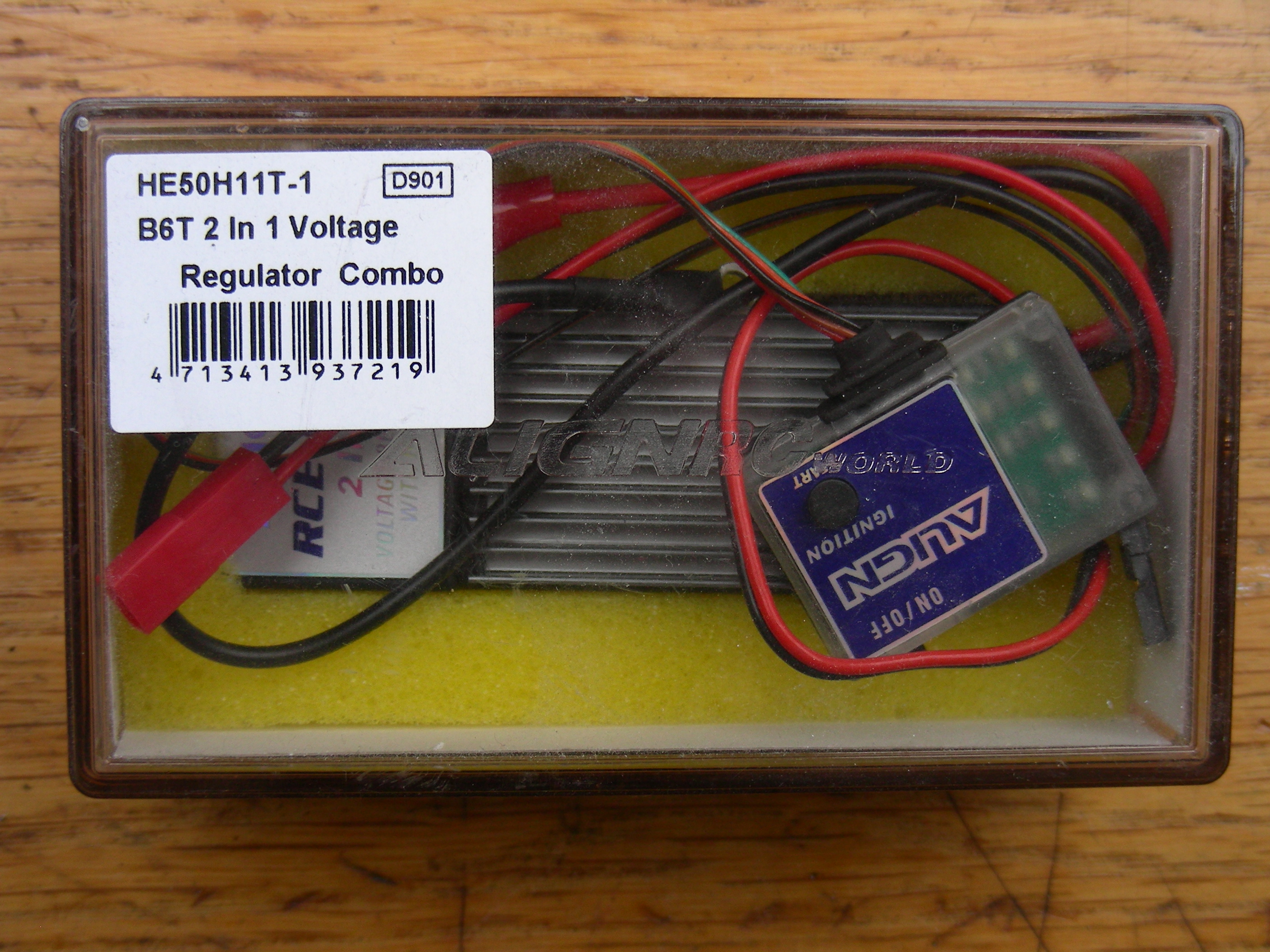

So, das ist eine der modernen Komponenten, die verbaut werden.
Da man beim System 80 nur schwer an die Glühkerze herankommt, ist das sehr praktisch.
Yogi drückte mir das noch in die Hand

2012-12-10 13.09.36.jpg (2.01 MiB) 1771 mal betrachtet

[seitwaerts]

der Holz-Vorbau

2012-12-11 11.33.13.jpg (2.03 MiB) 1763 mal betrachtet

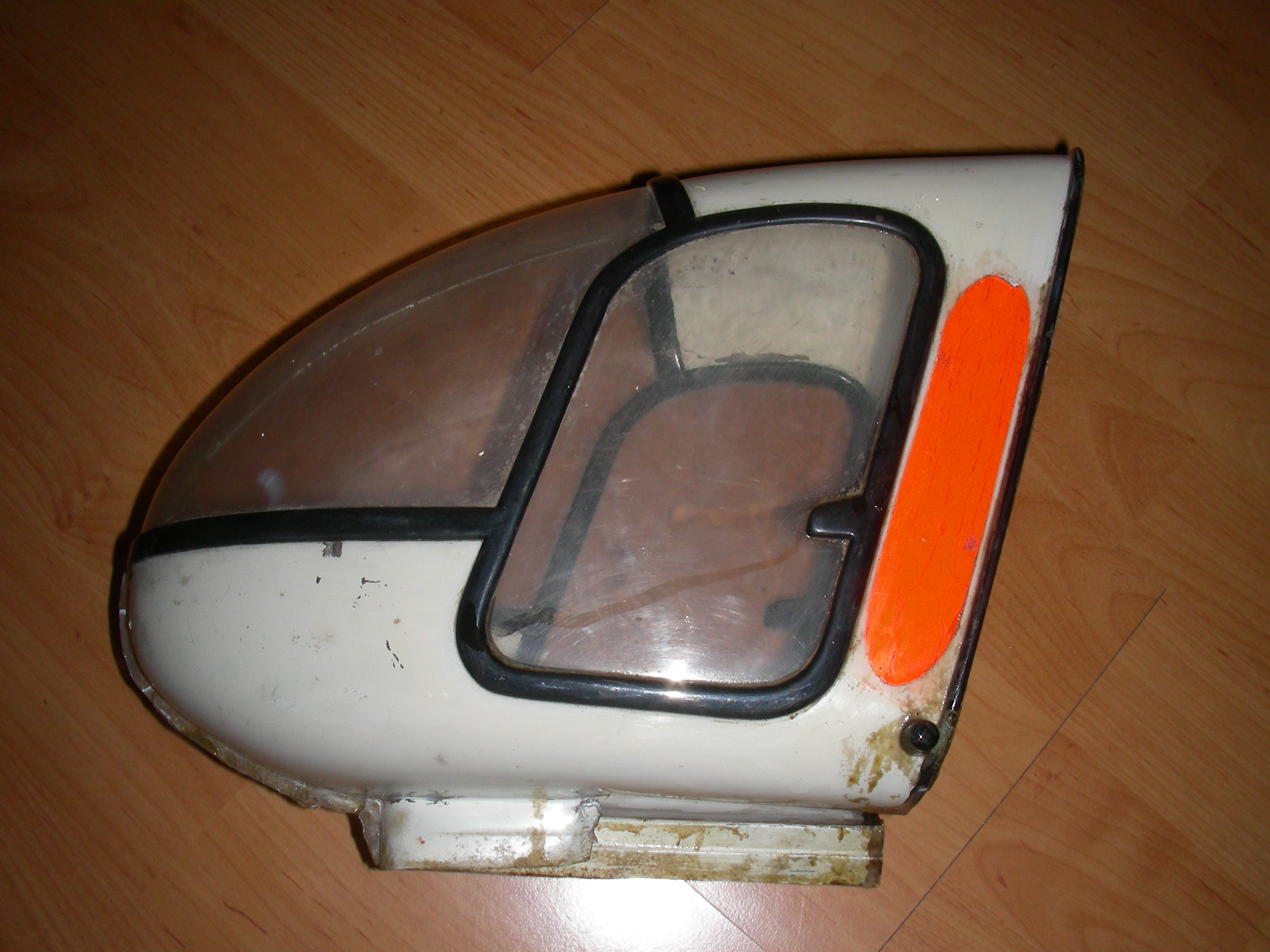

Haube...

2012-12-11 11.43.51.jpg (2 MiB) 1762 mal betrachtet

Haube aufgesetzt

2012-12-11 11.44.23.jpg (1.96 MiB) 1762 mal betrachtet

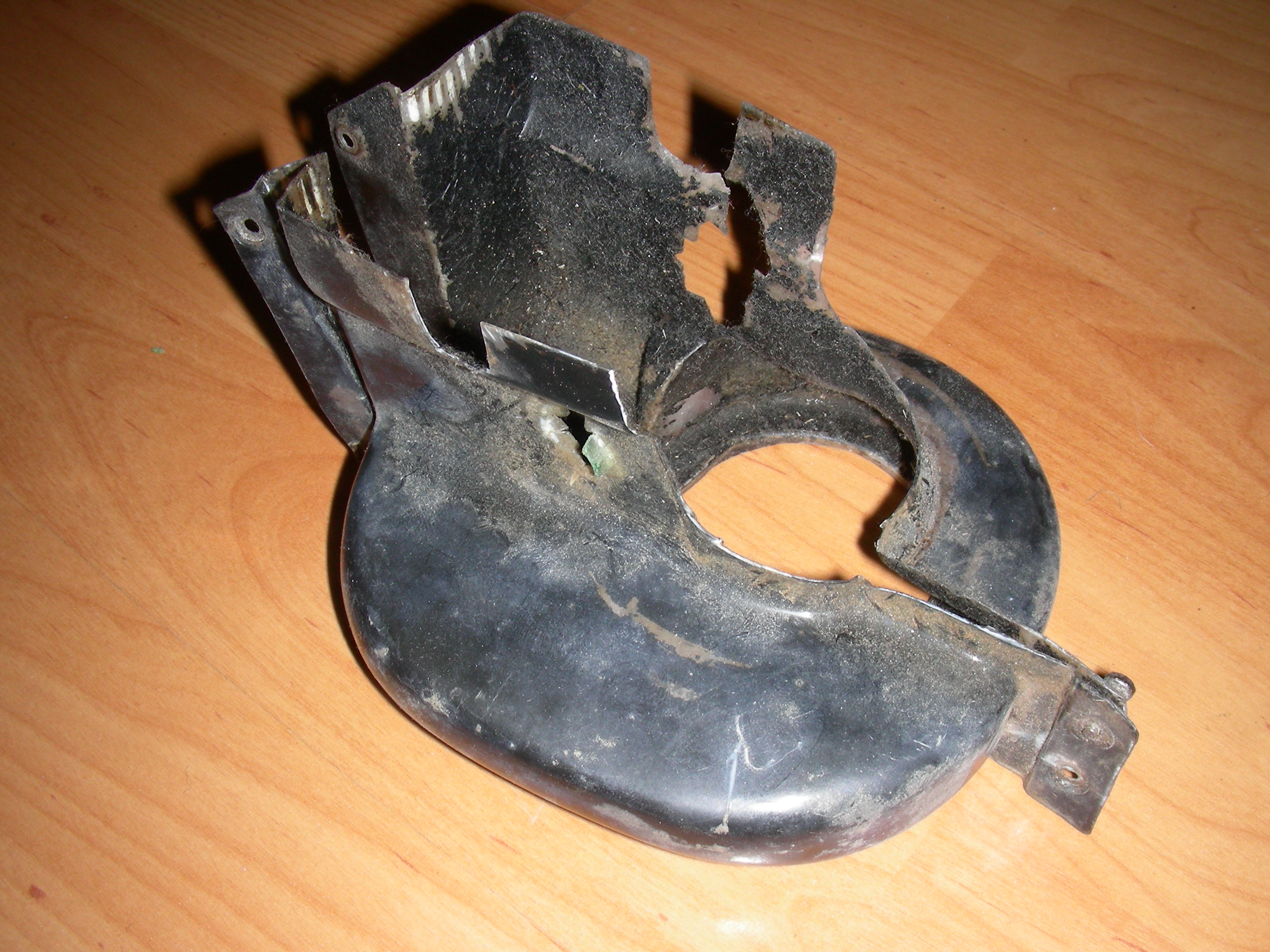

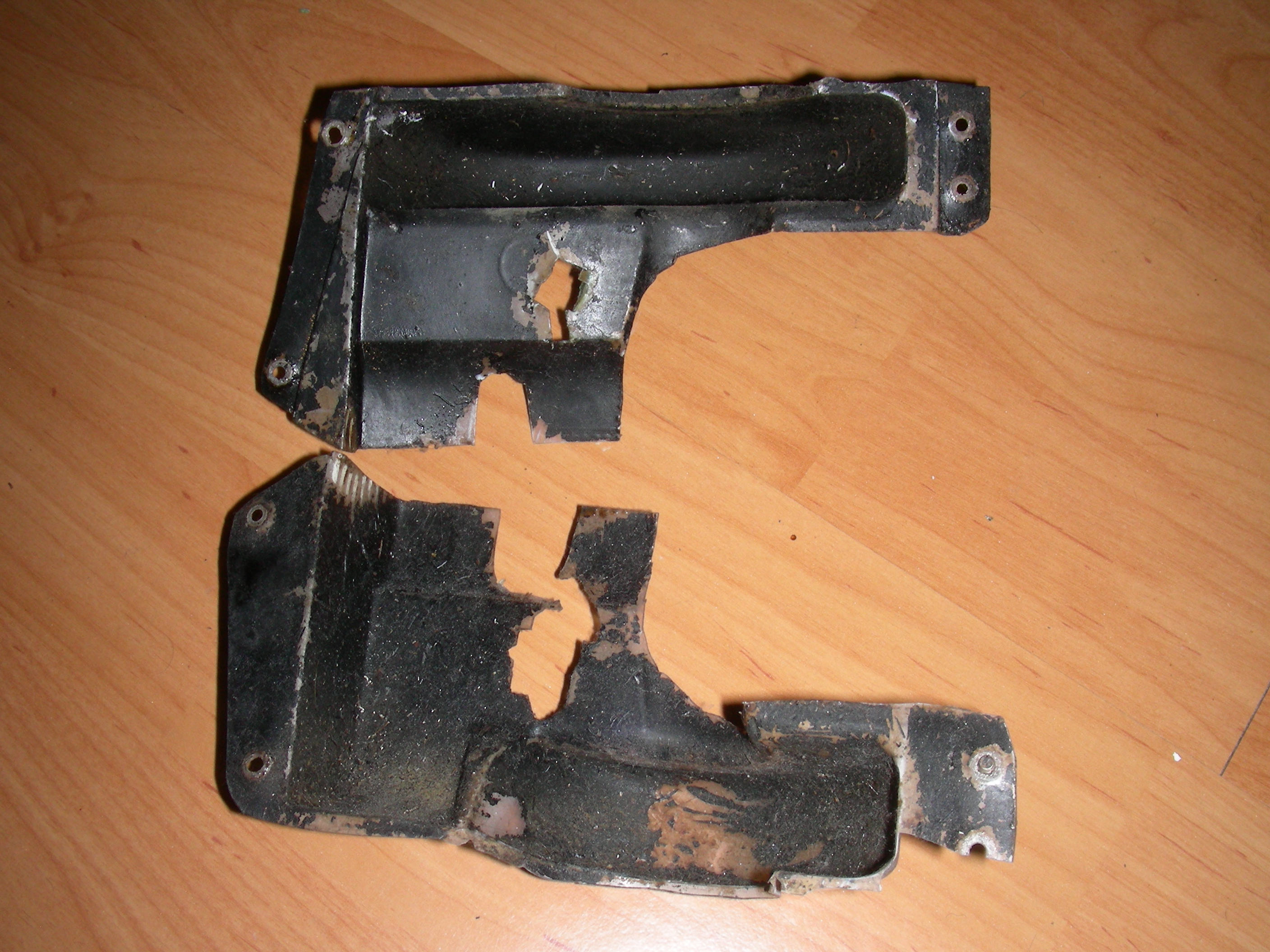

Gebläsegehäuse

2012-12-11 11.38.05.jpg (1.99 MiB) 1762 mal betrachtet

2012-12-11 11.38.47.jpg (2.08 MiB) 1764 mal betrachtet

Bei den Fotos nicht dabei sind die Paddelstange und das Heckrohr.
Beide unspektakulär. Lediglich die Heckantriebswelle scheint einen Hau zu haben, sie eiert leicht.
Mal schauen, ob sie gerichtet werden kann, ansonsten austauschen.

[seitwaerts]

Heute habe ich mich mal an den Freilauf gesetzt.
Das Fett war völlig verklebt, und er liess sich kaum noch durchdrehen.
Dass soviel Fett vorhanden war, hatte aber auch sein Gutes: die Lager haben überlebt
Mir scheint, der Heli wurde in den letzten Jahren (bevor er zu Yogi kam) in einer ungeeigneten Umgebung gelagert.

Was an diesem Freilauf tückisch ist: zieht man die Nabe heraus, muss man aufpassen, dass einem die zwei kleinen Federn nicht davonfliegen.
Sie werden von den Rippen im Zahnrad fixiert.
Da jetzt alles mit Fett verklebt war, ging das ja noch, aber nach der Reinigung sieht das schon anders aus.

Die Nabe mit den Lagern kam dann nach einem Bad mit Motorradreiniger erstmal eine halbe Stunde in's Ultraschallbad, danach kräftig mit Caramba (WD40 is aus) durchspülen, um das Wasser zu vertreiben.

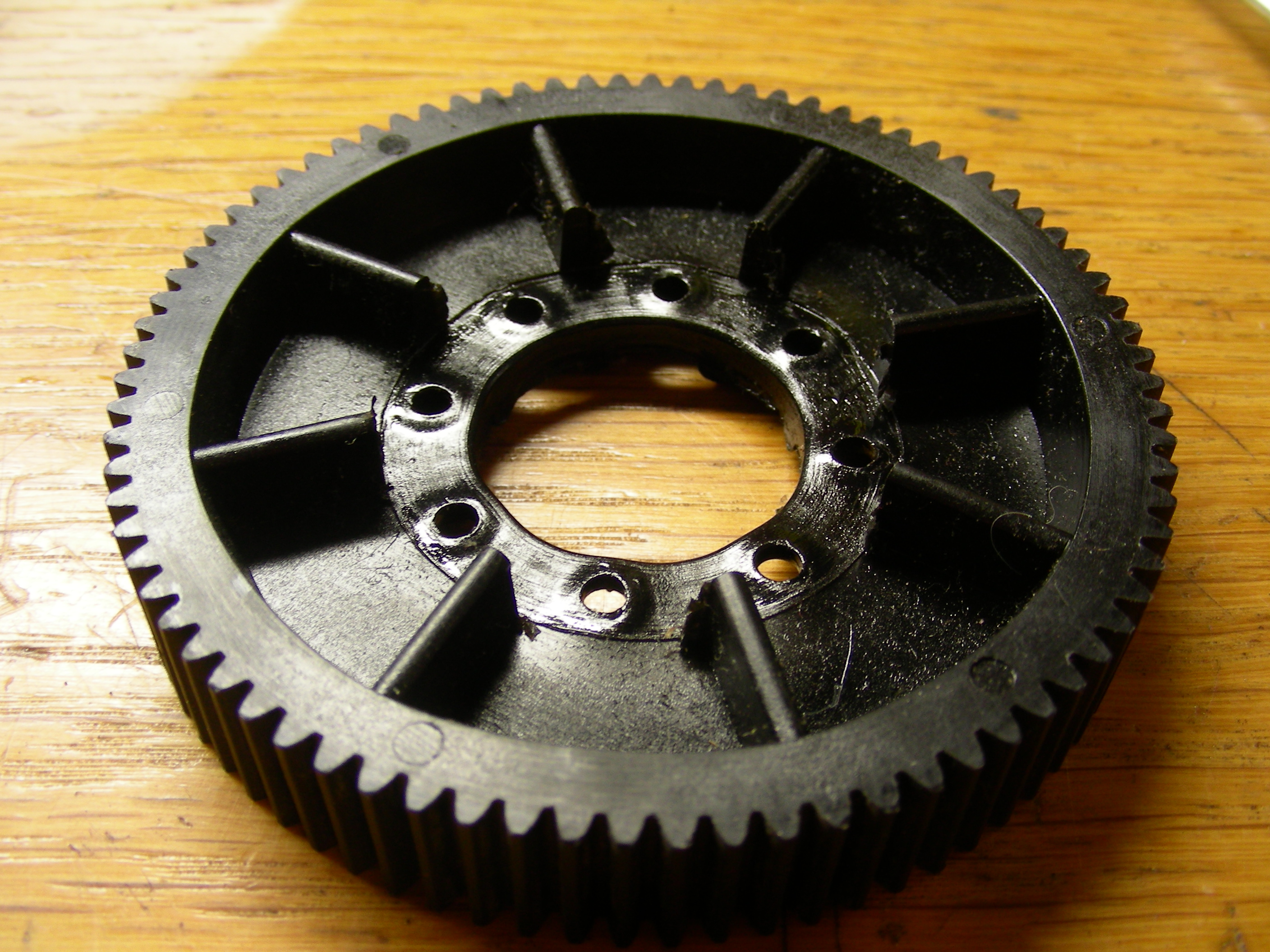

das Zahnrad ist im Bereich der Befestigungspunkte leicht aufgequollen, sieht ansonsten aber sehr gut aus

2012-12-12 21.55.25.jpg (1.94 MiB) 1726 mal betrachtet

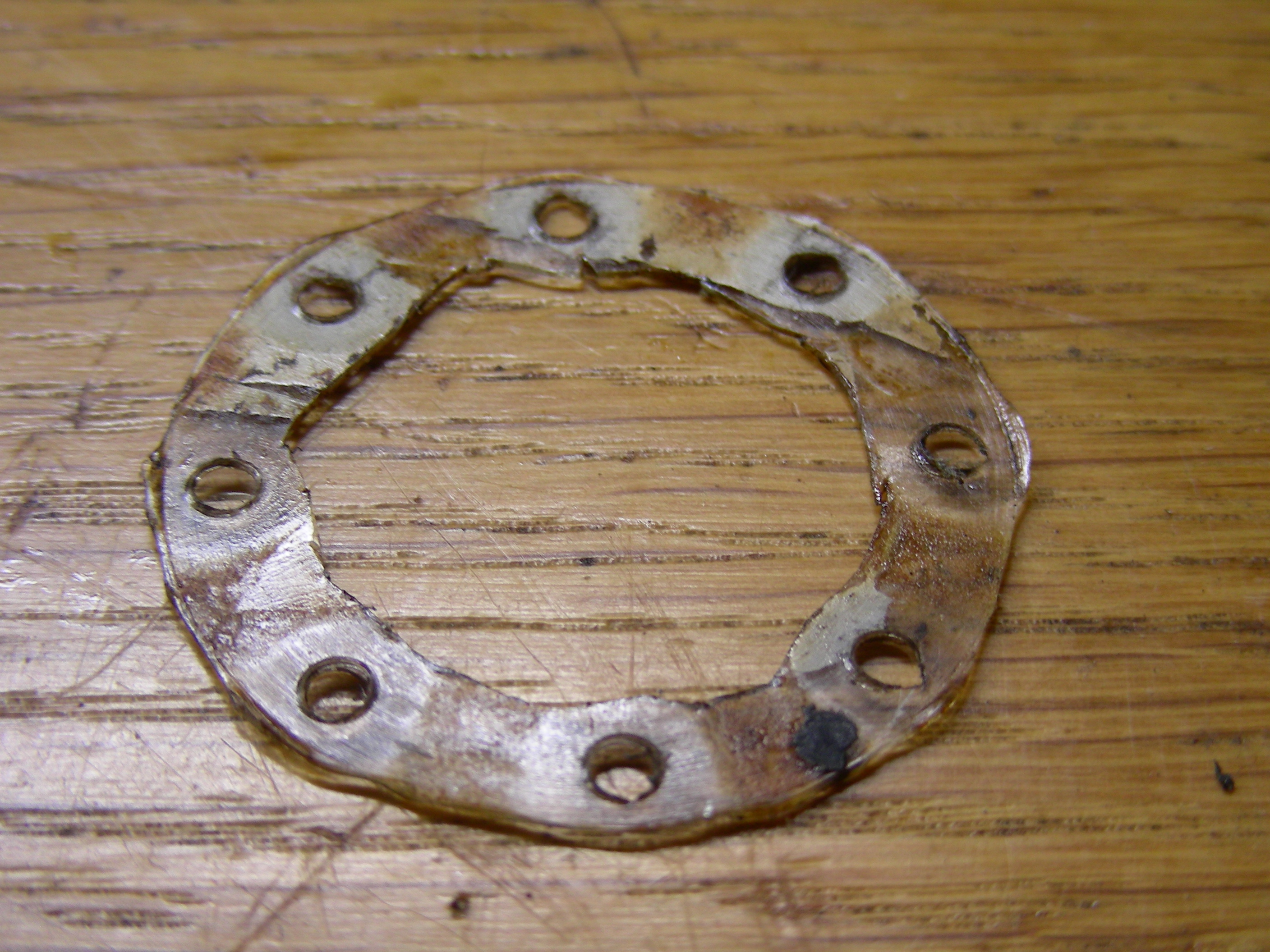

da ist eine Zwischenlage zwischen dem Zahnrad und der Nabe. Warum? sieht "selbstgeknabbert" aus...

2012-12-12 21.55.55.jpg (1.93 MiB) 1725 mal betrachtet

Freilaufnabe von unten. Seitlich stehen die erwähnten Federn heraus

2012-12-12 21.56.34.jpg (2.02 MiB) 1725 mal betrachtet

Die Teile des Freilaufs.

2012-12-12 22.00.25.jpg (1.93 MiB) 1726 mal betrachtet

Im Gegensatz zu meiner ersten Annahme sind hier keine Kugel, sondern vielmehr Stifte eingesetzt.
Dass überhaupt ein Freilauf vorhanden ist, deutet wieder auf ein spätes Modell hin, der Heli Boy hatte ursprünglich keinen.
Evtl. ist das auch ein Hinweis auf einen ursprünglich geplanten, aber nie realisierten Umbau auf die Bell222 oder die BO-105? dort wurden Freiläufe verbaut...

Jetzt läuft der Freilauf wieder ganz prima. Natürlich immer noch viel schwergängiger, als ein moderner Klemmrollenfreilauf, grosse Nachlaufzeiten erwarte ich da später nicht. Eine Autorotation könnte ... sportlich ausfallen...

[seitwaerts]

In der letzten Zeit hat sich einiges am Schlüter getan... aber der Reihe nach.

Erstmal ein paar Gewichtsangaben, die ich interessant finde:
Der Champion-Rotorkopf wiegt so wie weiter oben abgebildet mal eben 250g... das Heckgetriebe incl. der Blatthalter nochmals 100g

Ich hatte dann erstmal Teile bestellt: Gebläsegehäuse, Kanzel, Spantensatz, Tank. Gibt es alles über Helioldie.de
Ich möchte mich an dieser Stelle auch ganz herzlich bei Martin Greiner, Edwin Broda und Gerd Guzicki für ihre Hilfe bedanken.
Es war manchmal nicht einfach, durch den Teilehaufen durchzusteigen, Infos zu sammeln...

Ein paar Bilder? Klar

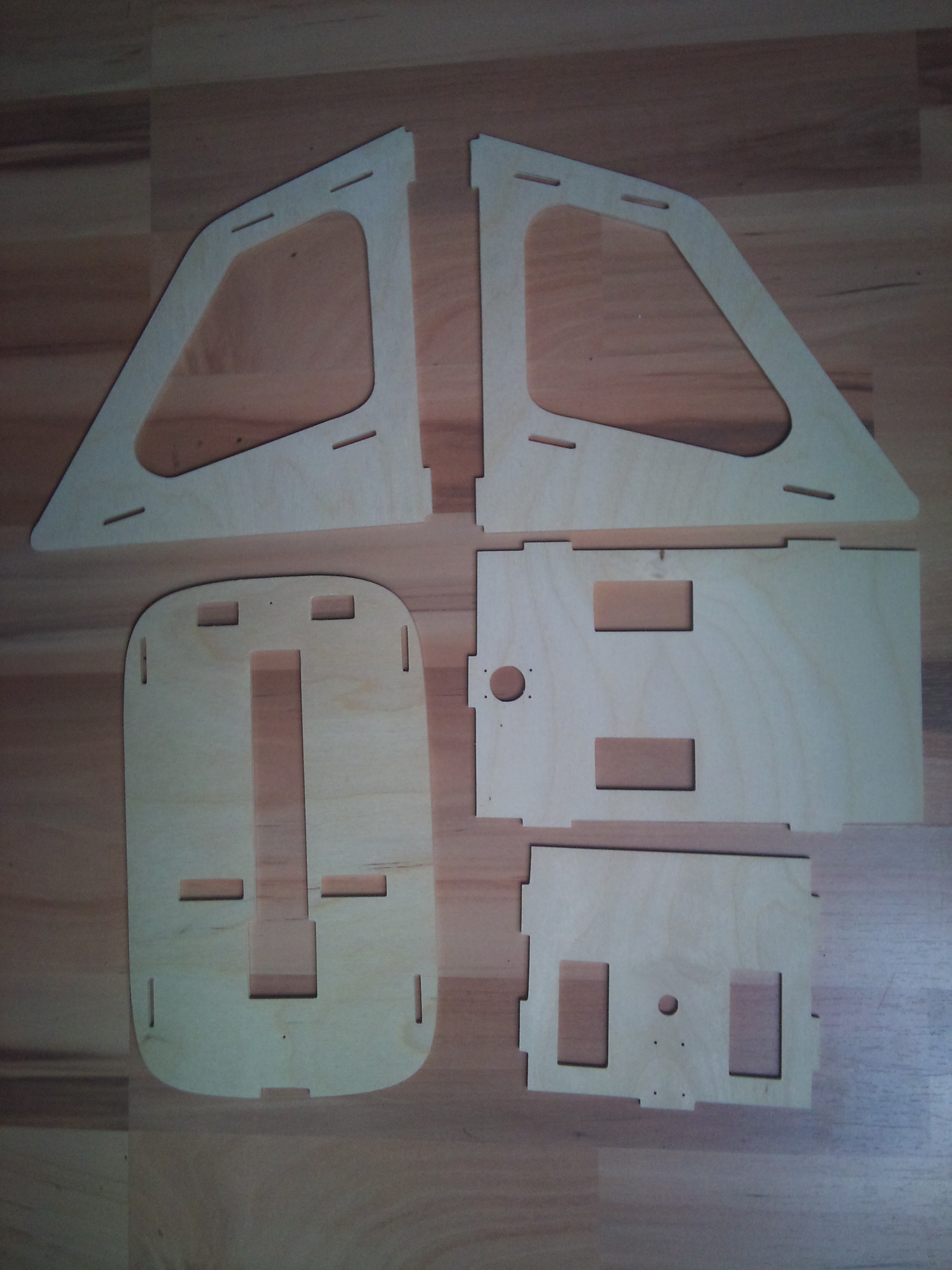

Der Spantensatz

2012-12-17 14.35.03.jpg (2.92 MiB) 1618 mal betrachtet

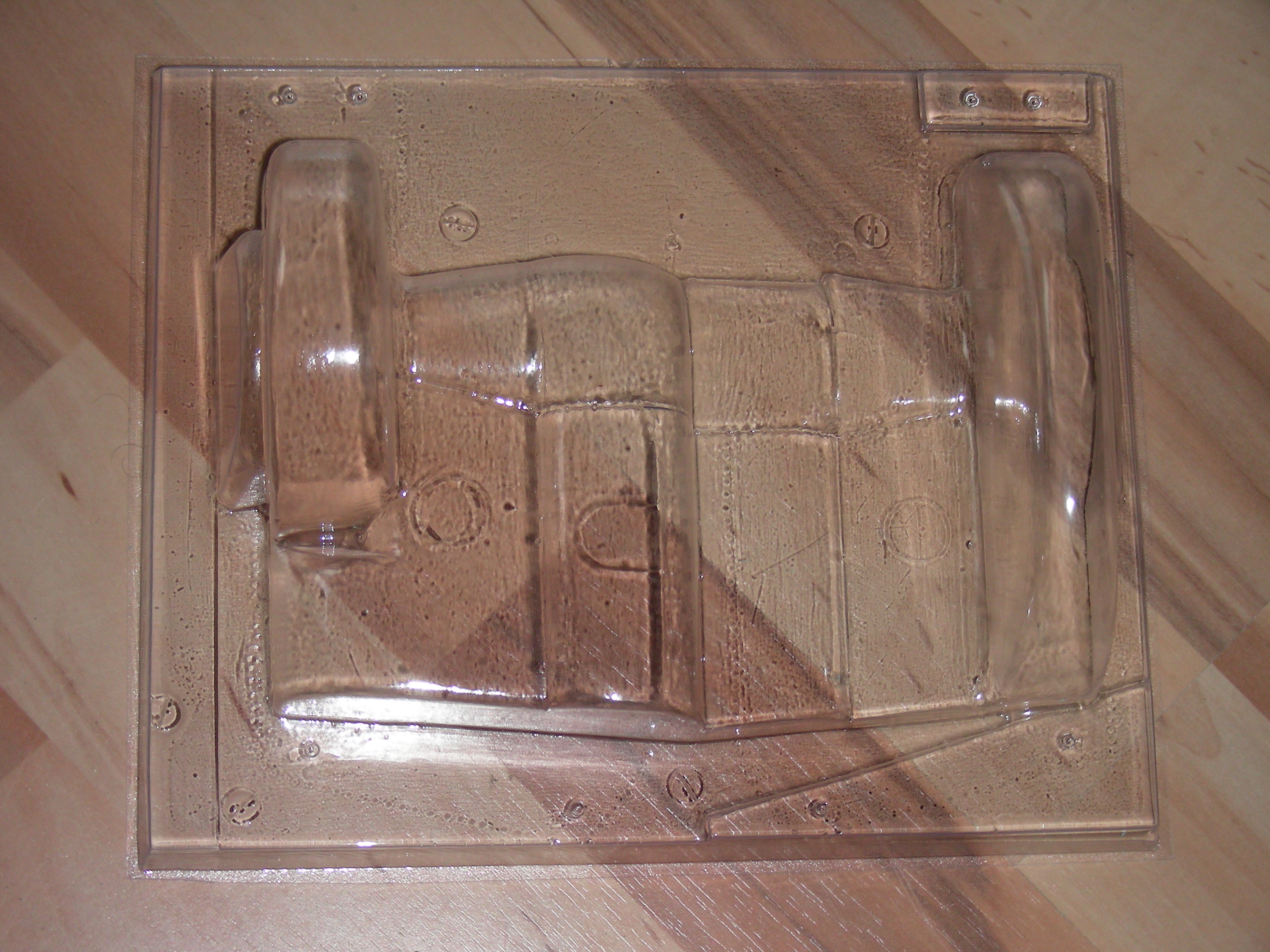

das Tiefziehteil für das Gebläsegehäuse

2012-12-19 16.05.47.jpg (2.14 MiB) 1618 mal betrachtet

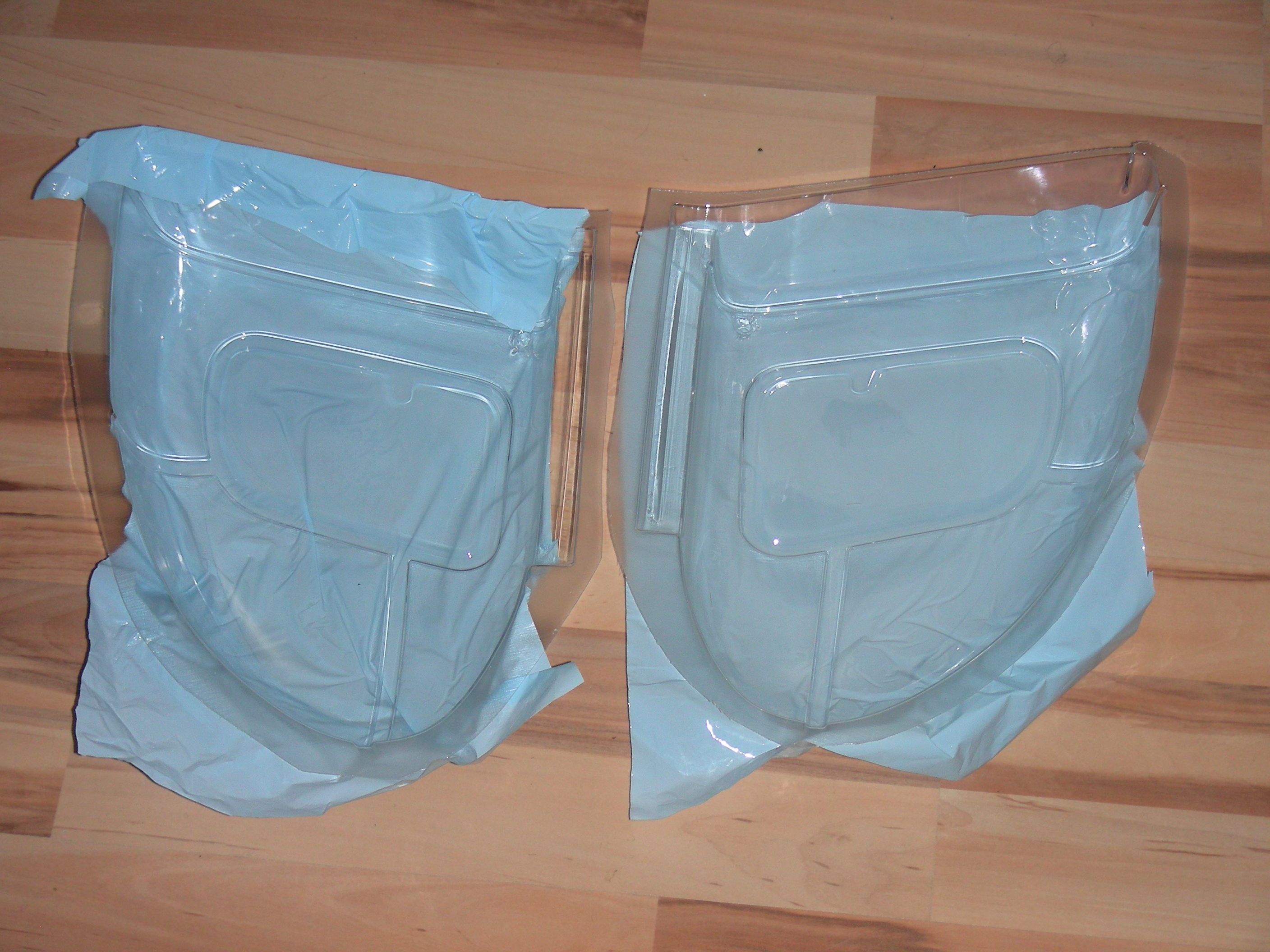

die Tiefziehteile für die Haube

2012-12-19 16.07.44.jpg (2.03 MiB) 1620 mal betrachtet

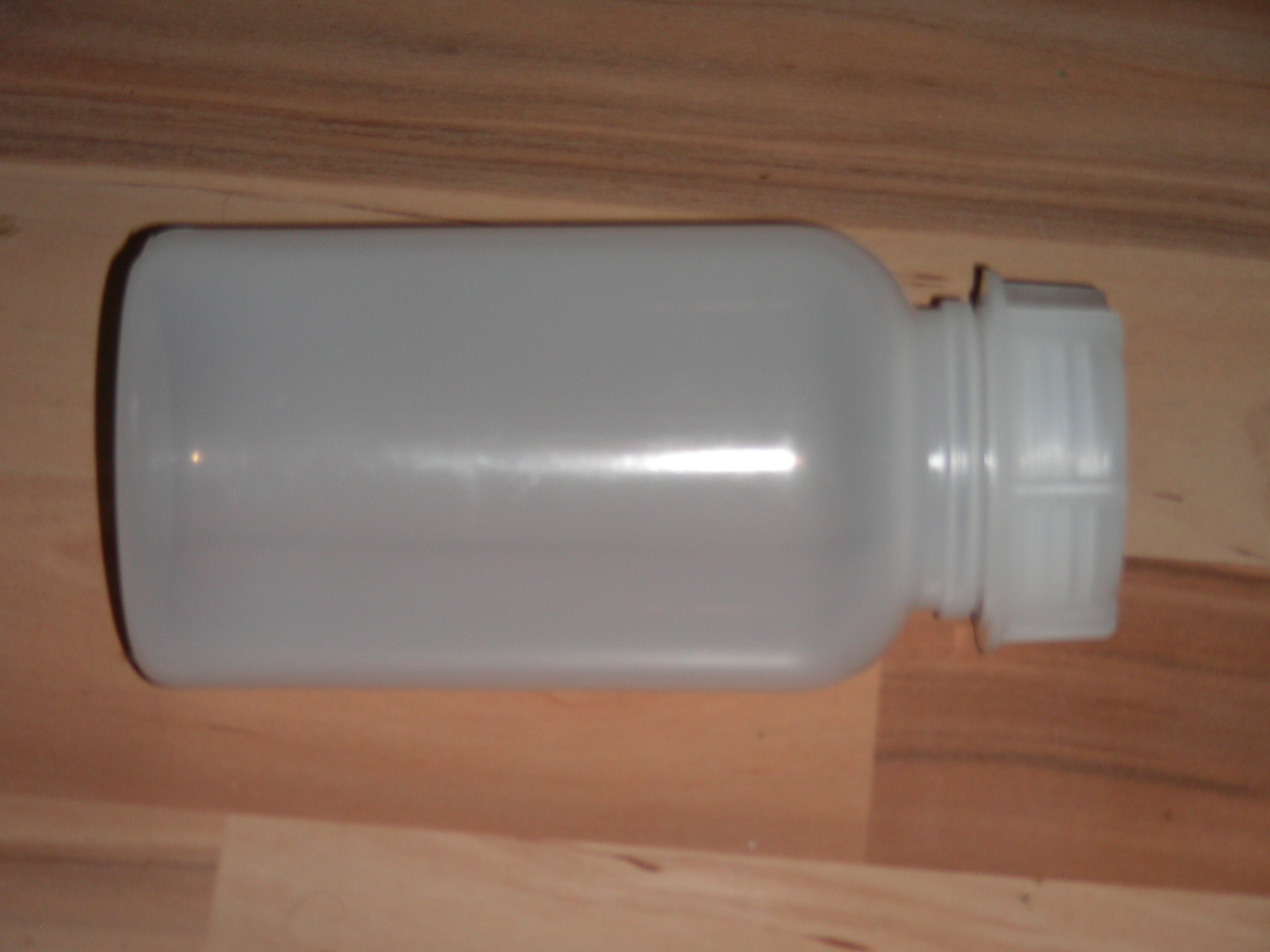

und natürlich der Tank...

2012-12-19 16.06.41.jpg (1.99 MiB) 1619 mal betrachtet

Die Qualität der Tiefziehteile wie auch des Spantensatzes ist einwandfrei.

Es ging dann erstmal dem Champion-Kopf an den Kragen.
Gute Güte, Herr Schlüter, das Ding ist echte deutsche Ingenieursarbeit!

Die Blatthalter runter, alle Schrauben raus (pro Blatthalter sind das sechs Stück!) und die Lager ziehen.
Zwischen den beiden Radiallagern sitzt noch ein Distanzring, dieser ist (jetzt wird die mächtige Anzahl der Schrauben klar) mit dem Blatthalter verschraubt. Na, hab ich mich darauf gefreut, diesen Ring wieder einzusetzen...

2012-12-13 11.43.39.jpg (1.91 MiB) 1612 mal betrachtet

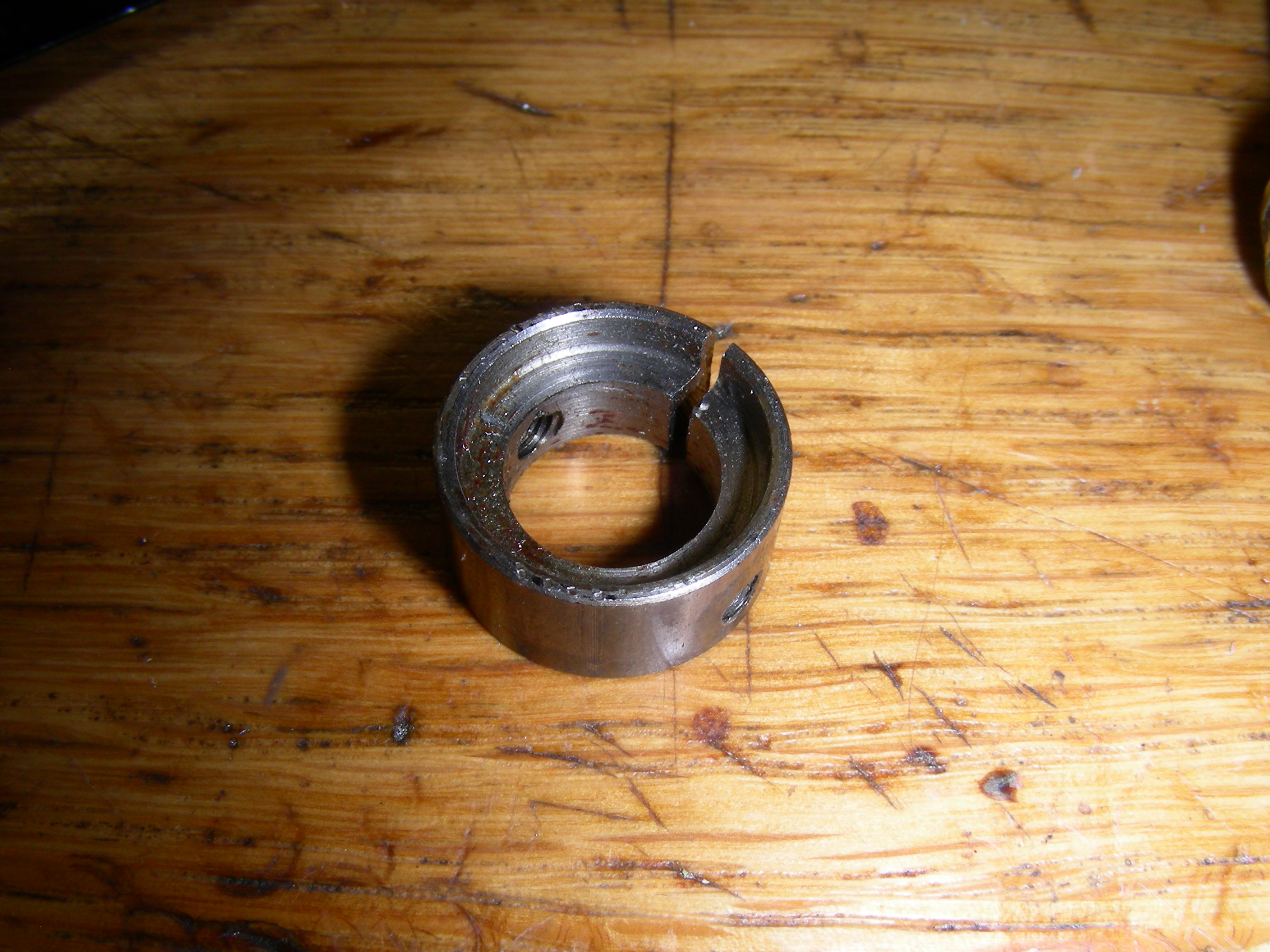

Der Ring hat zwei verschieden tiefe Einstiche, beim Zerlegen also aufpassen, wie herum die eingesetzt sind (der kleine Einstich zeigt nach Aussen, zum Blatt hin)

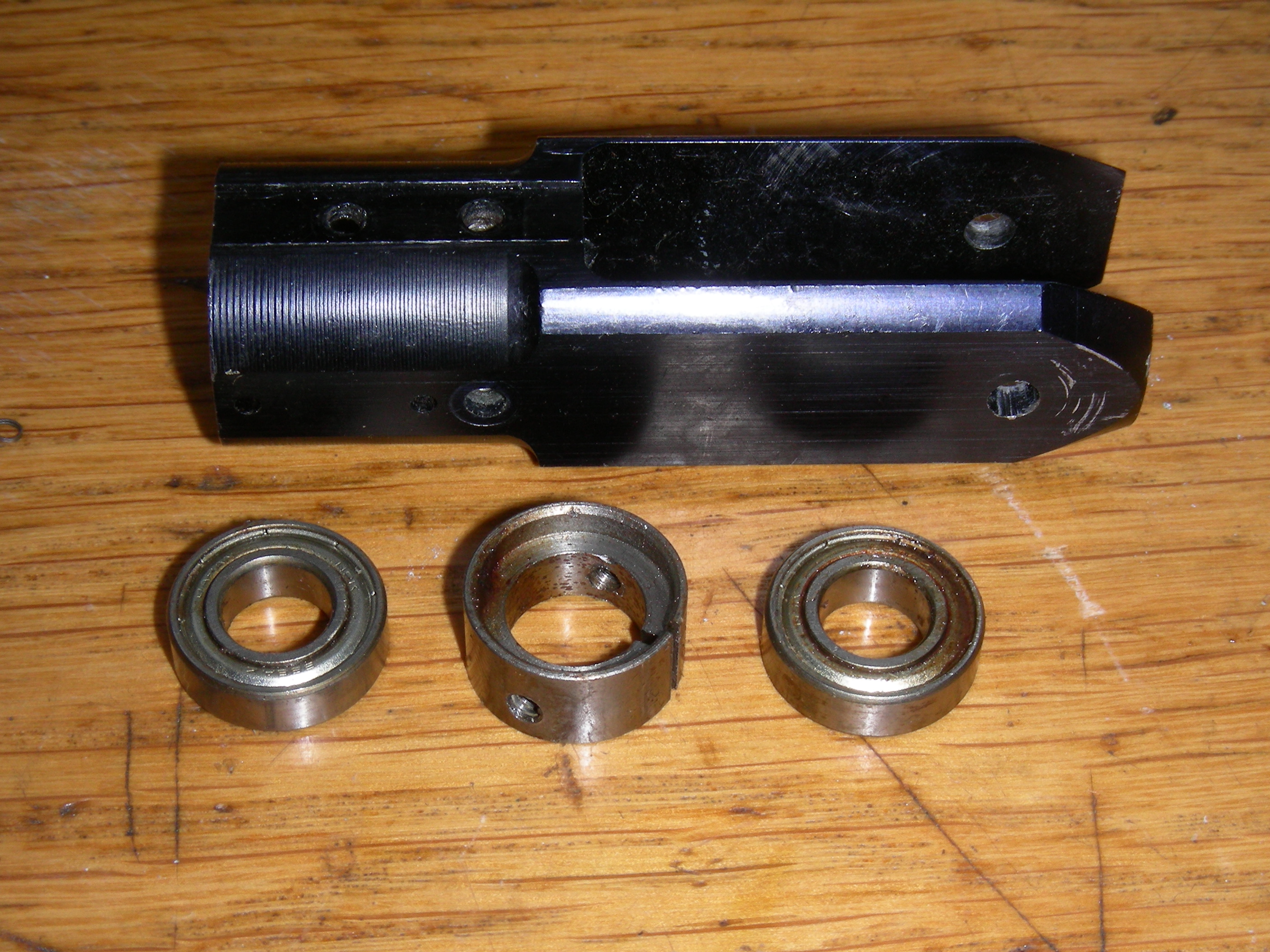

Der Distanzring zwischen den Radiallagern. Auf den Einstich ist beim Einabu zu achten!

2013-01-06 22.58.07.jpg (1.97 MiB) 1618 mal betrachtet

Die Radiallager wurden durch Neue (mit Gummidichtscheibe) ersetzt, da sie hakten, die Axiallager konnten jedoch nach gründlicher Reinigung bleiben.
Die Dämpfergummis waren total verhärtet. Nun gäbe es zwar noch den Trick mit dem Vollwaschgang bei 90° (kein Witz, das funktioniert, macht harte Gummiteile wieder weich wie am ersten Tag), aber ich hatte noch graue Dämpfergummis vom 500er Rex, die passen mechanisch wunderbar, und sie sind weich genug.
Die Lager in den Mischhebeln an den Blatthaltern, sowie die Lager im Zentralstück wurden gut gereinigt, und weiterverwendet.
Bei den LAgern in den Mischhebeln fiel auf, dass sie schwergängig waren, was an einem nicht ganz sachgemässen Zusammenbau beim Vorgänger lag. Sie waren leicht verspannt, offensichtlich jedoch noch in Ordnung, denn danach liefen sie wieder schön leicht.

[seitwaerts]

Als nächstes hatte ich mir den Heckrotor vorgenommen.
Im Grossen und Ganzen blieb es bei einer gründlichen Reinigung, die Lager sind durch die geschlossene Bauweise gut geschützt.

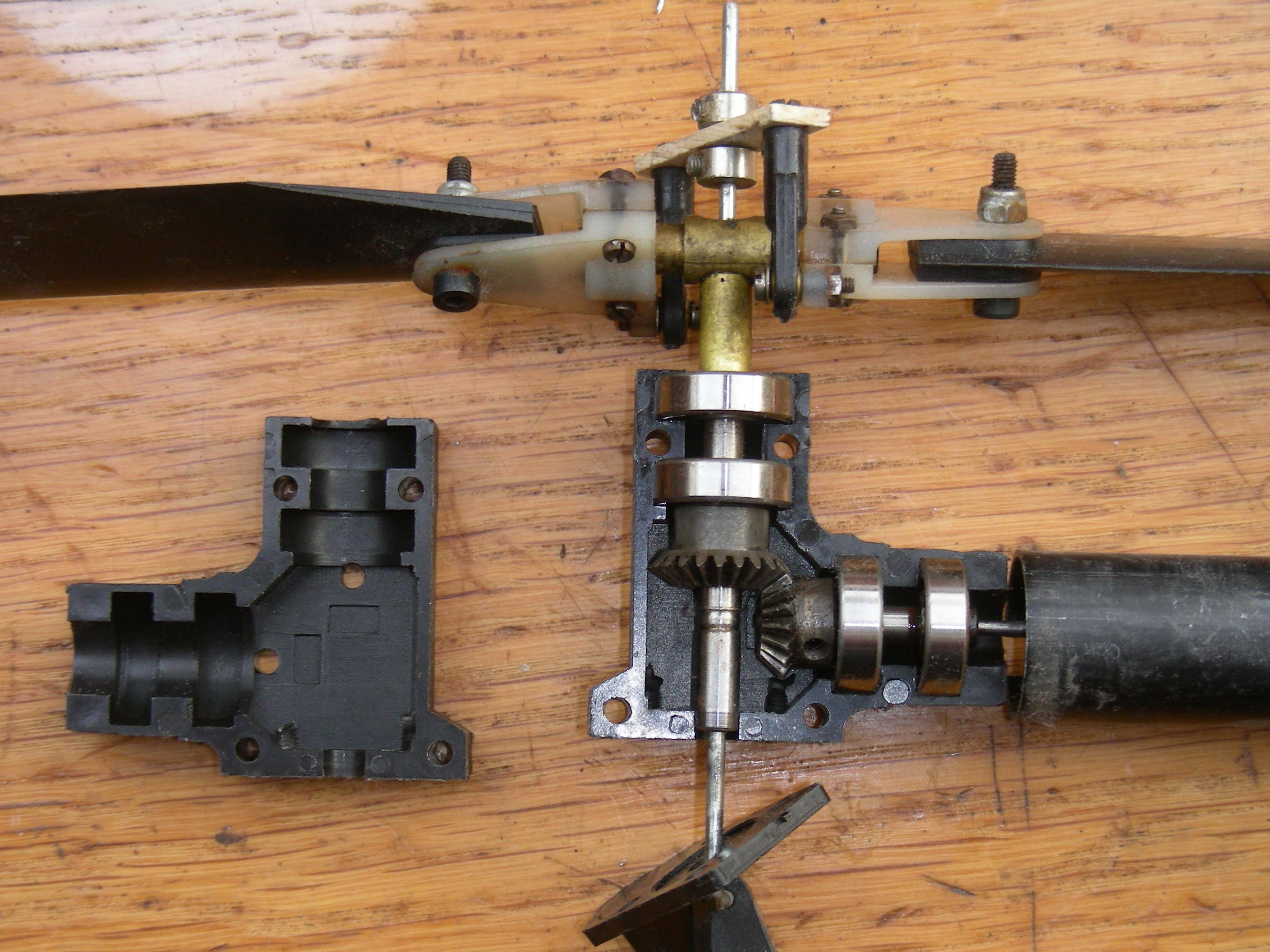

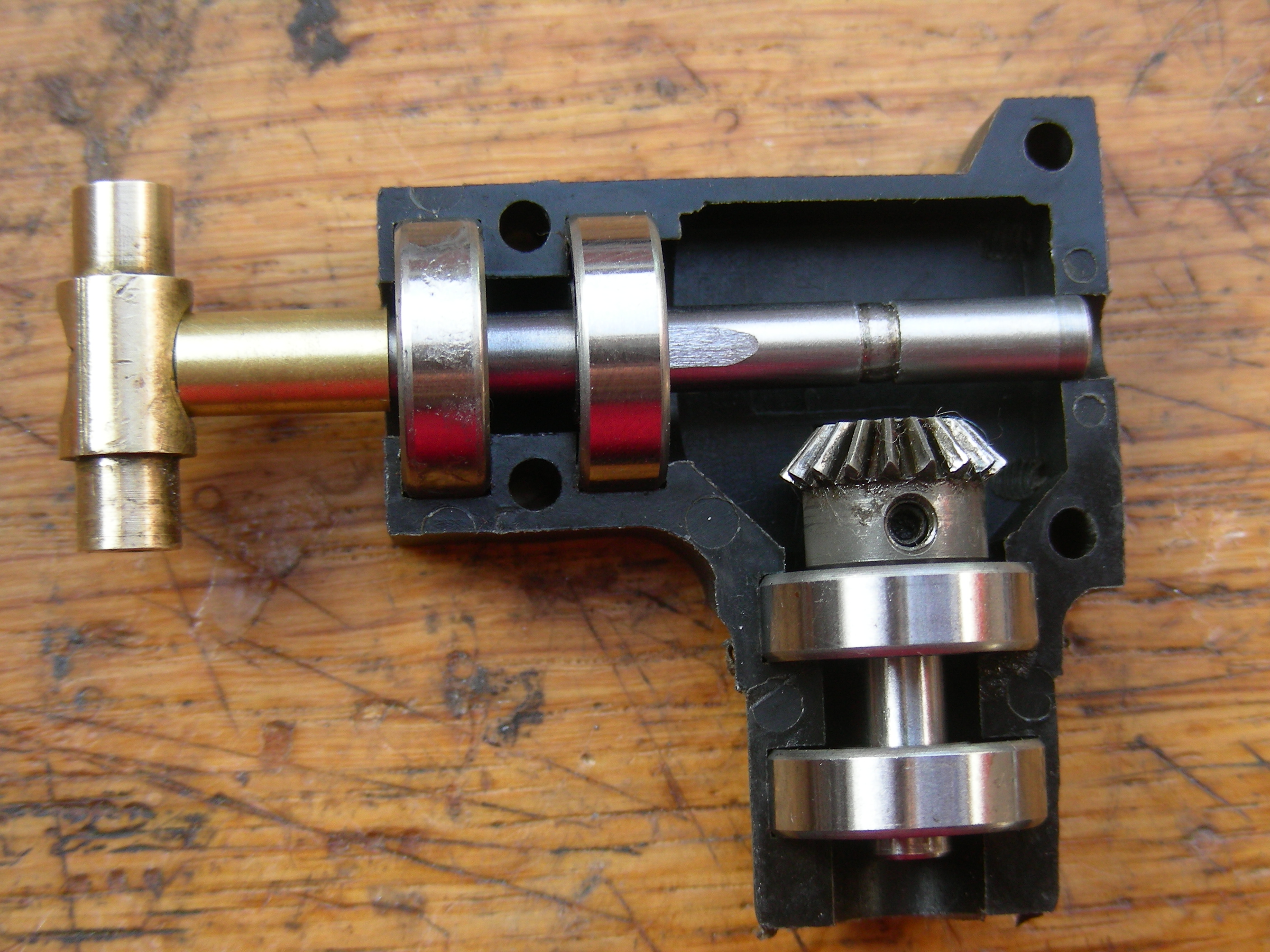

Das Heckgetriebe von Innen

2013-01-24 13.43.53.jpg (2.08 MiB) 1607 mal betrachtet

Die Lager in den Blatthaltern waren nicht gesund, ich konnte sie durch Lager aus dem Fundus ersetzen.
Bei der doch recht massiven Bauweise fällt auf, dass die Blatthalter mit je 4,4g aussergewöhnlich leicht ausfallen, im Verhältnis zum Rest.

Für das Heckgetriebe fand ich im Netz eine wunderschönes Dokument, das ein paar gute Tips beinhaltet.
Setzt man das Getriebe zusammen und verschliesst das Gehäuse, ist es schwer, die Antriebswelle in der Eingangswelle richtig zu fixieren.
Also, was tun?

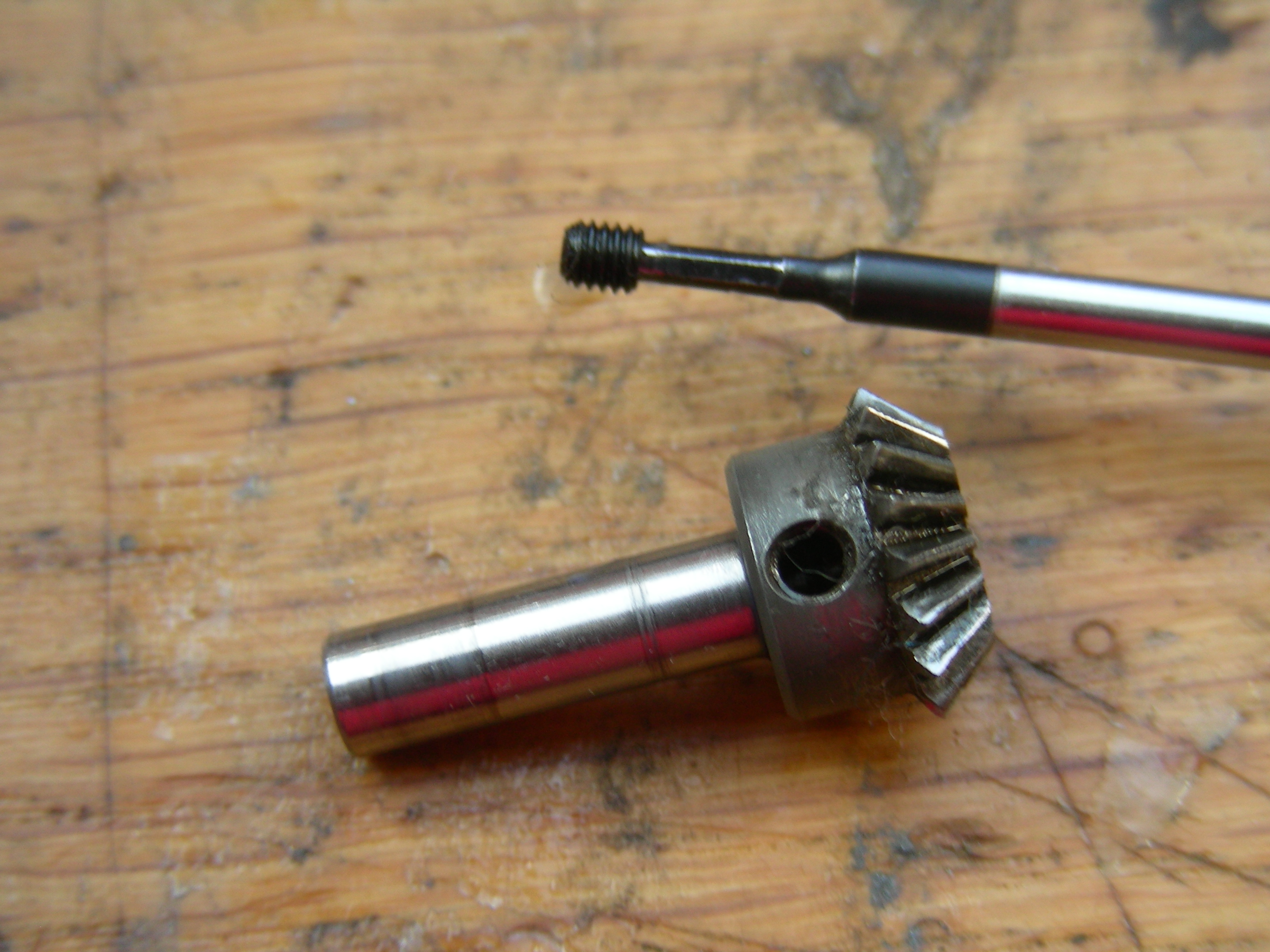

Als erstes die Eingangswelle in dem Bereich, in dem das Kegelrad sitzt,mit Loctite (mittelfest reicht) einschmieren, das Zahnrad aufschieben, und die Madenschraube erstmal so reindrehen, dass es am richtigen Fleck auf der Welle gehalten wird (die Bohrung in der Welle muss mit der im Zahnrad fluchten!)
Das sieht so aus:

2013-01-24 13.06.53.jpg (2.01 MiB) 1607 mal betrachtet

2013-01-24 13.07.38.jpg (1.86 MiB) 1606 mal betrachtet

2013-01-24 13.08.55.jpg (1.79 MiB) 1607 mal betrachtet

Dadurch sitzt nach einer Weile das Zahnrad fest genug auf der Welle, dass man nachher die Madenschraube (bei geschlossenem Getriebegehäuse) rausdrehen kann.
Die Heckantriebswelle kann dann entspannt eingeführt, die Madenschraube mit Loctite versehen wieder eingedreht werden.
Das erleichtert auch eine zukünftig anstehende Wartung.

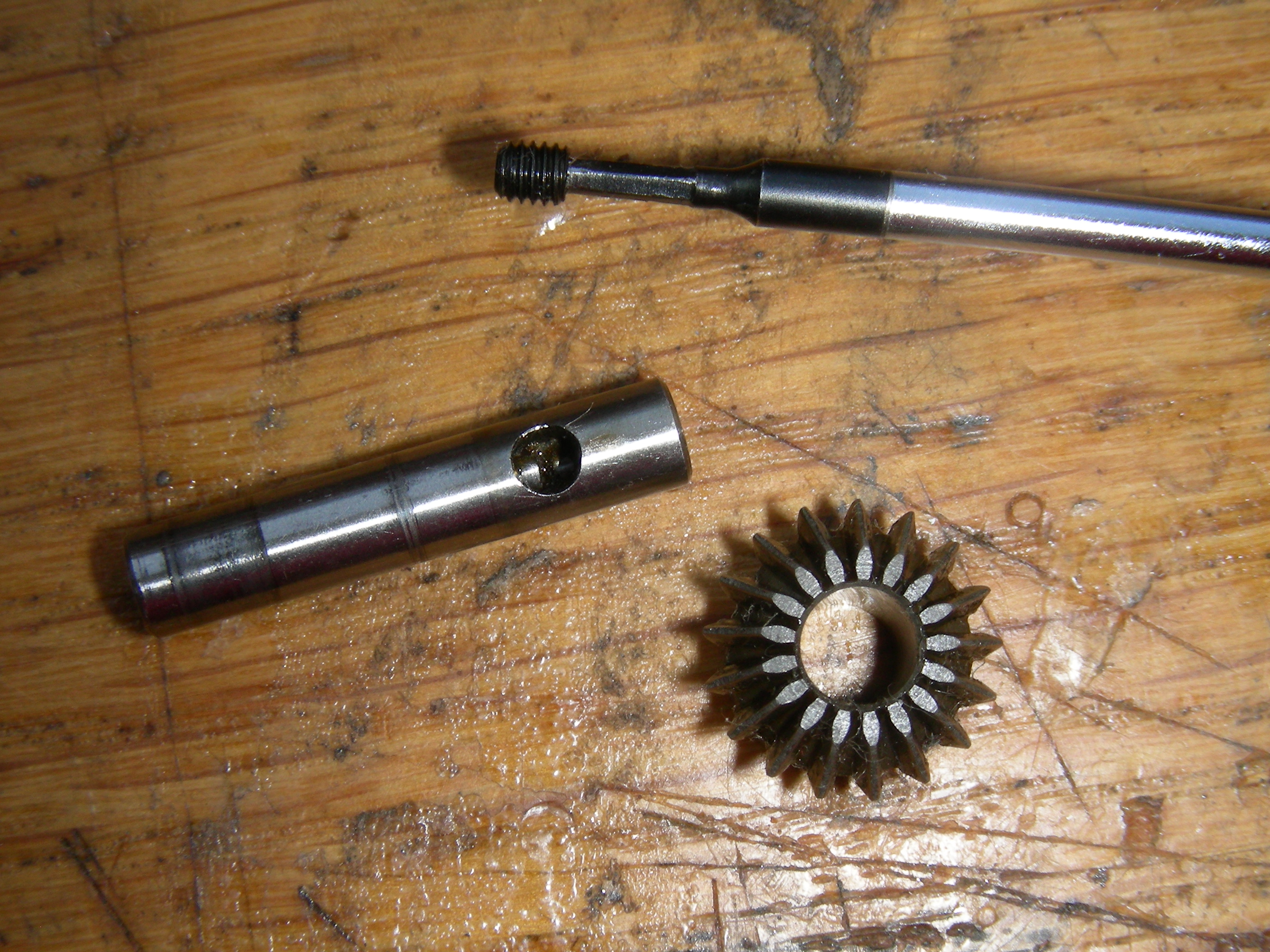

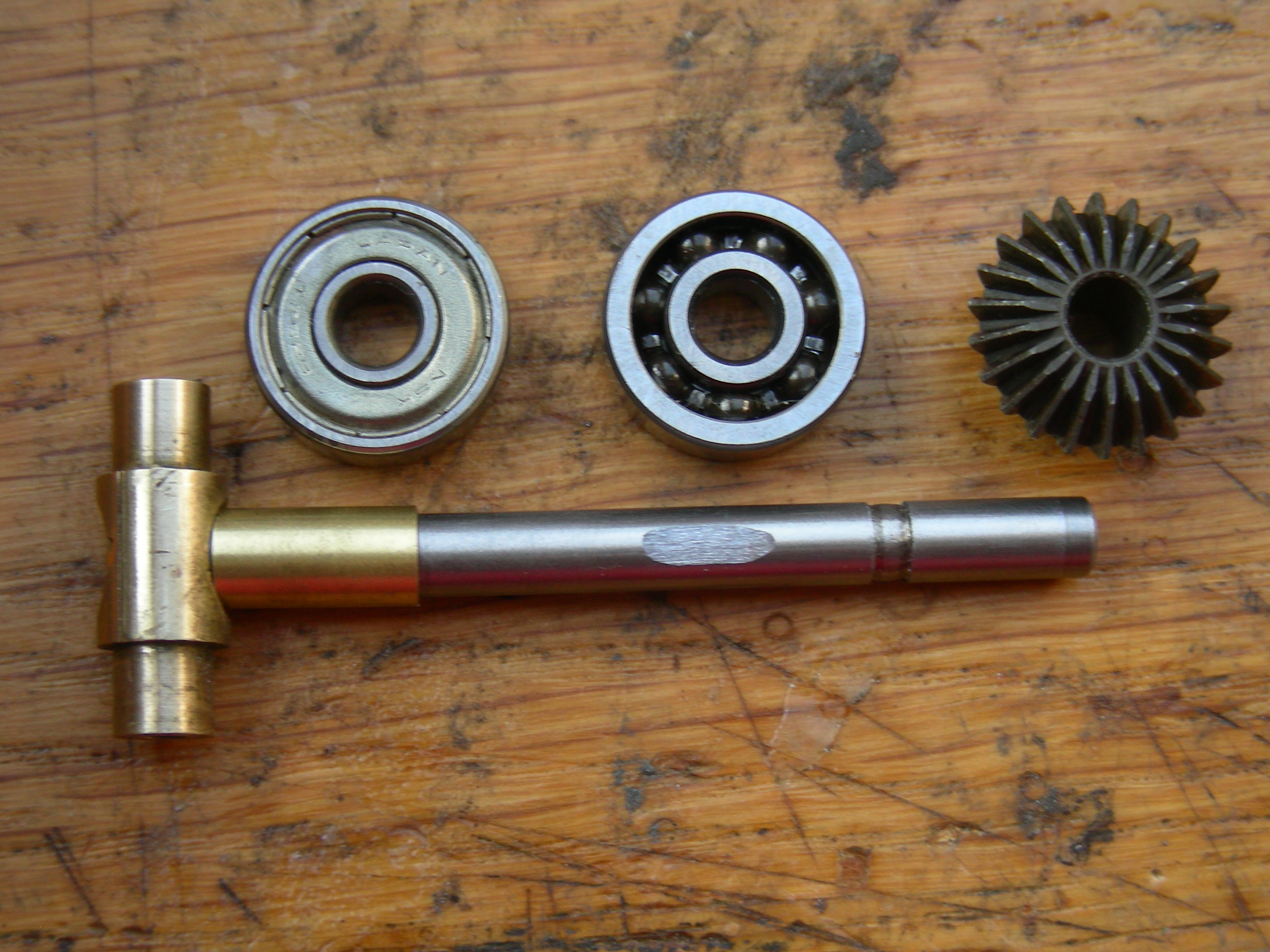

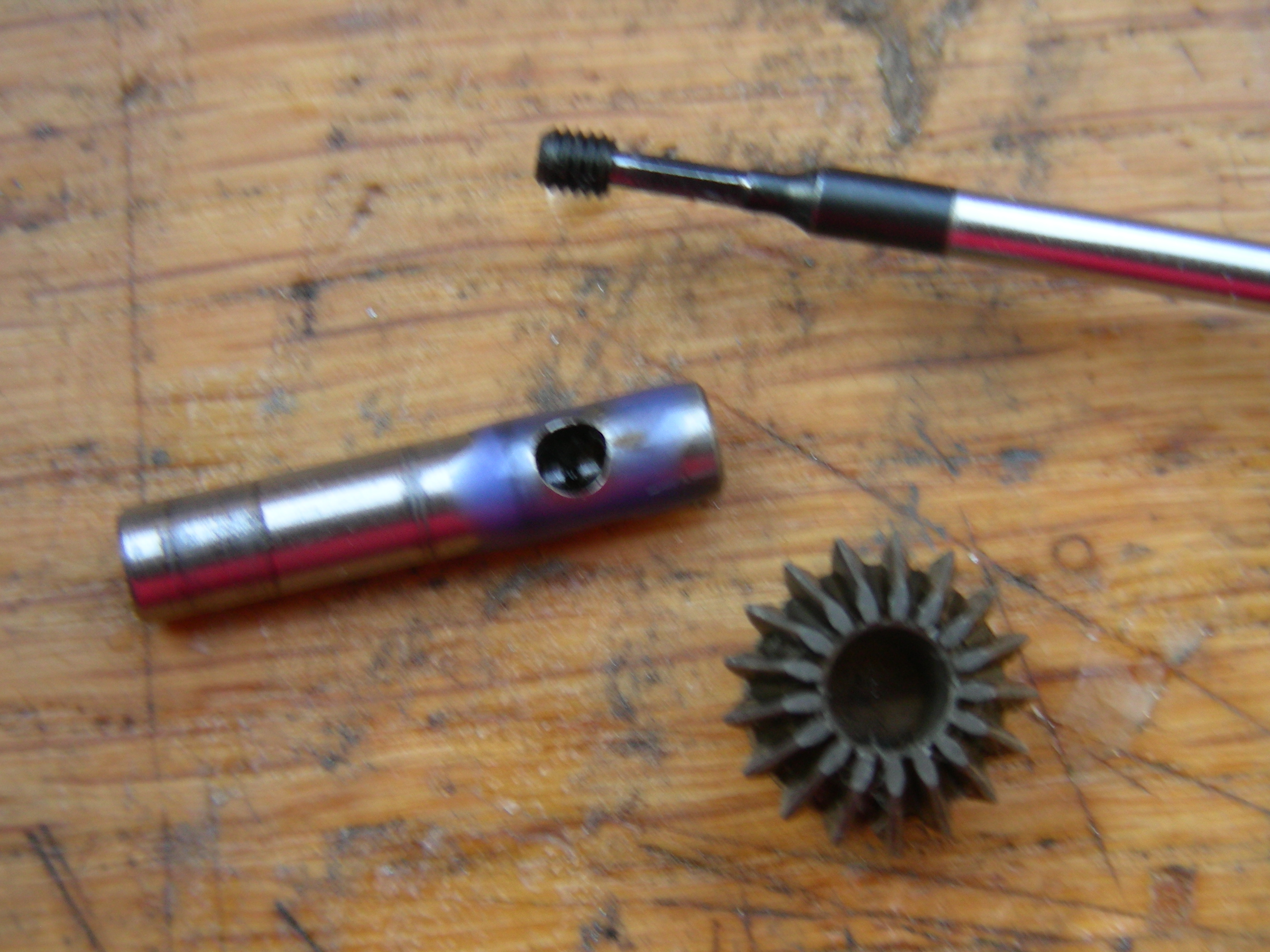

Etwas ähnliches gibt es auch für die Ausgangswelle:
Da diese (für den Pitchdraht) durchbohrt ist, ist sie relativ empfindlich, sollte man die Madenschraube für das Kegelrad zu fest anziehen. Also wird eine Abflachung für die Madenschraube angeschliffen.

2013-01-24 13.43.17.jpg (1.9 MiB) 1607 mal betrachtet

Mehr Sorge bereitete mir die Pitchbrücke für den Heckrotor.
Das Original war nicht mehr vorhanden, es gab nur einen (zerbröselten) Nachbau mit ungenauen Massen. Also kam die Laubsäge wieder zum Einsatz.

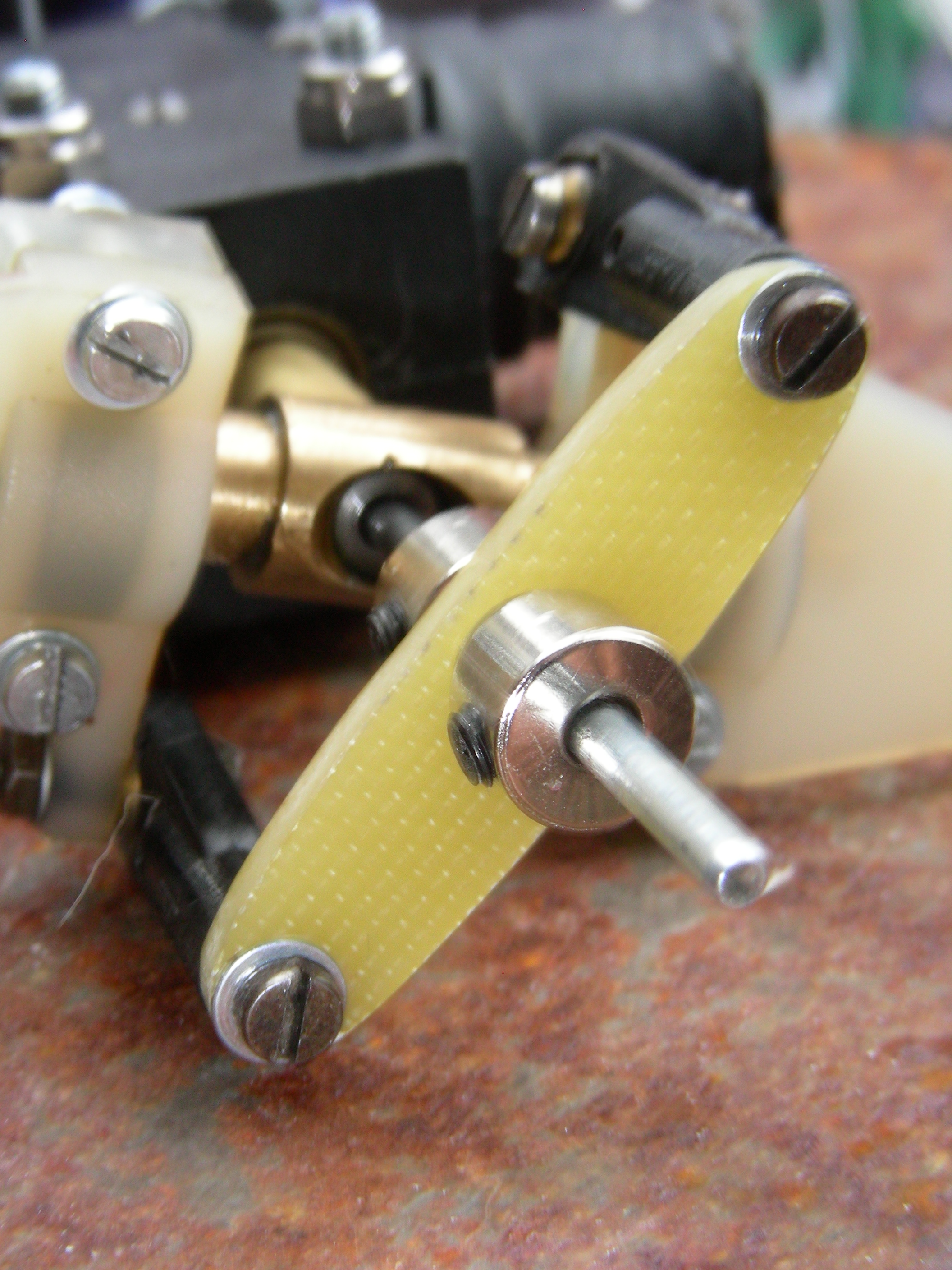

Insgesamt brauchte es drei Versuche, die vierte Version passte dann, und hat sogar ein Kugellager in der Mitte

der erste Versuch

2013-02-02 15.32.33.jpg (2.15 MiB) 1606 mal betrachtet

(hier fällt mir auf, dass ich die endgültige Version bislang nicht fotografiert habe... reiche ich bei Interesse nach...)

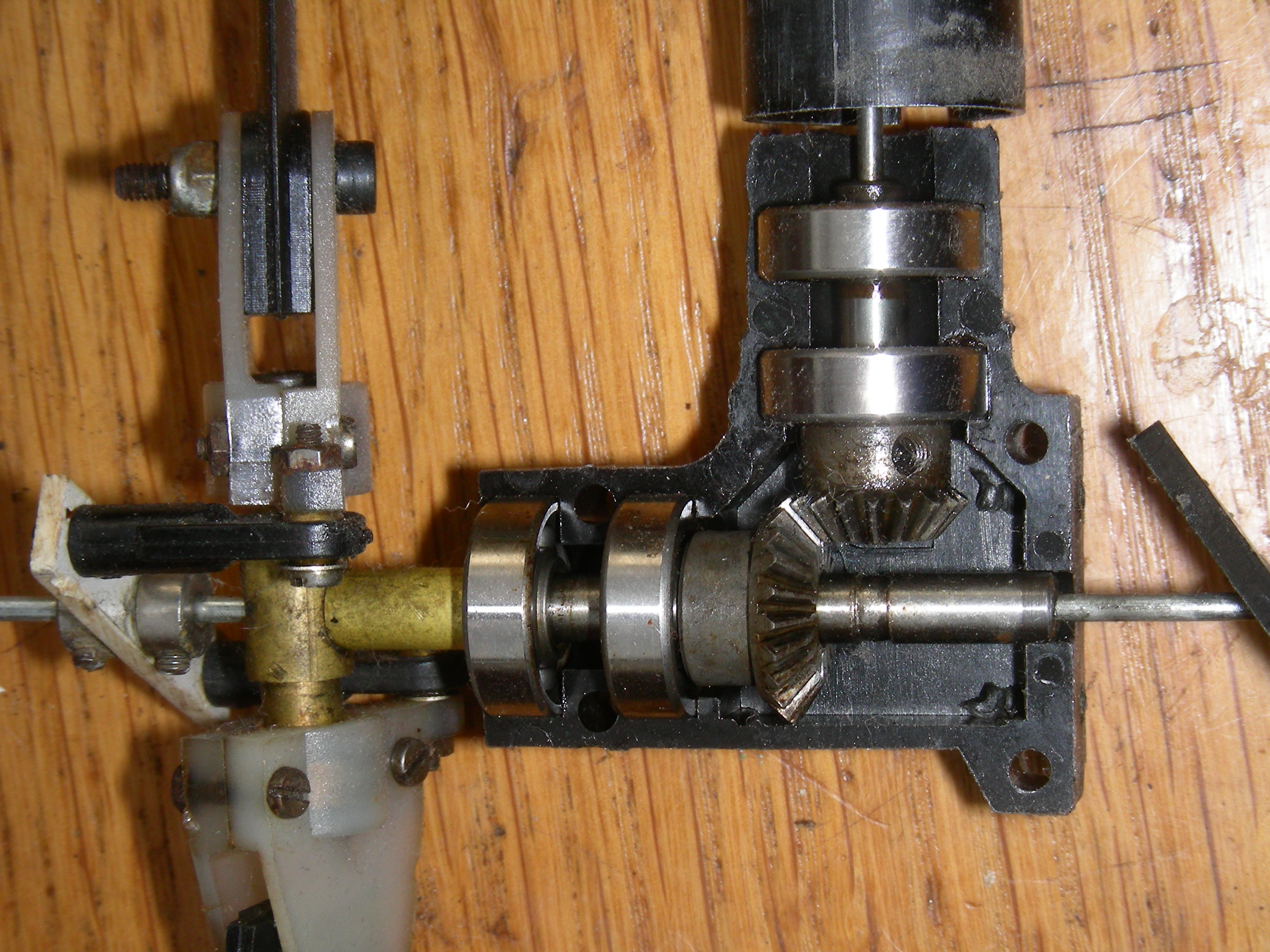

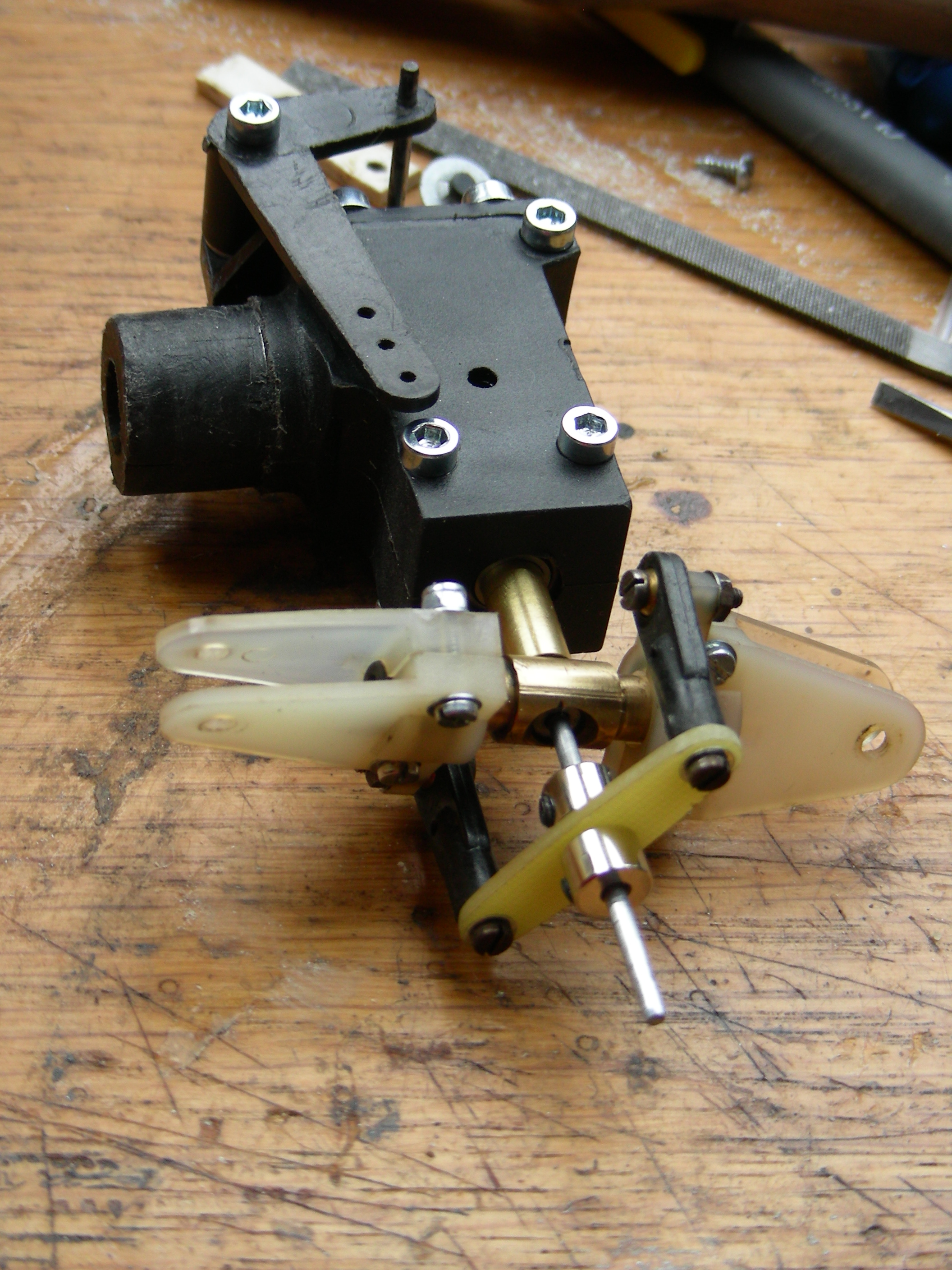

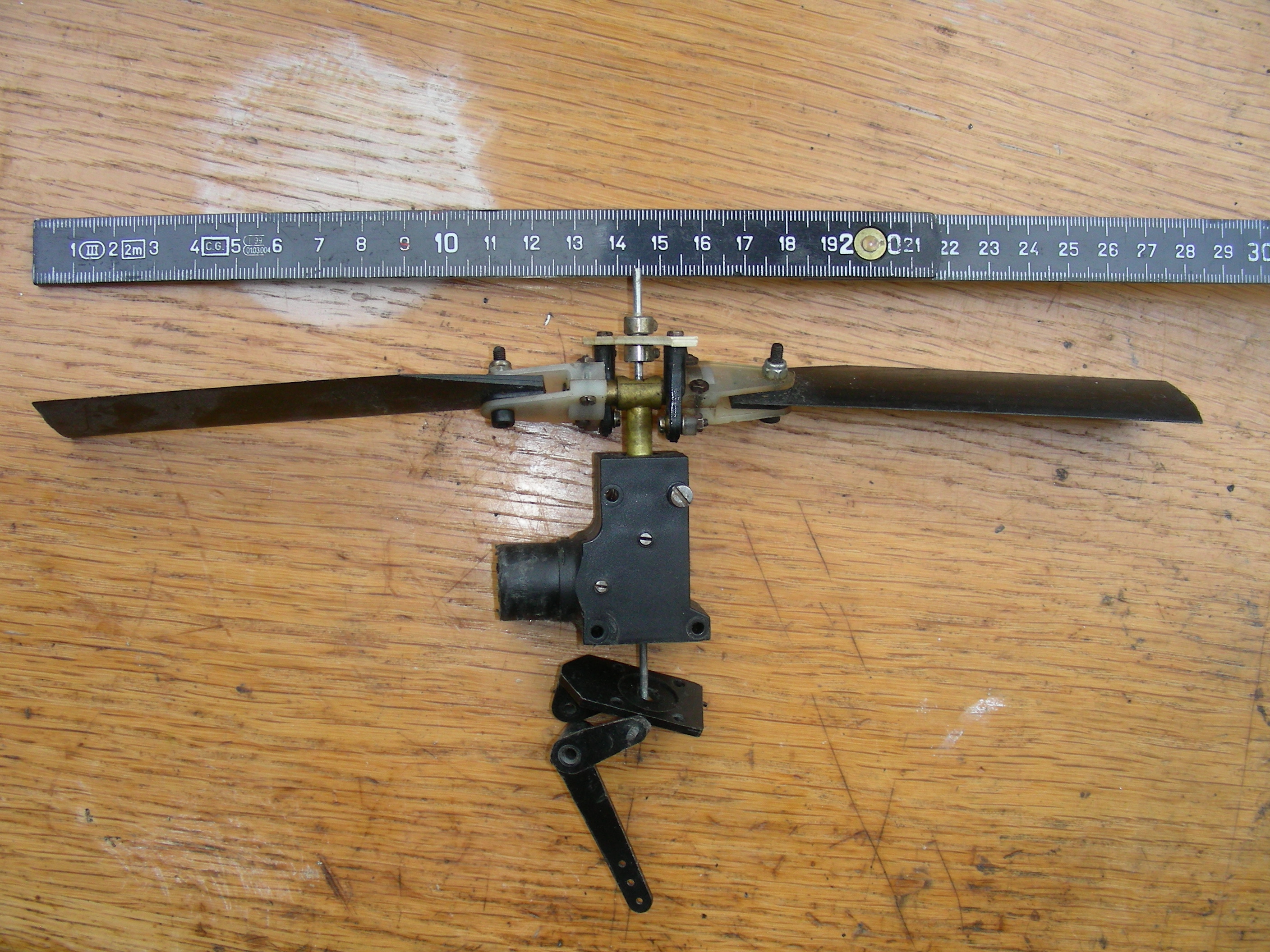

der komplette Heckantrieb, 100g schwer

2013-01-26 15.23.36.jpg (1.83 MiB) 1606 mal betrachtet

[seitwaerts]

Wo geht's weiter?

Sämtliche Metallteile wurden jetzt gereinigt.
Blanke Aluteile (Chassisplatinen, Abstandhalter, Landekufen& -bügel) wurden mit Schleifvlies gereinigt.
Stahlteile bekamen ein Colabad. Es gibt einige wenige Colamarken, die Phosphorsäure enthalten, diese wird dafür benötigt.
Ich hätte die Teile auch abbürsten/ -schleifen und anschliessend neu brünieren können.
Aber das wollte ich nicht. Ich bin eigenwillig

Ein Beispiel, wie das dann aussieht:

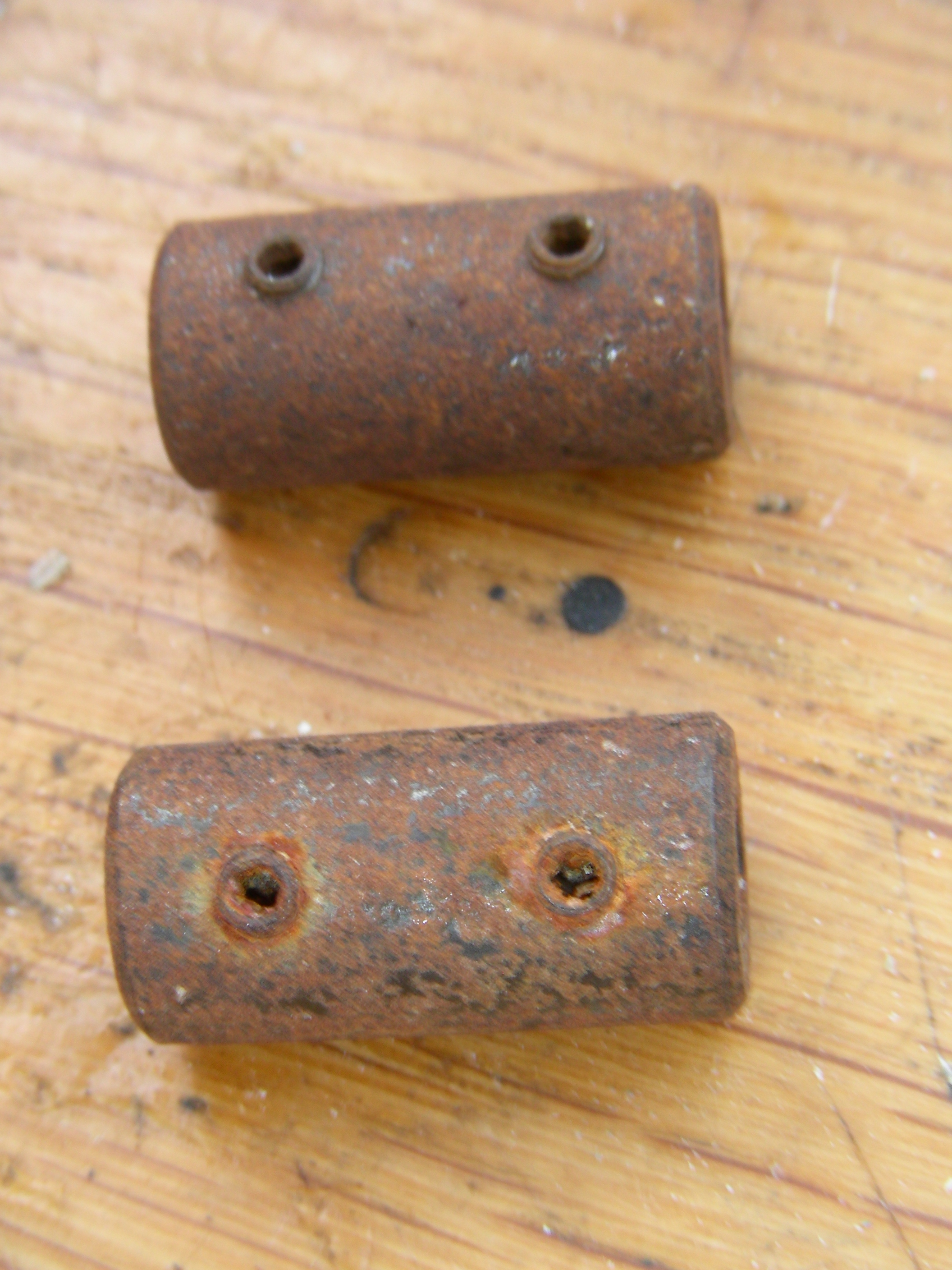

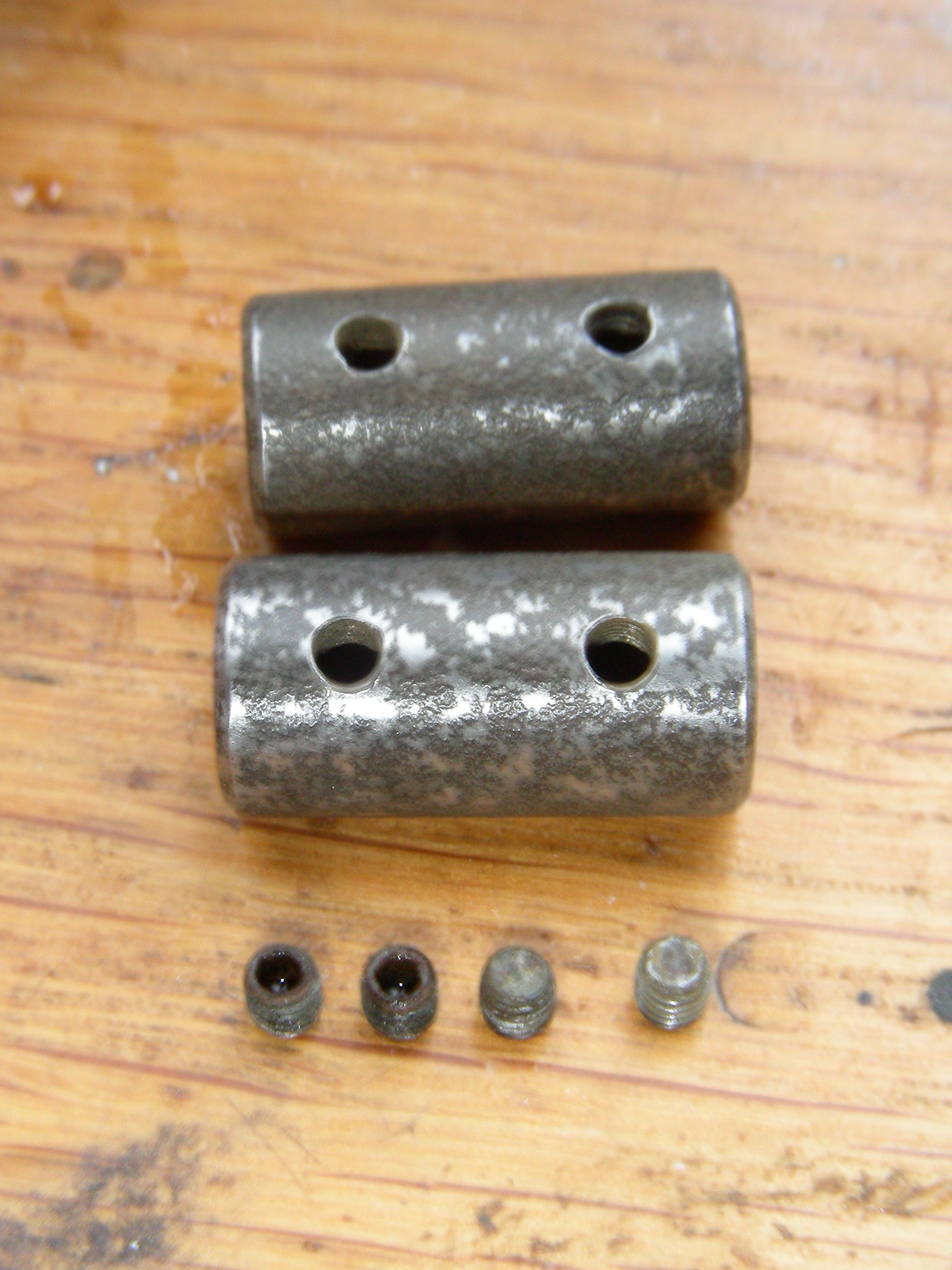

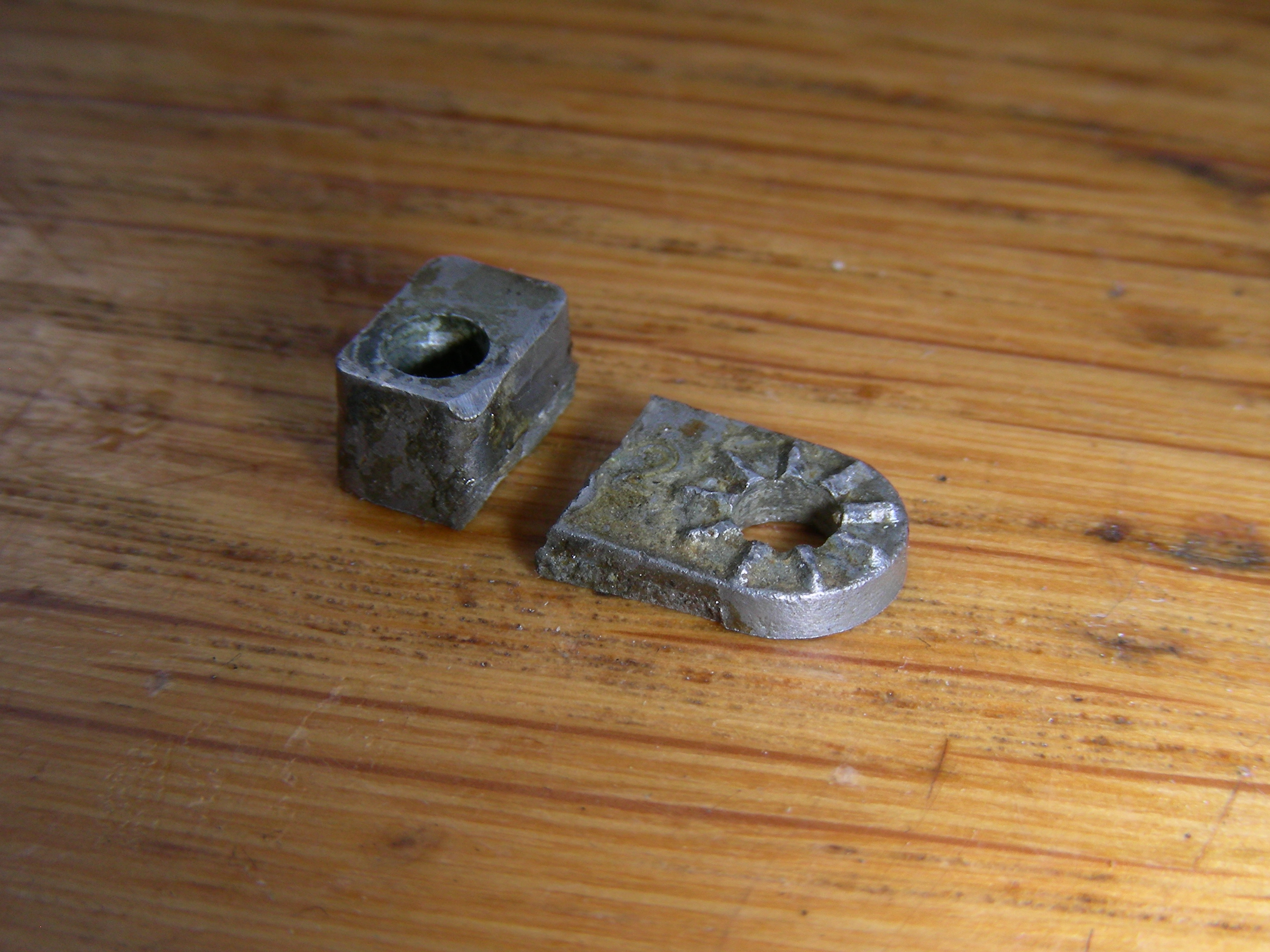

Gewichte auf der Paddelstange, vorher

2013-01-31 15.55.58.jpg (1.98 MiB) 1601 mal betrachtet

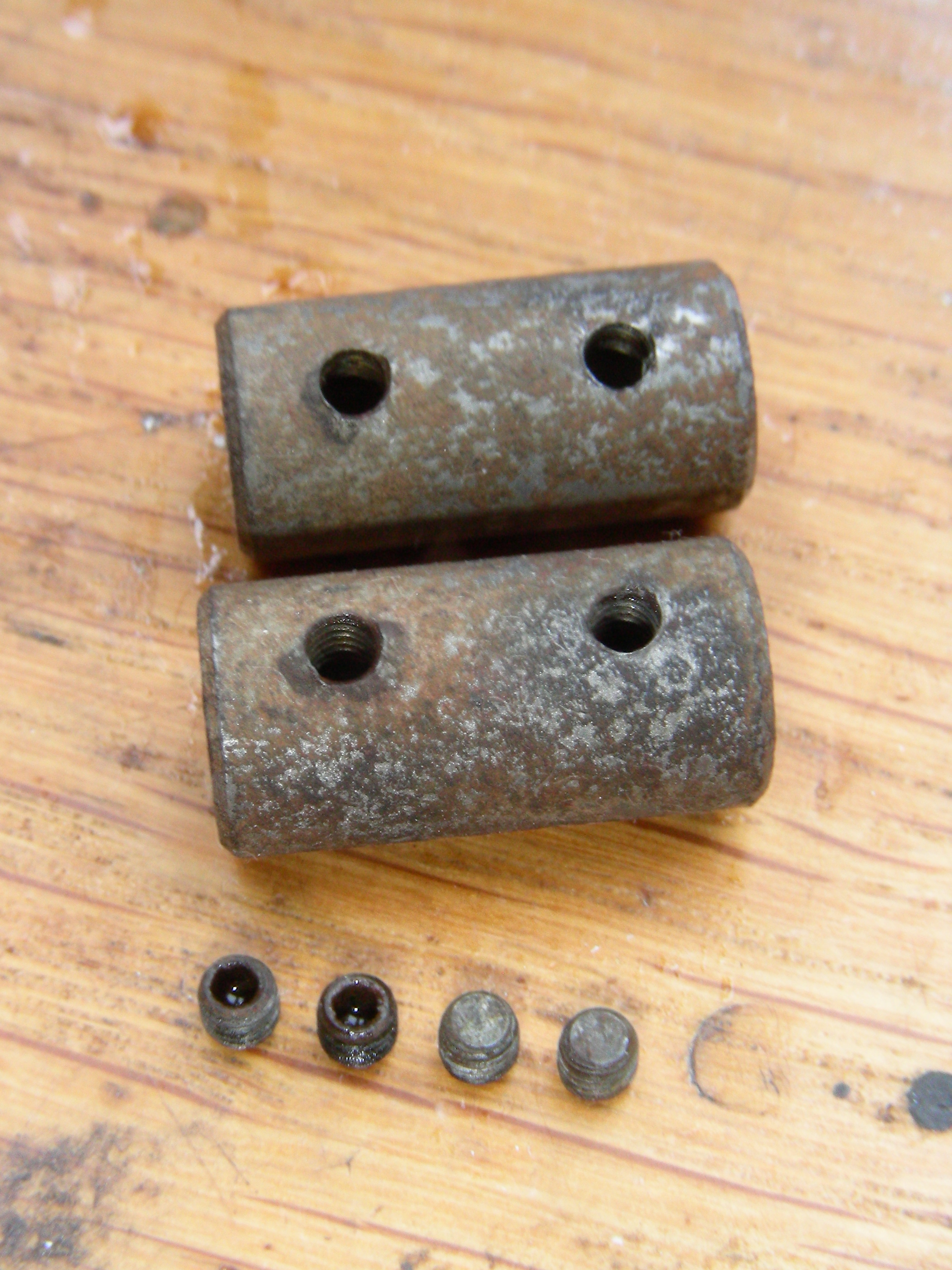

Gewichte auf der Paddelstange, nach dem Colabad

2013-02-01 10.15.33.jpg (2.09 MiB) 1601 mal betrachtet

Gewichte auf der Paddelstange, leicht abgebürstet

2013-02-01 10.21.18.jpg (2.06 MiB) 1600 mal betrachtet

Gewichte auf der Paddelstange, grundiert& lackiert

2013-02-01 11.10.51.jpg (2.01 MiB) 1600 mal betrachtet

Nur die Gewichte wurden lackiert, die restlichen Eisenteile kamen bis zum dritten Schritt, sie wurden dann leicht eingeölt. Das reicht.

[Crizz]

Meine Fresse, da hast du dir aber ein gewaltiges Projekt zu eigen gemacht - da gehen noch ein paar Stündche für drauf. Aber das ist halt richtiger Modellbau

Zu den Paddelgewichten : wenn du die eh shcon im Colabad hasttest , hättest du die gleich auf Titan-Nitriert machen können. Einziges Problem ist die nötige Gleichspannung von ca. 85.... 120 V, aber da kann man sich sogar mit der passenden Anzahl an 9V Blockbatterien helfen . Hab es selber noch nicht probiert, mir fehlt einfach die Zeit, aber unter Hack-a-day war da mal ne nette Anleitung zum colorisierten Titanfinish durch variierende Spannung bei dieser Behandlung, sehr interessant.

[seitwaerts]

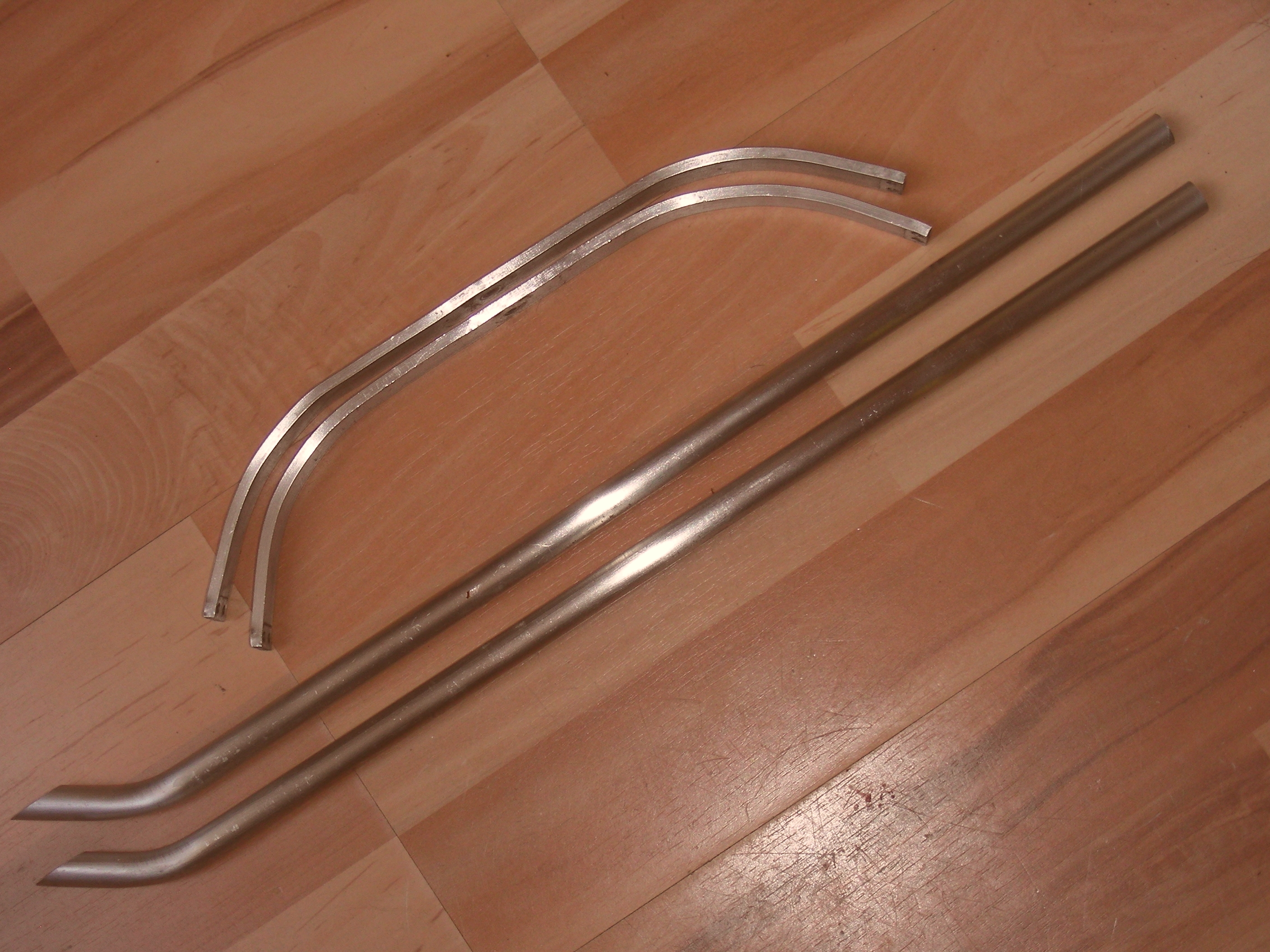

Hier noch zwei Fotos vom Landegestell:

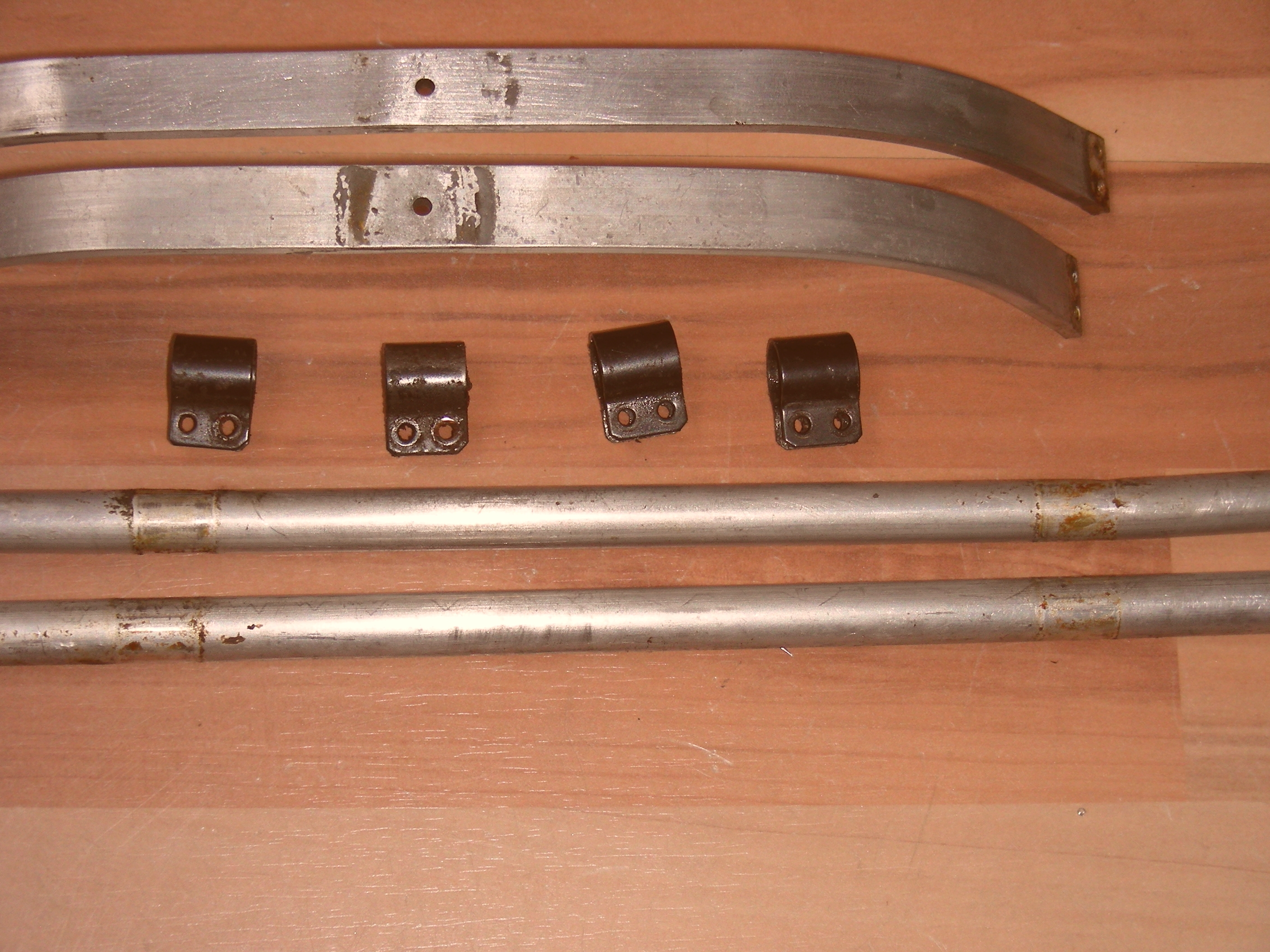

Landegestell, vor der Reinigung

2013-02-10 13.22.58.jpg (3.19 MiB) 1594 mal betrachtet

Landegestell, nach der Reinigung und Richten

2013-02-10 16.41.53.jpg (3.15 MiB) 1595 mal betrachtet

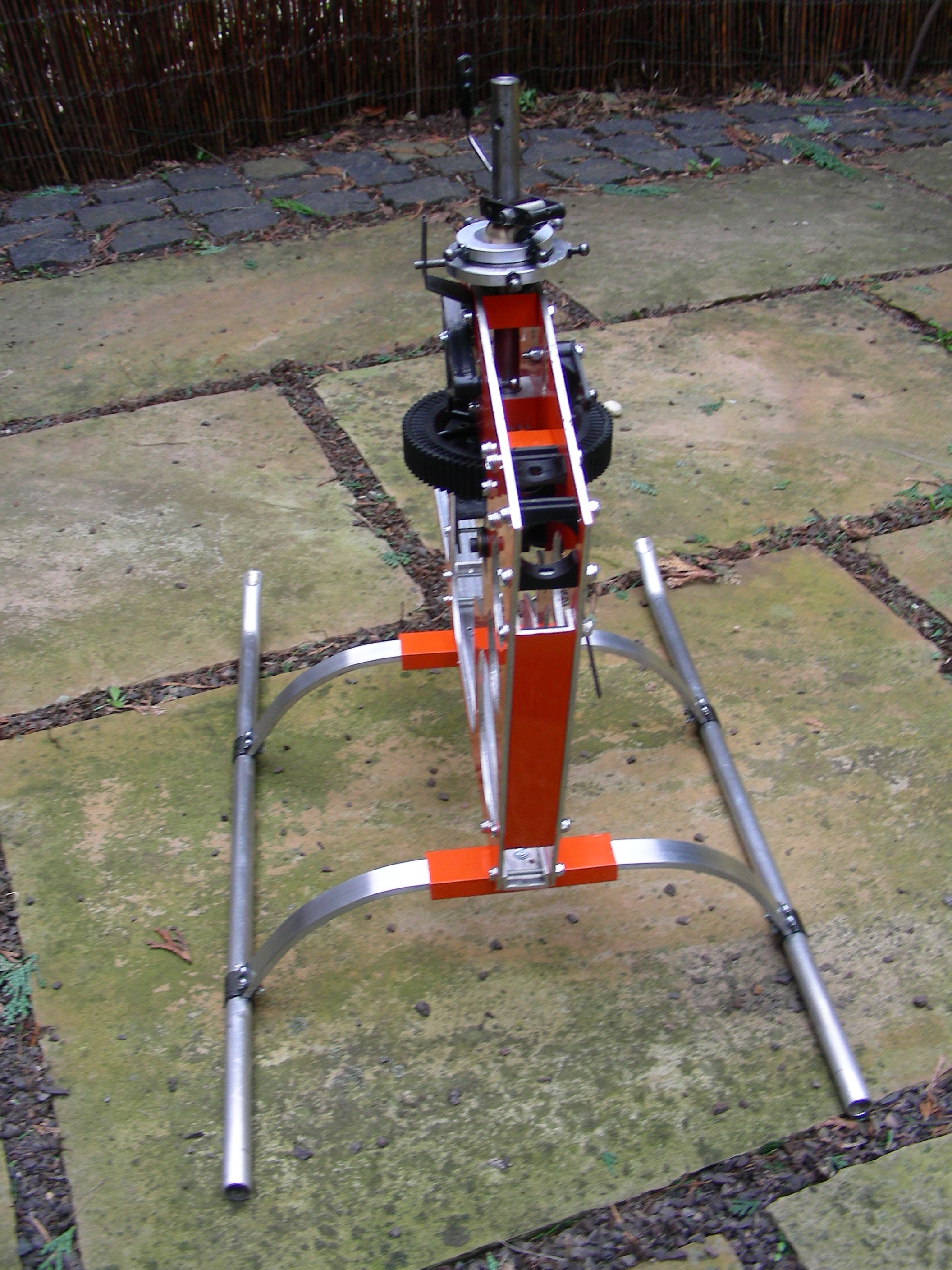

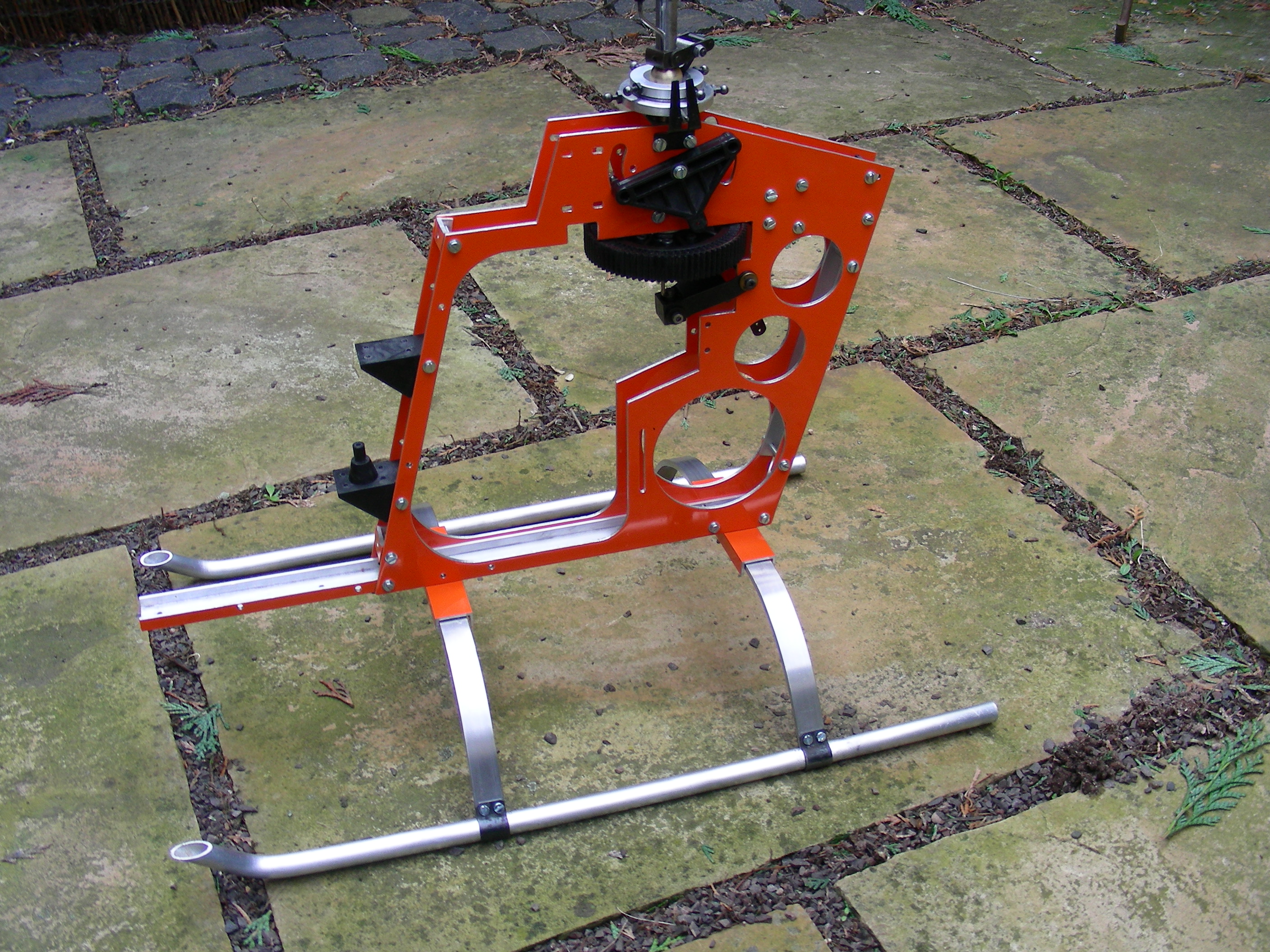

Weiter ging es mit dem grössten Teil am Heli: dem Chassis.

Ich habe lange überlegt, ob ich ihn farbig gestalte, wenn ja, wie.
Lackieren, Pulverbeschichtung... das war dann die nächste Frage.
Nach Rücksprache mit Yogi stand dann fest: er wird orange. Einmal ist das eine Farbe, die zu einem Vogel aus der Zeit der 70er passt (auch wenn dieses Exemplar erst später gebaut wurde), zum anderen ist er damit gut sichtbar, und orange wirkt im Kontrast zum silbrigen Alu sehr hübsch.

Ja, aber... lackieren? Welcher Lack geht denn nun?
Ich weiss nicht mehr, wieviele Menschen ich befragt, sie damit gequält habe... ich bekam dann auch ein günstiges Angebot für eine Pulverbeschichtung.
Nun, der Lack...unklar.
Pulverbeschichtung: sehr hübsch (eine meiner Quicklys ist gepulvert), sehr robust, aber leider auch sehr dick

Und dann kam beim Bierchen bei einem Freund einer, der u.a. Autos beschriftet mit der Idee
Folieren! Mit Oracal 751C, das ist eine gegossene Folie, 60µ dick.
Ich habe mir von ihm dann mal was mitgeben lassen, und mich mutig drangesetzt. Ist dann ja doch was anderes, als eine Fläche mit Folie zu bespannen.
Nach ein wenig experimentieren *hüstel* hatte ich dann raus, dass die Folierung nass erfolgen muss.
Dazu sprüht man die Folie nach Abziehen des Schutzpaiers auf der klebrigen Seite mit etwas Spüliwasser ein, legt sie auf die zu beklebende Fläche, und hat jetzt schön Zeit, sie anzurakeln. Da sie nicht gleich festklebt, kann sie auch nochmal abgelöst& korrigiert werden.
Die Ausschnitte und die Versäuberung der Kanten gingen dann mit einem schräg geführten Skalpell ganz einfach.
Nach dem Folieren, ganz wichtig, die Teile erstmal 2-3 Tage ruhen lassen. Das restliche Wasser muss ausdampfen und der Kleber reagieren.
Es geht nicht schneller oder einfacher als Lackieren, es ist... anders.

Fotos vom Folieren selbst habe ich keine, da war kein Kamerakind zugegen.

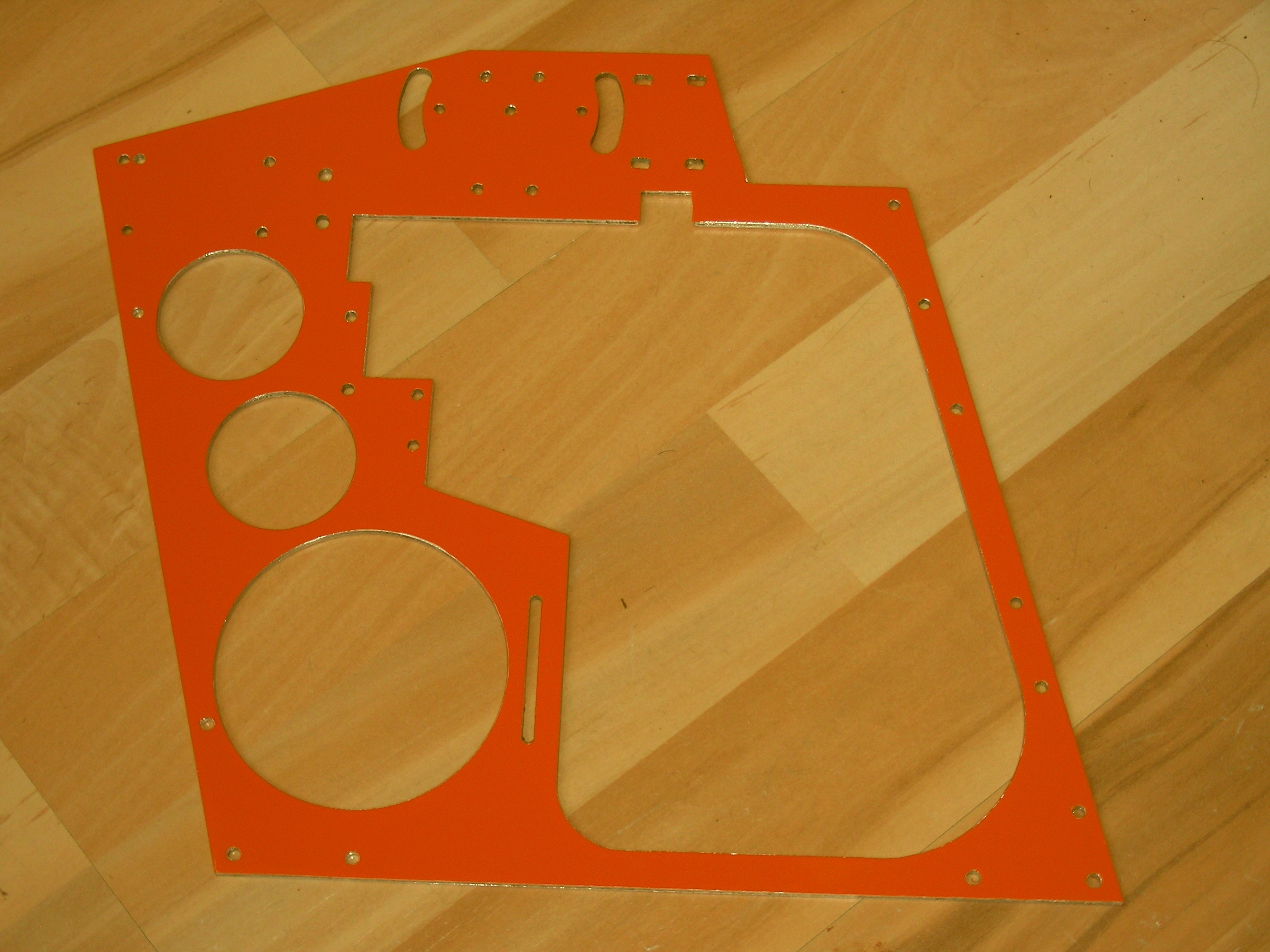

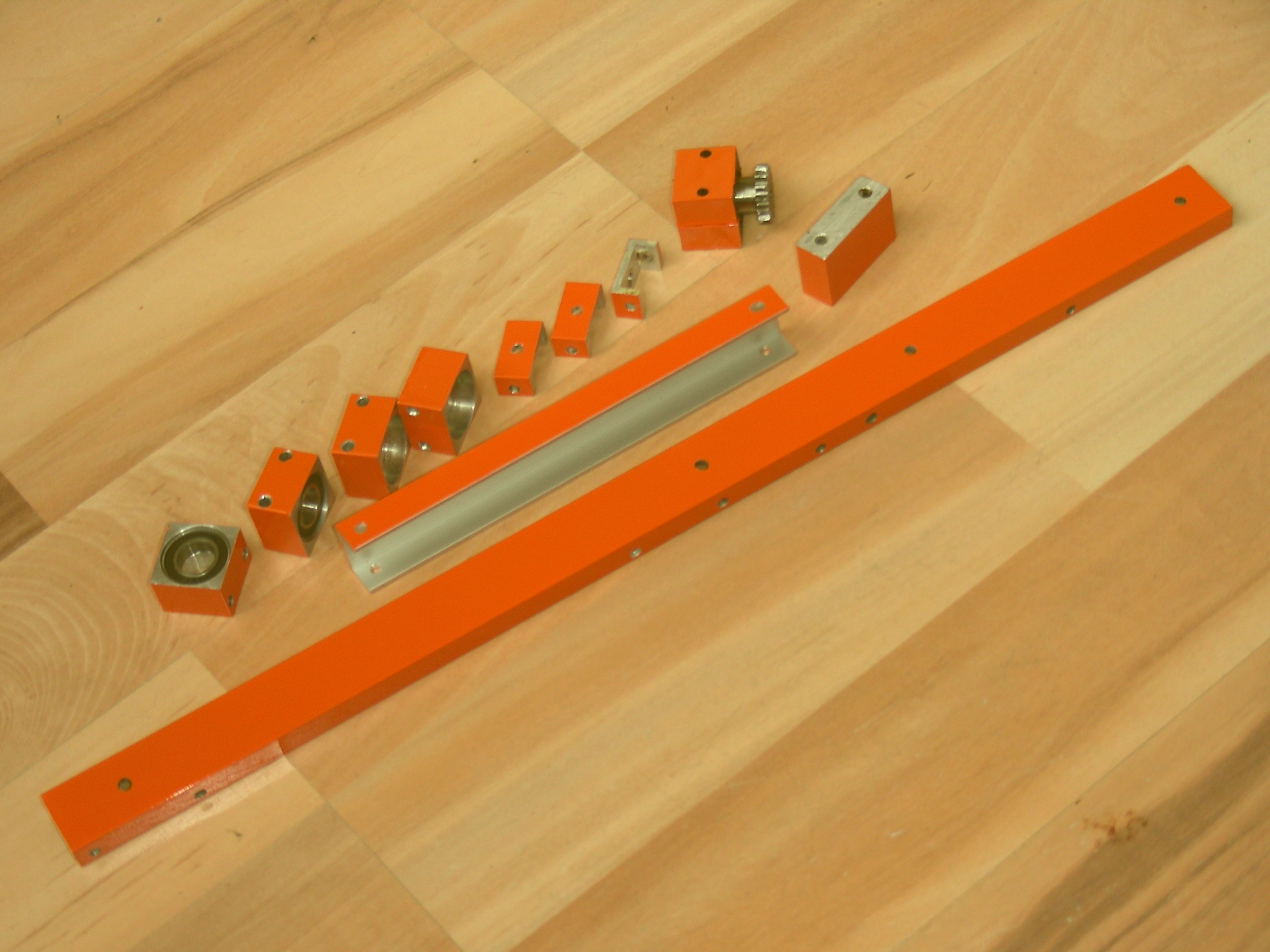

Chassisseite

2013-02-10 16.41.03.jpg (3.05 MiB) 1594 mal betrachtet

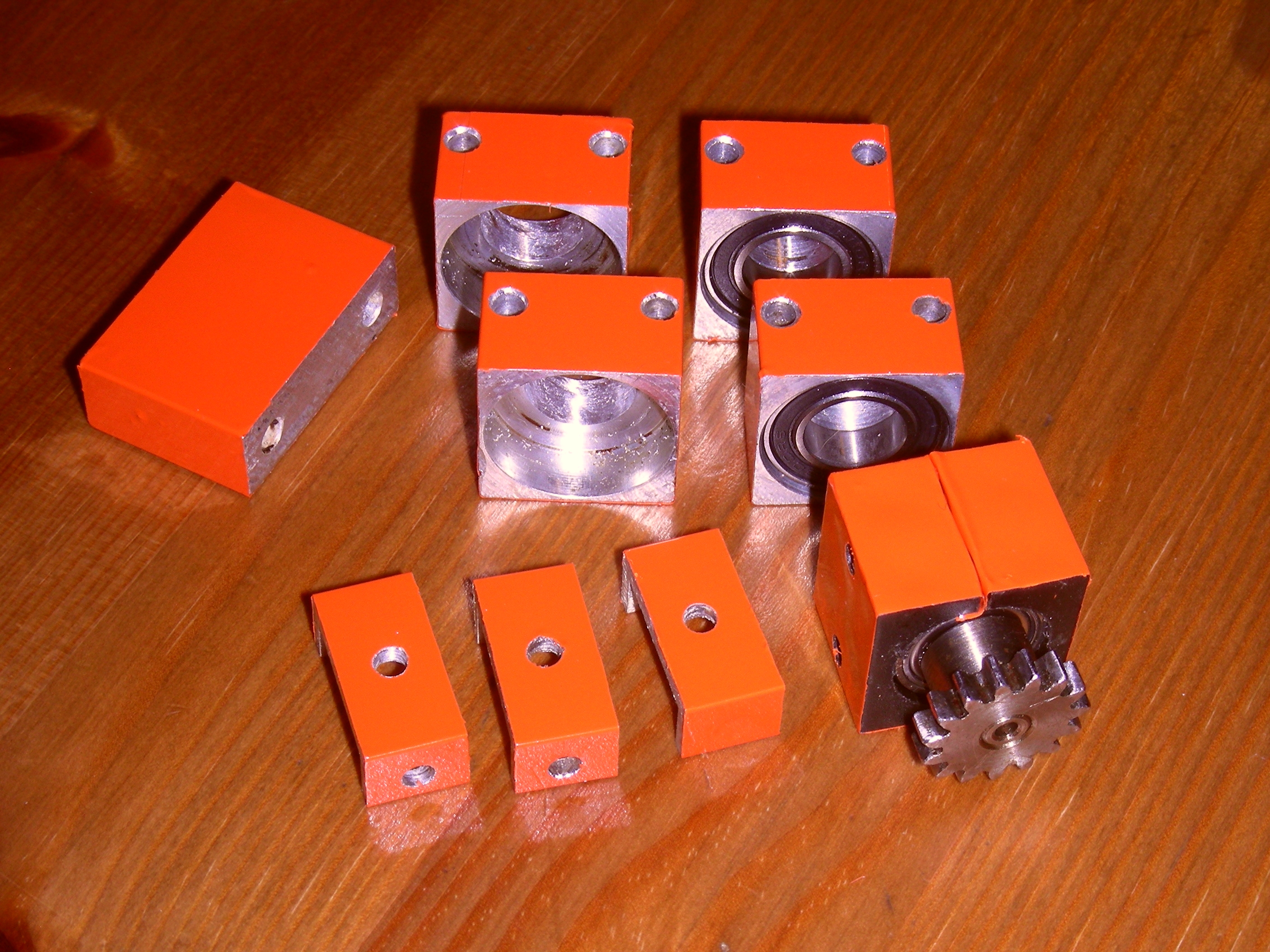

Heckrohr, Lagerböcke

2013-02-10 16.50.25.jpg (2.77 MiB) 1595 mal betrachtet

Lagerböcke

2013-02-09 15.41.34.jpg (3.36 MiB) 1594 mal betrachtet

Die Kanten an den Chassisplatinen, sowie ein paar Flächen an den LAgerböcken wurden nicht foliert. Ich finde diesen Kontrast sehr hübsch.

Das Chassis durfte dann mal Probesitzen:

2013-02-11 17.12.36.jpg (1.92 MiB) 1594 mal betrachtet

2013-02-11 17.12.47.jpg (2.21 MiB) 1594 mal betrachtet

2013-02-11 17.12.17.jpg (2.18 MiB) 1594 mal betrachtet

Das sieht doch gut aus.

Meine Fresse, da hast du dir aber ein gewaltiges Projekt zu eigen gemacht - da gehen noch ein paar Stündche für drauf. Aber das ist halt richtiger Modellbau

Da hast Du völlig Recht.
Ich habe aber auch ein Herz für Oldtimer

Zu den Paddelgewichten : wenn du die eh shcon im Colabad hasttest , hättest du die gleich auf Titan-Nitriert machen können.

Das kenne ich bislang nicht.
Die Spannung wäre machbar, da sehe ich weniger ein Problem.
Na, ich kann mich ja mal schläuen...

[Crizz]

Hab gerade mal geschaut, aber das was ich gesucht habe auf die schnelle nicht gefunden. Dafür was anderes :
http://www.nycresistor.com/2012/07/06/9 ... -anodizer/

Aber wenn cih das richtig verstanden habe ging es dabei nur um das colorisieren von Titan - das wäre dann eh nicht der Fall, hast ja keine Titanteile dran. Aber vielleicht find ich das noch, dann reich ich es nach

Nachtrag :

Hier ging es um das Colorisieren / Titanisieren von Stahlschrauben :
http://forums.mtbr.com/weight-weenies/b ... 73999.html

Brauchst halt eine Titan-Anode für diese Art des eloxierens, was aber kein unüberwindliches Hindernis sein dürfte.

[seitwaerts]

So langsam kann man erkennen, was es werden soll

Inzwischen hatte ich mir den Motor nochmal vorgenommen.
Weiter vorne hatte ich bei einem Foto etwas von Lager unbekannter Herkunft geschrieben.
Das grosse Lager stammt aus dem Motor, das hatte ich damals, als ich in Aachen den Motor wieder gangbar machte (er war ja völlig festgebacken) gleich mitgetauscht (beide Lager, um genau zu sein, die waren festgerostet)
Der Motor ist nicht fertig eingalufen (ich glaube, das bereits erwähnt zu haben), das steht mir also noch bevor.

Aber obwohl der Motor nur sehr wenig gelaufen ist (und der Heli ziemlich sicher nich flog), ist der Krümmer arg mitgenommen.

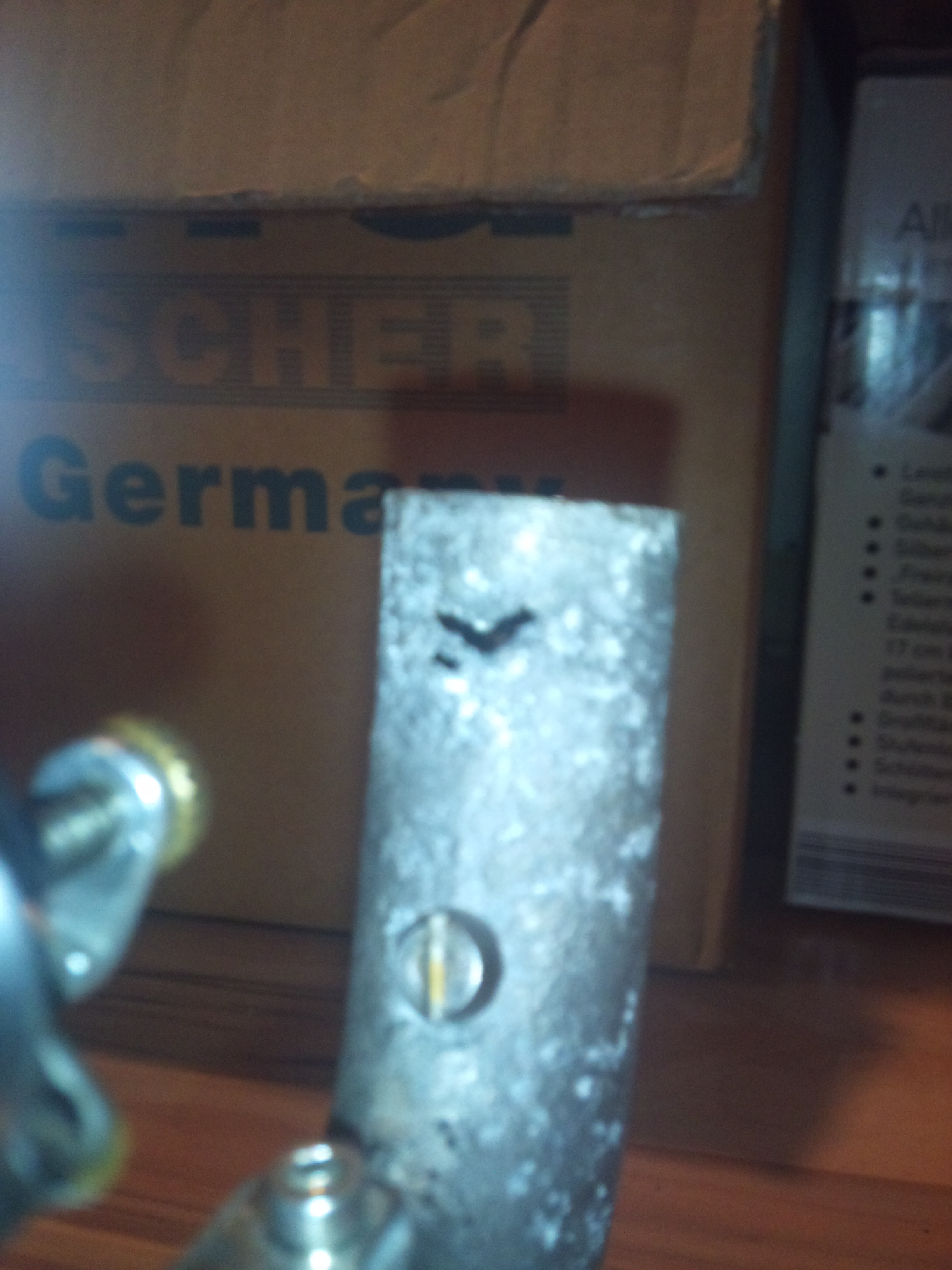

An einer Stelle fand sich ein Durchbruch, Lochfrass sozusagen...

Loch im Krümmer

2013-02-11 20.58.18.jpg (2.38 MiB) 1585 mal betrachtet

Ich hoffe mal, dass er mir nicht gleich zerbröseln wird, Ersatz ist derzeit nicht zu finden.

Der Vergaser war dadurch, dass ich die Anlenkung für den Schieber neu erstellt hatte, dejustiert.
Nur: wie wird der justiert? Wie sieht die korrekte Grundeinstelluing aus?
Webra hat da keine gute Anleitung für. Aber: auf der gleichen Seite (vrch.co.uk, inzwischen offline) fand ich ein sehr schönes Dokument für den Webra Dynamix-Vergaser.
Hierin wird die Arbeitsweise und die Einstellung genau erklärt (bei Bedarf: PN)

Der Hals am Motorgehäuse, der den Vergaser aufnimmt, hat einen Riss. Weil da jemand die beiden Madenschrauben, die den Vergaser halten, mal zu fest anzog. Ich habe mir sagen lassen, dass das häufig vorkam.
Den Riss habe ich erstmal geklebt, mal schauen, ob das so geht. Sonst brauche ich ein Motorgehäuse.

Bei diesem (Flachschieber-) Vergaser funktioniert die Anlenkung über einen Umlenkhebel, was die im Heli Boy vorgesehene Anlenkung aber nicht kann. Dort käme ein Gestänge waagerecht von vorne, der Vergaser wird aber mit einem senkrecht verlaufenden Gestänge betätigt.
Vom Vorbesitzer war das mit einer Umlenkung per Servoscheibe gelöst.
Da die Scheibe eh hinüber war, sollte eine schönere Lösung her.
Und die sieht so aus:

2013-02-13 09.57.10.jpg (1.99 MiB) 1586 mal betrachtet
