Spezialwerkzeuge im Eigenbau

[helihopper]

Hi,

meine Frage ist ganz einfach.

Zeigt doch mal, welches Spezialwerkzeug Ihr Euch für Eure Helis selber gemacht habt.

Plextors Ritzelabzieher sei da mal beispielhaft genannt.

Gibt es spezielle Z-Kröpfzangen, Testaufbauten, Winkelschrauber usw., die mit minimalem Aufwand selber herzustellen sind?



Cu

Harald

[merlin]

ich hab eine lehre für die taumelscheibe und eine vorrichtung zum paddelstange anheben. mach ich morgen bilder und setz es rein

gruß micha

[piccolomomo]

Hallo,
aus dem Forum rc-line
http://www.rclineforum.de/forum/thread. ... ightuser=0
Moritz

[ironfly]

Also mit einem Styroporschneidebogen kann ich auch glänzen

Gruß

Claus

[merlin]

ich hab die bilder fast vergessen. sorry

hier nun die lehre um die taumelscheibe beim eco 8 genau auf 17mm zu halten. die lehre wird einfach zwischen die domplatte und die taumelscheibe geschoben.



hier liegt die lehre auf dem kopf, damit man die eingedrehte stufe für den stellring besser sehen kann.



gruß micha

[merlin]

und hier ist das werkzeug um die paddelstange anzuhalten ohne sie zu beschädigen. diese werkzeug kann jeder nachbauen der eine ständerbohrmaschine hat. es sind lediglich 2 vierkantsücke aus alu. diese werden zuerst verschraubt und dann einfach an der trennlinie angekörnt und gebohrt (besser gerieben, muss aber nicht sein). danach einfach an dem kleinen stück alu an der trennfläche 1 zehntel runterfeilen (plan) und das werkzeug ist fertig. wie auf dem bild zu sehen kann man natürlich verschiedene bohrungen anbringen, damit man nicht für jeden hubi einen neuen halter anfertigen muss. die schrauben müssen natürlich nicht extra mit einem zapfensenker versenkt werden. hat auf die funktion keinen einfluss. man braucht nur bohrer und einen gewindeschneider.







micha

[Shadowman]

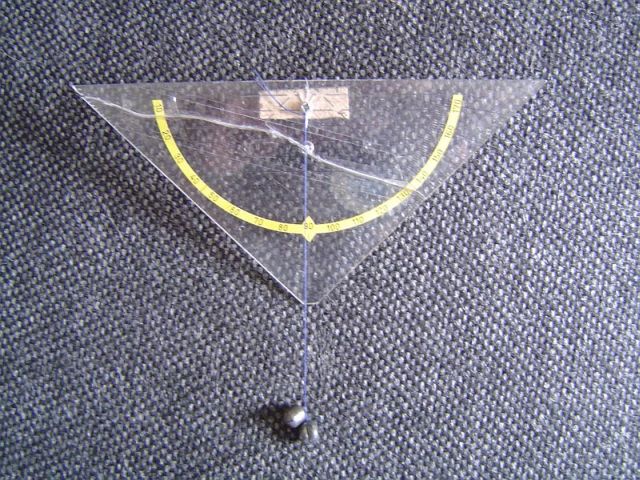

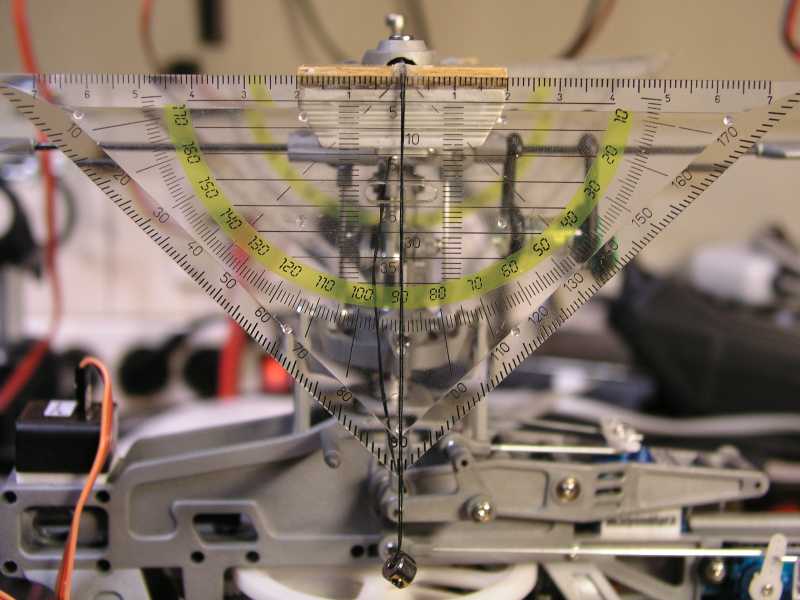

Ich habe mir mal ein Pitchmessgerät gebaut, aus einem Geodreieck, einem Stück Holz, welches man dann in den Blatthalter klemmt und einem Stück Faden mit Gewicht, welcher dann den Pitchwert anzeigt.

[Plextor]

Hi Crazymax

Das mit dem geodreick hatte ich auch von Calli
Jedoch ist deine Variante nicht korrekt !
Du muss die Aufnahme und die Befestigung des Fadens ganz oben ansetzendamit es auch mit dem Winkel stimmt !

Bye

[Jonas]

Stimmt, der Drehpunkt muss ganz oben sitzen, sonst zeigt der immer zu wenig an...

[Plextor]

Hi

Ich habe euf meinen Pic einen 4 Blatt Prop drauf . Leider ist der bei DD Motor immer sehr heiss geworden das das Plaste schmolz . Dann war der Prop natürlich hin , Wellenloch zu gross !

Ich habe noch 3 hier gehabt und sah das nicht ein die wegzufeuern.

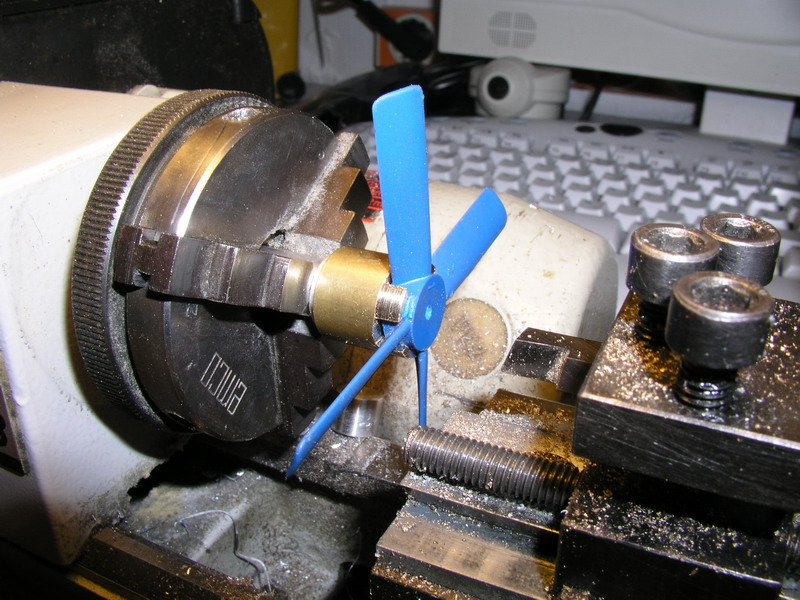

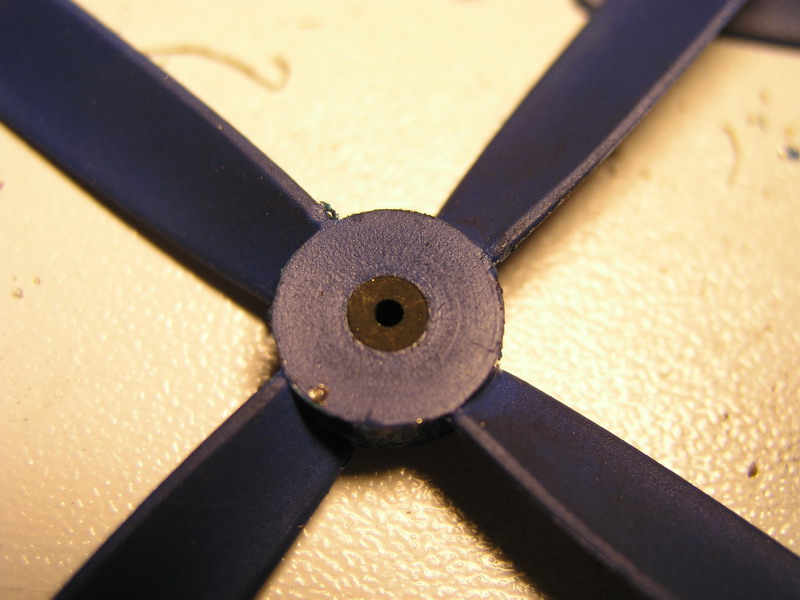

Also eine Aufnahme gebastelt und ein grösseres Loch in den Prob rein und dann mit einem CFK Stab wieder verschlossen .
Zuletzt noch ein Bohrung in der Mitte . Sauber ... die laufen sogar schon rund !

Bye

[helihopper]

Anleitung zum Bau einer Pitcheinstelleere (siehe auch Crazymax Beitrag) von Skysurfer2000 in diesem Beitrag


_____________________________________

eine pitcheinstelllehre kannste dir auch aus einem geodreieck selber bauen.

was du brauchst:
1 st. geodreieck
1 st. material das in deine blatthalter passt (vielleicht hast du ja noch ein altes holzlineal rumfahren das du dafür verwenden kannst)
1 bindfaden aus der nähkiste (ca. 10-15 cm)
1 gewicht (ein stellring tut es da)

wie baust du die
ganz einfach.
du sägst dir von dem material ca. 2 cm ab.
von der höhe makierst du dir die hälfte sowie die mitte von der länge.
das geodreieck klebst du dann so an das material (höhenseite) dass der null punkt der längenskala des geodreieckes an der markierten längenmitte und der höhenmitte anliegt.
nun brauchst du noch ein loch in dem material, genau an der längsmittenmakierung (also beim nullpunkt des geodreiecks) wo der bindfaden durchkommt. am anderen ende des bindfadens kommt nun das gewicht dran und zwar so, das es am 90° punkt des geodreiecks vorbei pendeln kann.
nun schiebst du das material mit dem geodreieck in deinen blatthalter das die mittenlängsmarkierung mittig zu der bohrung für die befestigung der blätter ist (nach möglichkeit sollte die aussenseite des blatthalters an dem material anliegen). markierst dir die bohrung und bohrst dann in das material die entsprechende bohrung zu deiner schraube.
das ganze dann befestigen und schon kannst du deinen pitch (zwar ohne blätter) einstellen.
zum einstellen solltest aber eine libelle haben, damit die padeln (kopf) im wasser ist.



________________________________________________

[skysurfer]

hi,

beitrag ist nun auch im wiki siehe da.

[calli]

War ne gute Idee von mir mit dem Geodreieck oder? Copyleft gegeben.

[skysurfer]

War ne gute Idee von mir mit dem Geodreieck oder? Copyleft gegeben.

uuupppppsssss

hi carsten,

wusste gar nicht das die idee von dir ist, sonst hätte ich mich mit dir bezügliches diesen beitrages in verbindung gesetzt.

sorry und danke für deine nachträgliche freigabe

[calli]

Sonst verteidigt mich immer Plextor

Nein, ich hänge eh dem Open* Gedanken an
