[yogi149]

Hi

und weiter geht das Multiplex pimpen.
Schritt 1 Display ausbauen und die Reflektionsschicht abziehen.
Vorsichtig, das Display besteht aus dünnen Glasplatten die bestimmt leicht brechen, den Kleberrückstand entfernen. Wenn man ACETON nimmt die Vorderseite nicht benetzen, da hier eine matte Kunststofffolie angebracht ist, die dabei wohl nicht nur matt sondern undurchsichtig werden kann.
Die Leuchtfolie und den Inverter provisorisch zusammenlöten und mal wirken lassen.

Conrad Bestell nr. 184070 Leuchtfolie 112x87 blau 6,71€ + nr. 184005 EL-Inverter WE-50 4,16€


Vorsichtig mit einer stabilen Schere die Folie auf das Maß des Displays schneiden. Die Anschlüsse sollten natürlich dran bleiben.
Die EVO hat im Displaygehäuse sogar Platz für die Anschlüsse der Beleuchtung.


Die provisorische Lötung wieder aufheben und die Kabel im Gehäuse verstauen. Anders als im Bild habe ich die Kabel noch etwas weiter nach unten, neben der Platine verlegt und mit einem Tropfen Heißsiegelkleber festgelegt.


Jetzt kommt ein gemeiner Trick.

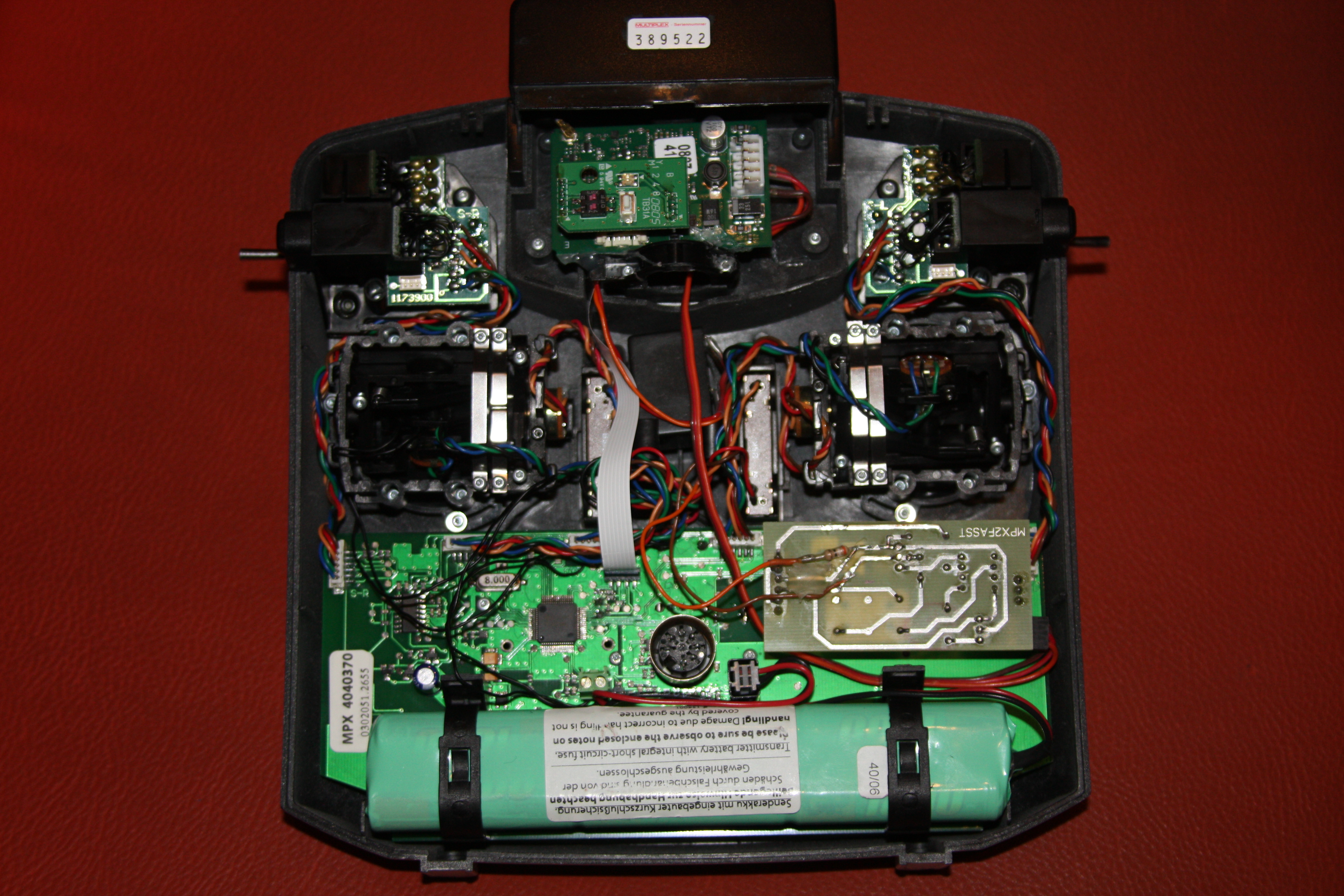

Da ich nicht an der Platine einen 5V Anschluss suchen wollte, habe ich die Einheit mal mit einem 2s LiPo ausprobiert. Und da die EVO entweder mit 2s oder 6 Zellen NiMh betrieben wird traf es sich richtig gut, das diese Spannung am MPX2FASST Modul auch abgreifbar ist.
EDIT:
Das Display war mir noch etwas zu hell, darum habe ich nach Konsultation des Widerstandrechners noch einen 39 Ohm Widerstand in die Plus Leitung eingelötet. Damit ist die Spannung des Inverters jetzt auf 5,5V. Und die Anzeige ist jetzt gut ablesbar

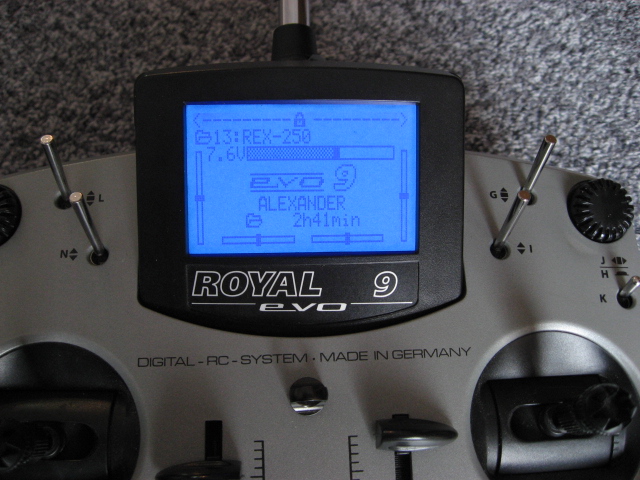

Und so sieht sie dann aus: die EVO-FASST-Blue


Für diejenigen, die ihr Display hinterleuchten wollen und keine passende Spannung abgreifbar haben, wurde in anderen Foren noch ein 5V Spannungregler L4940V5 Bestellnr. 156045 bei Conrad empfohlen.
Zum Glück geht es bei mir so, denn den hatte ich sowieso vergessen mitzubestellen. siehe EDIT

[tracer]

Sieht cool aus.

Hätte ich ne Funke, für die sich das lohnt, hätte ich das auch gerne.

Naja, irgendwann kommt Godot ...

[yogi149]

Hi

kleiner Nachtrag:
Beide Funken sind heute in Betrieb gegangen. Völlig problemloser Reichweitencheck mit einem MT und Bastis XOP.
Basti hat dafür vorhin die FF-7 hiergelassen und fliegt wieder mit der EVO-Blue 2,4.

[Basti]

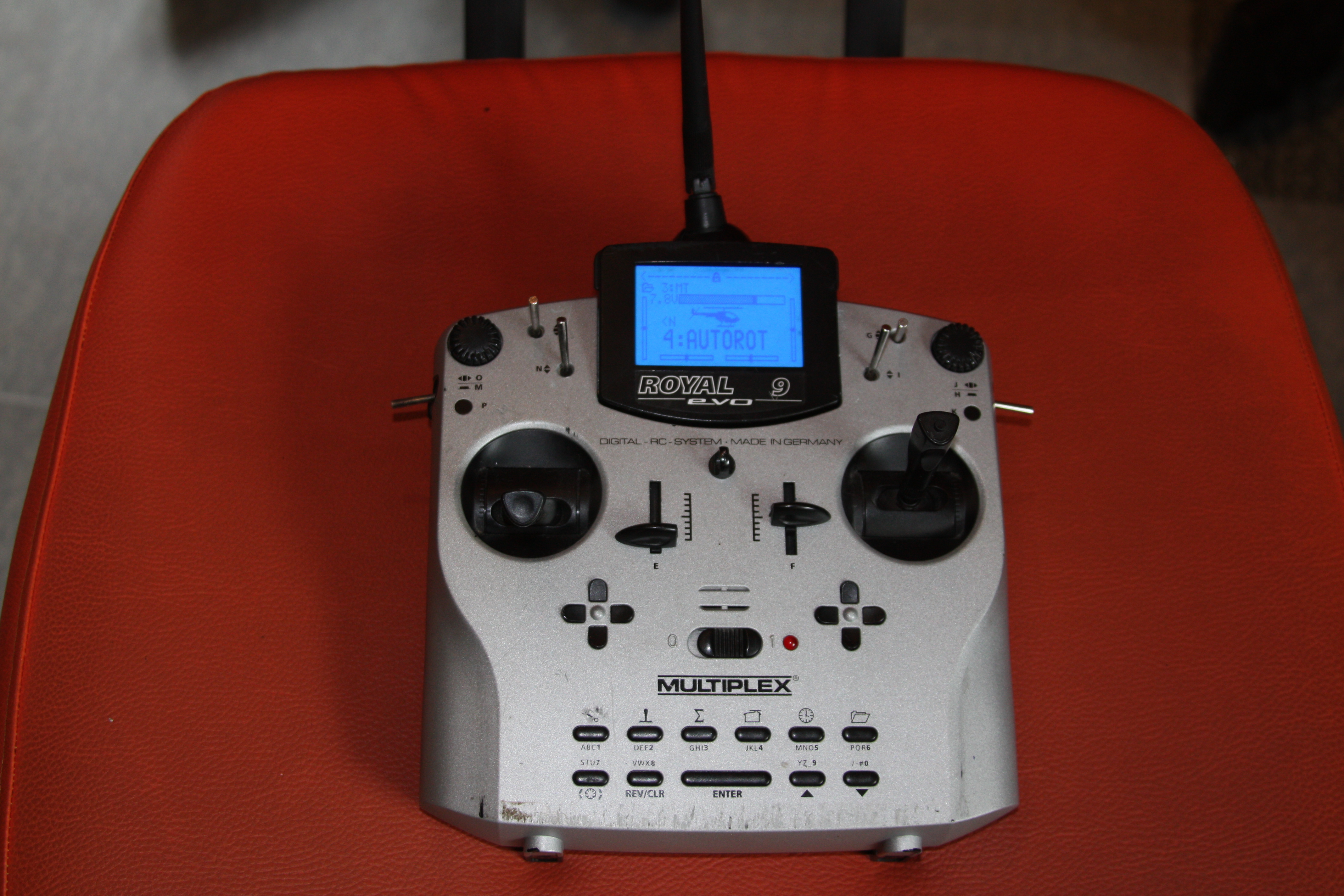

Aus alt mach neu... Irgendwie mag ich unsere alten Evos ja und so darf man Ihr auch ansehen das sie "Back to Future" ist
Jetzt mit Fasst kann ich endlich u. sicher genießen das die Evo so flexibel ist!


[Agrumi]

inspiriert durch Yogis umbau hab ich auch zum lötkolben gegriffen!

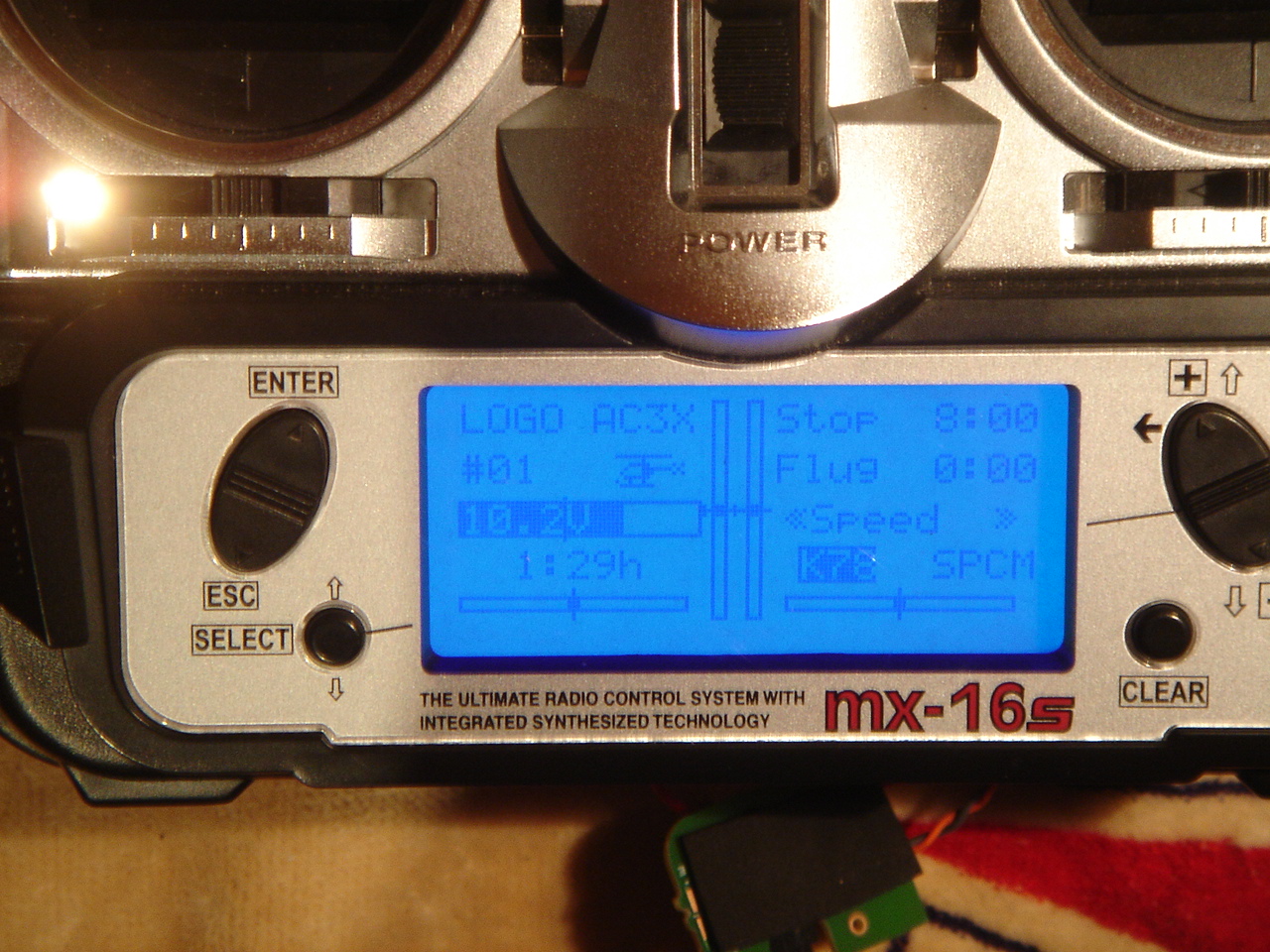

...das Display der DX6i eignet sich etwas besser dazu,hat bissel mehr kontrast.

[calli]

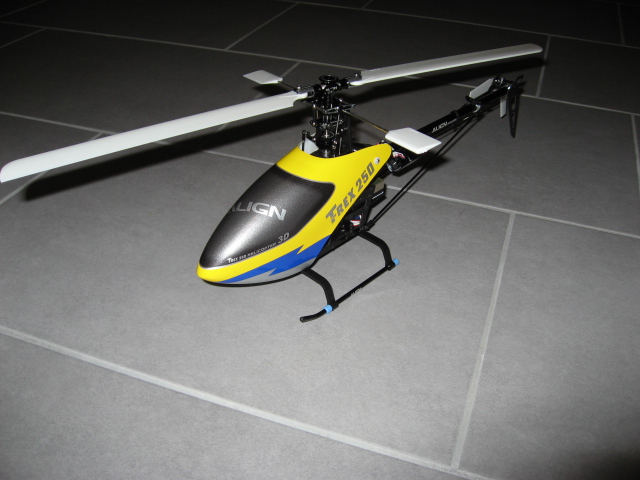

Modell 13? Rex 250?

Carsten

[Agrumi]

Modell 13? Rex 250?

..ja.

[calli]

ERWISCHT Wolltest Du das dem Forum verheimlichen?

(naja, kann auch sein das ich es überlesen hab)

Carsten

[Agrumi]

ERWISCHT Wolltest Du das dem Forum verheimlichen?

(naja, kann auch sein das ich es überlesen hab)

Carsten

niemals!

er ist auch schon fast fertig.

[-Didi-]

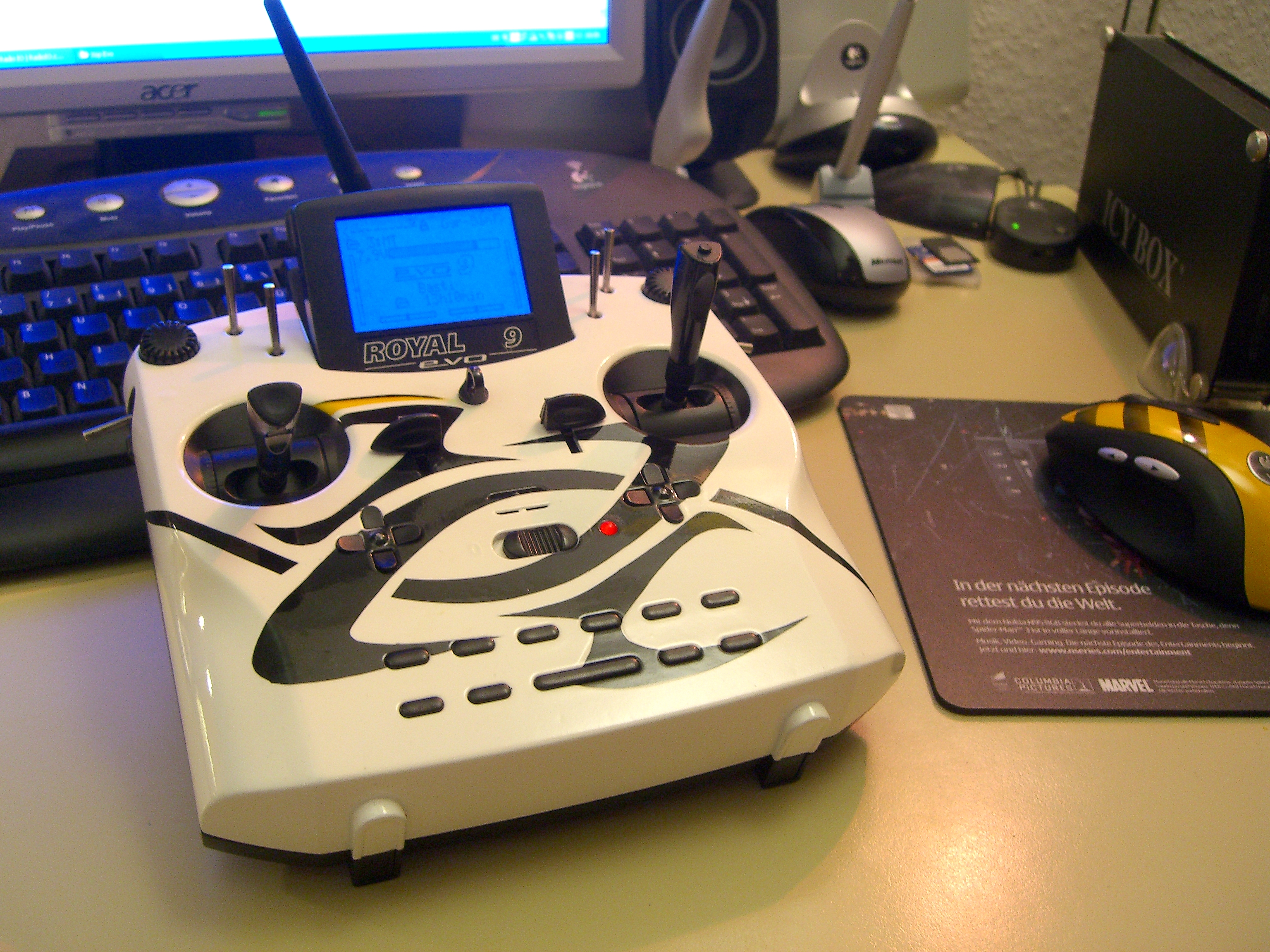

Auch wenn noch nicht fertig (Verkabelung/Spannungsversorgung/Schalter fehlt noch) will ich zumindest mein Ergebnis soweit mal zeigen!

[Husi]

Moin moin,

habt ihr gesehen, das die 2,4Ghz Produkte mittlerweile auf der Homepage von Multiplex zu sehen sind?
incl. Rückkanalfähigkeit/Telemetrie
Siehe: -> PRODUKTE -> RC-ZUBEHÖR ->

Ich denke da habe ich nun bald wirklich keine Argumente mehr an den 35Mhz festzuhalten. Zumal meine Funke schon eine Weile auf dem PRO Stand ist...

Grüße Mirko

[helihopper]

Moin moin,

habt ihr gesehen, das die 2,4Ghz Produkte mittlerweile auf der Homepage von Multiplex zu sehen sind?

Nöö
Wo denn

http://www.rchelifan.org/viewtopic.php?f=74&t=53164

[ironfly]

Hi,

habt ihr mal gemessen wie viel Strom die Hintergrundbeleuchtung bei Euch zieht?

Ich habe bei exakt 5 V mit der unbeschnittenen Leuchtfolie 150 mA gemessen (Inverter im Leerlauf 50 mA).

Kommt mir etwas viel vor.

Claus
